Система торможения

Выключатель стоп-сигнала

Место в руководстве: Система торможения
Общая информация — 17Механическая система двигателя — 51Электрическая система двигателя — 26Система контроля выбросов — 23Система управления двигателем/топливом — 44система сцепления — 12СИСТЕМА РУЧНОЙ ТРАНСМИССИИ — 12СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ — 42Система полного привода (4WD) — 14Приводной вал и ось — 22Подвесная система — 30рулевая система — 16Задержание — 21Система торможения — 47Кузовные работы (внутри и снаружи) — 145Электрическая система кузова — 162Отопление, вентиляция и кондиционирование воздуха — 39
20шагов
~120мин
4/5сложность
Выполнено 0 из 20

Компоненты и расположение компонентов

КОМПОНЕНТЫ

1. Выключатель стоп-сигнала
2. Гайка
3. Возвратная пружина		 4. Сборка поперечной балки педаль тормоза
5. Болт
6. Рычаг педали тормоза

Принципиальные диаграммы

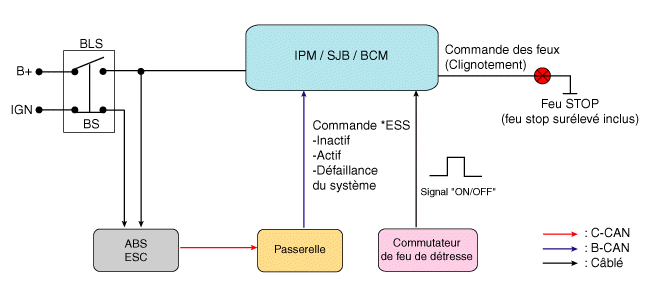

ПРИНЦИПАЛЬНАЯ СХЕМА

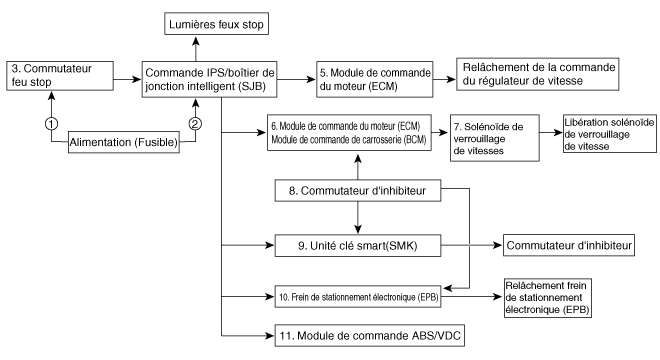

Схема системы

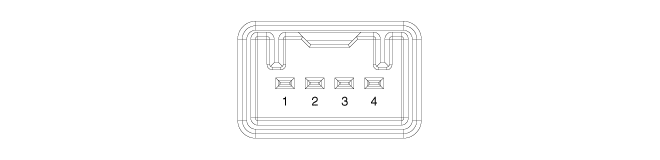

ТЕРМИНАЛ ФУНКЦИЯ

Толстая голова Описание
1 ВСЕ1
2 Модуль управления двигателем (ECM)
3 Б.
4 Стоп-сигнал

Поиск неисправностей

ПОИСК НЕИСПРАВНОСТЕЙ

  1. Диагностика помещения
    Элемент Причина Симптом
    предохранитель переключатель Неисправное соединение предохранителя, поврежденный предохранитель
    • Код неисправности: P0504
    • Симптом: затрудненное переключение передач, отказ при запуске сложно отменить функцию круиз-контроль, затрудненное отключение функция EPB, затрудненное включение стоп-сигналов, горит лампочка ESP OFF
    		 ① Проверка формы сигнала выполняется с помощью осциллограф на каждую деталь при разгоне/торможении транспортного средства. (См. Процедуры проверки цепи переключателя. стоп-сигнал)

    ② См. надлежащие процедуры ремонта детали при что-то ненормальное обнаружено в сигнале (см. процедуры ремонта соответствующей детали и ее замены если необходимо)
    Реле предохранителя Неисправное соединение предохранителя, поврежденный предохранитель
    • Код неисправности: P0504
    • Симптом: затрудненное переключение передач, отказ при запуске сложно отменить функцию круиз-контроль, затрудненное отключение функция EPB, затрудненное включение стоп-сигналов, , горит индикатор ESP OFF.
    Выключатель стоп-сигнала
    • Поврежденная проводка каждой части
    • Неправильное подключение к разъему
    • Каждая деталь неисправна
    • Код неисправности: P0504
    • Симптом: затрудненное переключение передач, отказ при запуске сложно отменить функцию круиз-контроль, затрудненное отключение функция EPB, затрудненное включение стоп-сигналов, , горит индикатор ESP OFF.
    Сигнальный электронный модуль
    выключение (если применяется)
    • Коды неисправности: P0504, C2130, C2131
    • Симптом: затрудненное переключение передач, отказ при запуске сложно отменить функцию круиз-контроль, затрудненное отключение функция EPB, затрудненное включение стоп-сигналов, , горит индикатор ESP OFF.
    Модуль управления двигателем (ECM)
    • Код неисправности: P0504
    • Симптом: ошибка переключения, ошибка отмены функция круиз-контроля
    Модуль управления кузовным оборудованием (BCM)
    • Сбой переключения
    замок соленоид
    • Сбой переключения
    ПЕРЕКЛЮЧАТЕЛЬ БЛОКИРОВКИ
    • Симптом: затрудненное переключение передач, отказ при запуске сложно отменить функцию круиз-контроль, затрудненное отключение функция ЕРВ
    Блок смарт-ключей (SMK)
    • Ошибка запуска
    Электронный стояночный тормоз
    • Симптом: отказ блокировки EPB, сигнальная лампа ЕСП ВЫКЛ.
    Блок управления ABS/VDC
    [Датчик давления]
    • Симптом: горит сигнальная лампа ESP OFF.
  2. Диагностика симптомов
    Симптом Часть, которая может быть вовлечена
    Ошибка запуска Предохранитель переключателя, предохранитель реле, выключатель стоп-сигнала, электронный модуль стоп-сигнала, модуль управления ABS/VDC, каждый провод, разъем ① Проверьте форму сигнала с помощью осциллографа на каждом части во время разгона/торможения автомобиля. (См. процедуры проверки цепи выключателя стоп-сигнала)

    ② См. надлежащие процедуры ремонта детали при что-то ненормальное обнаружено в сигнале (см. процедуры ремонта соответствующей детали и ее замены если необходимо)
    Сломанные переключатели передач Предохранитель переключателя, предохранитель реле, выключатель стоп-сигнала, Электронный модуль стоп-сигнала, BCM, ECM, переключатель блокировки, каждый провод, разъем
    горит сигнальная лампа ESP OFF Предохранитель переключателя, предохранитель реле, выключатель стоп-сигнала, электронный модуль стоп-сигнала, модуль управления ABS/VDC, каждый провод, разъем
    P0504 Предохранитель переключателя, предохранитель реле, выключатель стоп-сигнала, Электронный модуль стоп-сигнала, ECM, каждый провод, разъем
    Стоп-сигнал не работает Предохранитель переключателя, предохранитель реле, выключатель стоп-сигнала, Электронный модуль стоп-сигнала, провод/разъем отсоединен
    Стоп-сигнал
    всегда включен    		 Выключатель стоп-сигнала, модуль электронного стоп-сигнала,
    Короткое замыкание проводки, поврежден предохранитель

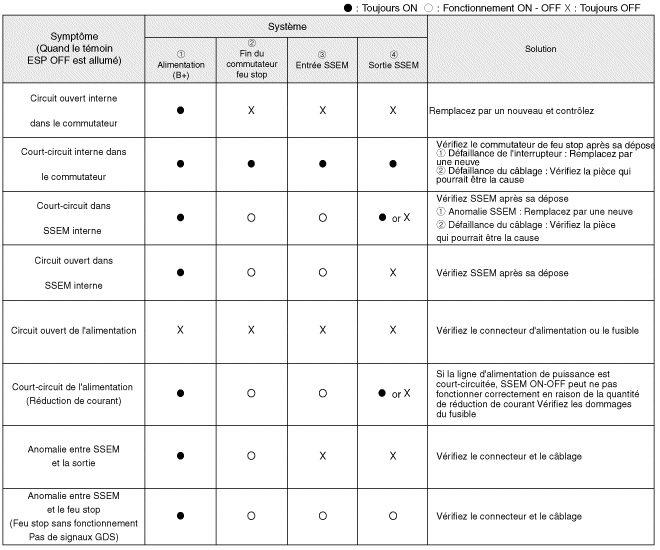

  3. Диагностика системы выключателя стоп-сигналов
    SSEM: Электронный модуль стоп-сигнала
  4. См. руководство по коду DTC, когда отображаются соответствующие коды DTC.

Процедуры ремонта

ПАРАМЕТР

  1. Установите ключ зажигания в положение OFF и отсоедините кабель. отрицательный (-) аккумулятор.
  2. Снимите нижнюю ударную подушку. (Обратитесь к группе «Кузов» — «Приборная панель»)
  3. Проверьте зазор между выключателем стоп-сигнала и кронштейном.

    Зазор стоп-сигнала (A): 1,0–2,0 мм (0,04–0,08 дюйма)

  4. Если зазор между выключателем стоп-сигнала и кронштейном не 1,0~2,0 мм (0,04~0,08 дюйма), проверьте фиксирующий зажим и другую часть около стоп-сигнала.
  5. Если все в порядке, снимите выключатель стоп-сигнала и установите его. снова.

Контроль

1. Проверка предохранителей Установите тестовый предохранитель на плавкий выключатель и часть предохранителя. для подтверждения нормальной регулировки уплотнения.
2. Анализ данных GDS
  1. Анализ данных GDS и проверка, если что-то не так не на выключателе стоп-сигнала.
    1. Подключите GDS к разъему самодиагностики.
    2. Включите зажигание
    3. Нажмите на педаль тормоза.
    4. Проверьте категорию «выключатель тормоза», отображающую GDS. «Данные датчика».) Нормальная форма сигнала: значение сигнала датчика изменение давления в зависимости от переключателя ВКЛ/ВЫКЛ тормоза.
3. Проверка разъема каждой частью Проверьте, не поврежден ли каждый разъем, перенапряжение на клемме или произошло неполное соединение [Распределительная коробка моторного отсека]
[Модуль управления ABS/VDC]

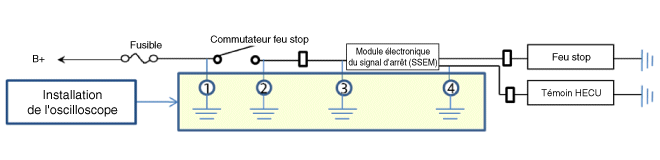

4. Проверьте цепь стоп-сигнала. Подсоедините щуп к каждому клеммному проводу и подтвердите форму сигнала осциллографа. [Вход/выход выключателя стоп-сигнала]

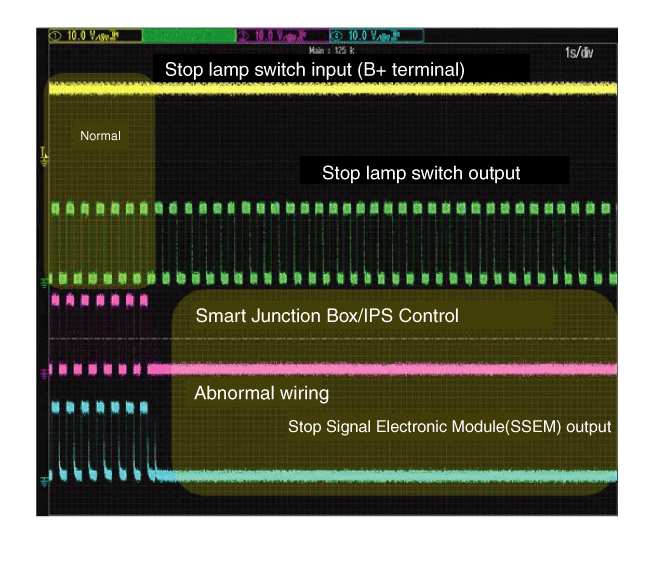

[Экран формы сигнала осциллографа]

ДЕПОЗИТ

  1. Установите ключ зажигания в положение OFF и отсоедините кабель. отрицательный (-) аккумулятор.
  2. Снимите нижнюю ударную подушку. (Обратитесь к группе «Кузов» — «Приборная панель»)
  3. Отсоедините разъем выключателя стоп-сигнала (А).
  4. Потяните стопорную пластину (А), как показано стрелкой.
  5. Поверните выключатель стоп-сигнала на 45° против часовой стрелки. и брось это.
  6. Проверьте выключатель стоп-сигнала, снятый в соответствии с описанными ниже процедурами.
    1. Проверьте нормальное соединение на терминале
      • Можно сделать подтверждение, чтобы убедиться, что разъем был должным образом закреплен, и если имеется отметка связь.
    2. Выполните проверку сопротивления деталей
      Сопротивление [Ом] 3-4 1/2
      Нет выступающего стержня
      (выключить)      		 бесконечность 0
      Выступающий стебель
      (включить)      		 0 бесконечность

СРЕДСТВО

  1. Прикрепите рычаг педали тормоза и полностью вставьте переключатель стоп-сигнал в качестве скрытого контактного элемента.
  2. После установки поверните переключатель остановки (A) на 45° в по часовой стрелке и приподнимите стопорную пластину.
  3. Проверьте зазор между выключателем стоп-сигнала и кронштейном.

    Зазор стоп-сигнала: 1,0 ~ 2,0 мм (0,04 ~ 0,08 дюйма)

  4. Подсоедините разъем выключателя стоп-сигналов.
  5. Установите нижнюю панель приборов. (Обратитесь к группе «Кузов» — «Приборная панель»)
