Руководство по обслуживанию и ремонту Hyundai Tucson: ЗАДНИЙ ДИСКОВЫЙ ТОРМОЗ

Руководство по ремонту автомобилей Hyundai Tucson. / Система торможения / Система торможения / ЗАДНИЙ ДИСКОВЫЙ ТОРМОЗ

Компоненты и расположение компонентов

КОМПОНЕНТЫ

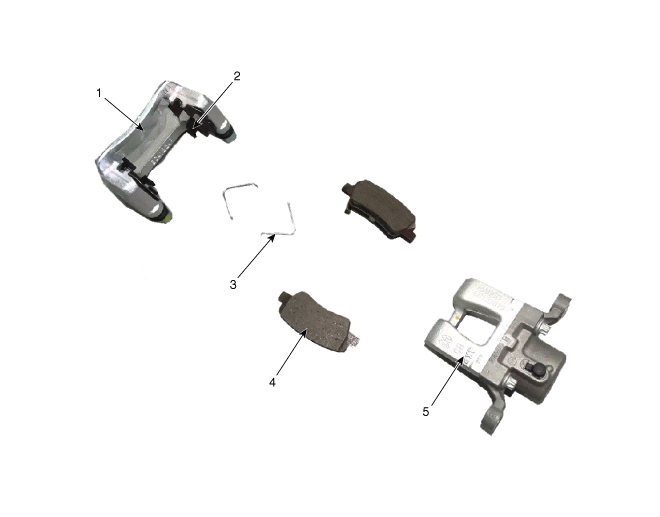

[Не применяется для EPB]

1. Кронштейн суппорта
2. Система удержания подушек
3. Возвратная пружина колодки
4. Тормозная колодка
5. Корпус суппорта

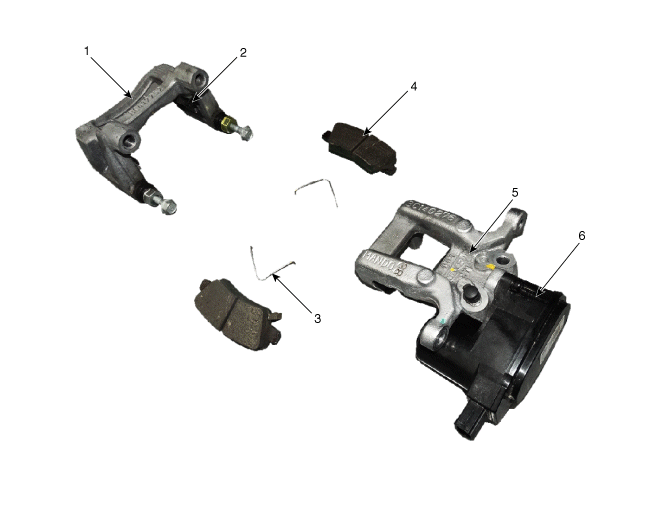

[Заявка на EPB]

1. Кронштейн суппорта
2. Система удержания подушек
3. Возвратная пружина колодки
4. Тормозная колодка
5. Корпус суппорта
6. Электродвигатель ЭПБ

Процедуры ремонта

ДЕПОЗИТ
[Не применяется для EPB]
1.
Поднимите автомобиль и убедитесь, что он надежно закреплен.
2.
Снимите переднее колесо/шину в сборе (А) со ступицы.
Момент затяжки:
88,3 ~ 107,9 Нм (9,0 ~ 11,0 кгс·м, 65,1 ~ 79,6 фунт-фут)

•
Будьте осторожны, чтобы не повредить болты ступица, пока вы снимаете переднее колесо и шину (В).
3.
Ослабьте болт направляющей рукоятки (В) и поверните корпус кронштейна (А) вверх.
Момент затяжки:
21,6 ~ 31,4 Н·м (2,2 ~ 3,2 кгс·м, 15,9 ~ 23,1 фунт-фут)

4.
Снимите возвратную пружину колодки (А) и отделите колодку. тормоза.

5.
Ослабьте рым-болт шланга, затем снимите шланг. (В) тормоз.
Момент затяжки:
24,5 ~ 29,4 Н·м (2,5 ~ 3,0 кгс·м, 18,1 ~ 21,7 фунт-фут)

6.
Ослабив болты крепления суппорта, снимите узел заднего суппорта (А).
Момент затяжки:
78,5 ~ 98,1 Н·м (8,0 ~ 10,0 кгс·м, 57,9 ~ 72,3 фунт-фут)

7.
Снимите задний тормозной барабан.
Момент затяжки:
4,9 ~ 5,8 Н·м (0,5 ~ 0,6 кгс·м, 3,6 ~ 4,3 фунт-фут)

[Заявка на EPB]
1.
Поднимите автомобиль и убедитесь, что он надежно закреплен.
2.
Снимите переднее колесо/шину в сборе (А) со ступицы.
Момент затяжки:
88,3 ~ 107,9 Нм (9,0 ~ 11,0 кгс·м, 65,1 ~ 79,6 фунт-фут)

•
Будьте осторожны, чтобы не повредить болты ступица, пока вы снимаете переднее колесо и шину (В).
3.
Отключите EPB, нажав переключатель EPB или используя GDS.
(См. Тормозная система — «Электронный стояночный тормоз (EPB)»).
4.
Отсоедините разъем EPB.

5.
Ослабьте болт направляющей рукоятки (В) и поверните суппорт (А) вверх.
Момент затяжки:
21,6 ~ 31,4 Н·м (2,2 ~ 3,2 кгс·м, 15,9 ~ 23,1 фунт-фут)

6.
Снимите возвратную пружину колодки (А).

7.
Снимите тормозную колодку.

8.
Снимите тормозной шланг, ослабив рым-болт шланга. (В).
Момент затяжки:
24,5 ~ 29,4 Н·м (2,5 ~ 3,0 кгс·м, 18,1 ~ 21,7 фунт-фут)

9.
Ослабьте болт крепления суппорта (А), затем снимите суппорт. назад.
Момент затяжки:
78,5 ~ 98,1 Н·м (8,0 ~ 10,0 кгс·м, 57,9 ~ 72,3 фунт-фут)

10.
Снимите передний тормозной диск, ослабив винты.
Момент затяжки:
4,9 ~ 5,8 Н·м (0,5 ~ 0,6 кгс·м, 3,6 ~ 4,3 фунт-фут)

Замена колодки тормоз
[Не применяется для EPB]
1.
Снимите переднее колесо/шину в сборе (А) со ступицы.
Момент затяжки:
88,3 ~ 107,9 Нм (9,0 ~ 11,0 кгс·м, 65,1 ~ 79,6 фунт-фут)

•
Будьте осторожны, чтобы не повредить болты ступица, пока вы снимаете переднее колесо и шину (В).
2.
Ослабьте болт направляющей рукоятки (В) и поверните корпус кронштейна (А) вверх.
Момент затяжки:
21,6 ~ 31,4 Н·м (2,2 ~ 3,2 кгс·м, 15,9 ~ 23,1 фунт-фут)

3.
Замените возвратную пружину колодки (А) и тормозную колодку.

4.
Используйте специальный инструмент (09581-11000) при установке суппорта. тормоза

5.
Поместите корпус суппорта (А) на скобу суппорта и затяните болты направляющей штанги (B).
Момент затяжки:
21,6 ~ 31,4 Н·м (2,2 ~ 3,2 кгс·м, 15,9 ~ 23,1 фунт-фут)

[Заявка на EPB]
1.
Поднимите автомобиль и убедитесь, что он надежно закреплен.
2.
Снимите переднее колесо/шину в сборе (А) со ступицы.
Момент затяжки:
88,3 ~ 107,9 Нм (9,0 ~ 11,0 кгс·м, 65,1 ~ 79,6 фунт-фут)

•
Будьте осторожны, чтобы не повредить болты ступица, пока вы снимаете переднее колесо и шину (В).
3.
Отключите EPB, нажав переключатель EPB или используя GDS.
(См. Тормозная система — «Электронный стояночный тормоз (EPB)»).
4.
Отсоедините разъем EPB.

5.
Ослабьте болт направляющей рукоятки (В) и поверните суппорт (А) вверх.
Момент затяжки:
21,6 ~ 31,4 Н·м (2,2 ~ 3,2 кгс·м, 15,9 ~ 23,1 фунт-фут)

6.
Снимите возвратную пружину колодки (А).

7.
Замените тормозную колодку и возвратную пружину колодки.

8.
Поверните поршень суппорта и нажмите в направлении стрелки.

9.
Установите корпус суппорта (А), затем затяните болт штока руководство (В).
Момент затяжки:
21,6 ~ 31,4 Н·м (2,2 ~ 3,2 кгс·м, 15,9 ~ 23,1 фунт-фут)

Контроль
ПРОВЕРКА ТОЛЩИНЫ ЗАДНИХ ТОРМОЗНЫХ ДИСКОВ
1.
Проверьте износ и выцветание тормозных колодок.
2.
Проверьте тормозной диск на наличие повреждений и трещин.
3.
Удалите все следы ржавчины и загрязнения с поверхности, затем измерьте толщину диска не менее чем в 8 точках, расположенных одновременно расстояние (5 мм) от внешнего круга тормозного диска.
толщина заднего тормозного диска
Стандартное значение: 10 мм (0,39 дюйма)
Максимальный рабочий предел: 8,4 мм (0,33 дюйма)
Отклонение: менее 0,005 мм (0,0002 дюйма)

4.
Если износ превышает допустимый предел, замените диск/колодку в сборе. левой и правой сторон автомобиля.
ПРОВЕРКА ЗАДНИХ ТОРМОЗНЫХ КОЛОДОК
1.
Проверьте износ колодок. Измерьте толщину прокладки а если толщина меньше указанной, замените их.
толщина колодки
Стандартное значение: 10 мм (0,393 дюйма)
Предел замены: 2,0 мм (0,0787 шт.)
2.
Убедитесь, что смазка нанесена на скользящие контактные точки. и если тормозная колодка и опорная пластина повреждены.
ПРОВЕРКА БИЕНИЯ ЗАДНЕГО ТОРМОЗНОГО ДИСКА
1.
Поместите циферблатный индикатор примерно в 5 мм (0,2 дюйма) от окружности. снаружи тормозного диска и измерьте плоскостность диска.
Плоскостность тормозного диска
Ограничение: 0,03 мм (0,00118 дюйма) или менее (новая монета)

2.
Если биение диска превышает указанное максимальное значение, замените диск, затем снова измерьте биение.
3.
Если овальность не превышает полезного предела, поверните диск затормозите на 180° и снова проверьте биение.
4.
Если изменение положения не устраняет овальность диска тормоза, замените тормозной диск.
СРЕДСТВО
[Не применяется для EPB]
1.
Для установки выполните процедуру, обратную снятию.
2.
Используйте специальный инструмент (09581-11000) при установке узла. тормозной суппорт.

3.
Поверните поршень суппорта и нажмите в направлении стрелки. [Заявка на EPB]

4.
После установки прокачайте тормозную систему.
(См. Тормозная система — «Прокачка тормозной системы»)
