Обслуживание и ремонт Hyundai Tucson Процедуры ремонта

Руководство по ремонту автомобилей Hyundai Tucson. / Система торможения / Система торможения / Процедуры ремонта

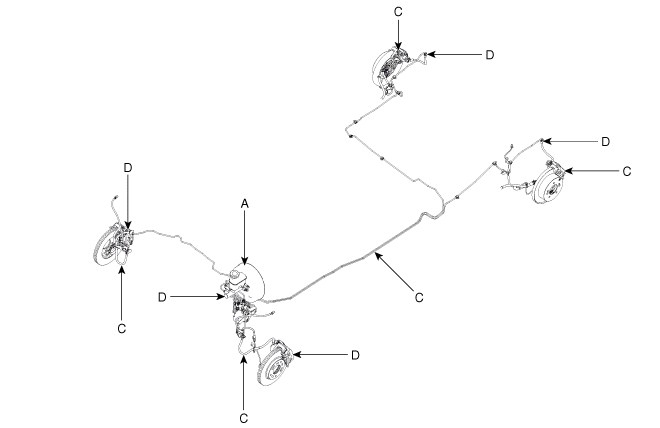

Функциональная проверка и искать утечки

Проверьте все следующее:

составление

Процедура

Усилитель тормозов (А)

Проверьте работу тормозов во время дорожного испытания. В случае неисправности проверьте усилитель тормозов. Замените сборку усилителя тормозов в случае неисправности или при наличии признаков утечки.

Проверка чашки поршня
и чаша давления (B)

•	Проверьте работу тормозов, нажав их. Исследовать визуально любые повреждения или признаки утечки жидкости. Заменять весь главный цилиндр, если педаль не работает правильно или если есть какие-либо повреждения или признаки утечки жидкости.

•	Сравните ход педали тормоза, когда тормоза срабатывают внезапно или медленно. Замените главный цилиндр если ход меняется.

Тормозные шланги (С)

Визуально проверьте на наличие повреждений или признаков утечки жидкости. Заменять тормозной шланг новым, если он поврежден или протекает.

Сальник поршня суппорта и
пыльник поршня (D)

Проверьте работу тормозов, нажав их.
Визуально проверьте на наличие повреждений или признаков утечки жидкости. Если педаль не работает должным образом, если тормоза тормозят или если вы заметили признаков повреждения или утечек жидкости, разберите суппорт и осмотрите его. каждый раз при разборке тормозного суппорта заменяйте пыльники и сальники с новыми.

ПРОКАЧКА ТОРМОЗНОЙ СИСТЕМЫ

•	Не используйте повторно слитую тормозную жидкость.

•	Всегда используйте оригинальную тормозную жидкость DOT3/DOT4. Использование неоригинальной тормозной жидкости или DOT3/DOT4 может вызвать коррозию и сократить срок службы системы.

•	Убедитесь, что нет следов грязи или инородных тел. не загрязняйте тормозную жидкость.

•	Не лейте тормозную жидкость на автомобиль: это может повредить лакокрасочное покрытие при попадании тормозной жидкости с краской. Немедленно смыть водой.

•	Бачок главного цилиндра может быть на отметке уровня МАКС. (верхний) в начале процедуры опорожнения. Контроль каждый тормозной суппорт после замены масла. Добавить жидкость если необходимо.

1.	Убедитесь, что уровень тормозной жидкости в бачке на уровне МАКС. (начальство).

2.	Другой человек должен медленно несколько раз нажать на педаль тормоза. раз, затем надавите.

3.	Ослабьте сливной винт правого заднего тормоза (A), чтобы освободить системный воздух. Затем правильно затяните винт. ДО НАЗАД

4.	Повторите описанную выше процедуру для каждого колеса в указанном порядке. ниже, пока пузырьки не исчезнут из жидкости.

5.	Заполните бачок главного цилиндра до линии максимального уровня. (начальство).

Прокачка тормозной системы ESC

Необходимо строго соблюдать следующую процедуру, чтобы обеспечить надлежащий выпуск воздуха и заполнение блока ESC, линии тормозная жидкость и главный цилиндр.

Снимите крышку бачка и заполните бачок жидкостью. тормоз.

•	Немедленно промойте все окрашенные поверхности, на которых получил тормозную жидкость.

•	При сбросе давления не используйте педаль тормоза.

•	Рекомендуемая жидкость...... DOT3 или DOT4

2.	Подсоедините прозрачную пластиковую трубку к штуцеру для выпуска воздуха из цилиндра. колесо и вставьте другой конец трубки в пластиковую бутылку прозрачный наполовину заполненный.

3.	Подключите GDS к разъему передачи данных, расположенному ниже приборной панели.

Выбирайте и используйте в соответствии с инструкциями, отображаемыми на Экран ГДС.

•	Необходимо соблюдать максимальное время работы двигателя ESC с GDS, прежде чем избегать насоса двигателя не горит.

(1)	Выберите название автомобиля.

(2)	Выберите систему ABS/ESC.

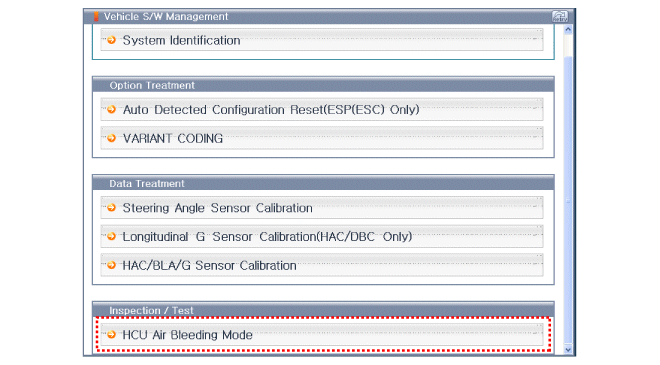

(3)	Выберите режим продувки HCU.

5.	Несколько раз нажмите на педаль тормоза, затем ослабьте винт прокачайте и подождите, пока не пойдет поток тормозной жидкости. пузырьки воздуха. Затем затяните прокачной винт (А). ДО НАЗАД

6.	Повторяйте шаг 5 в следующем порядке, пока жидкость не каждое колесо без пузырей.

Затяните прокачной винт.

Момент затяжки стравливающего винта:

6,9 ~ 12,7 Н·м (0,7 ~ 1,3 кгс·м, 5,1 ~ 9,4 фунт-фут)
