Руководство по обслуживанию и ремонту Hyundai Tucson: педаль тормоза

Руководство по ремонту автомобилей Hyundai Tucson. / Система торможения / Система торможения / Педаль тормоза

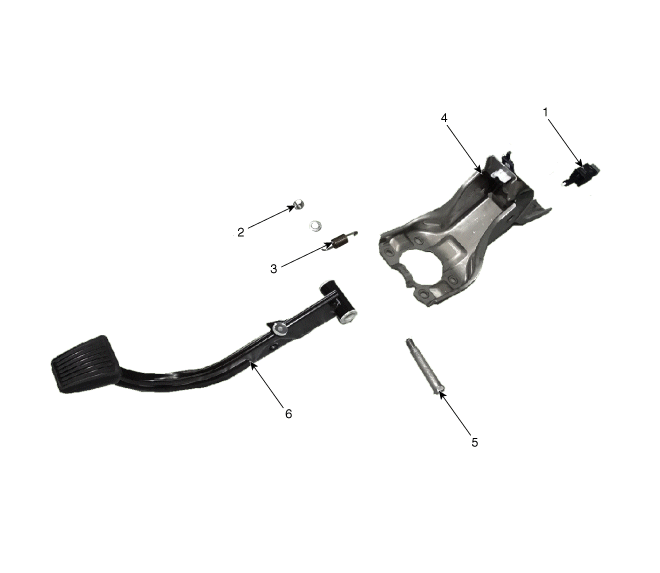

Компоненты и расположение компонентов

КОМПОНЕНТЫ

1. Выключатель стоп-сигнала
2. Гайка
3. Возвратная пружина

4. Сборка поперечной балки педаль тормоза
5. Болт
6. Рычаг педали тормоза

Процедуры ремонта

ДЕПОЗИТ

1.	Установите ключ зажигания в положение OFF и отсоедините кабель. отрицательный (-) аккумулятор.

2.	Снимите нижнюю панель аварийной подушки. (См. Тело — «Нижняя приборная панель»)

3.	Отсоедините разъем выключателя стоп-сигнала (А).

Снимите крепежный болт педали тормоза (А).

Момент затяжки:

16,7~25,5 Нм (1,7~2,6 кгс.м, 12,3~18,8 фунт-фут)

5.	Снимите предохранительный карабин (А) и шплинт (В).

6.	Снимите клипсу, прикрепленную к кабелю, с опоры элемента педаль тормоза

Контроль

1.	Проверьте степень износа втулки.

2.	Убедитесь, что педаль тормоза не согнута и не деформирована.

3.	Убедитесь, что возвратная пружина педали тормоза не повреждена.
