Руководство по обслуживанию и ремонту Hyundai Tucson: главный цилиндр

Руководство по ремонту автомобилей Hyundai Tucson. / Система торможения / Система торможения / Главный цилиндр

Компоненты и расположение компонентов

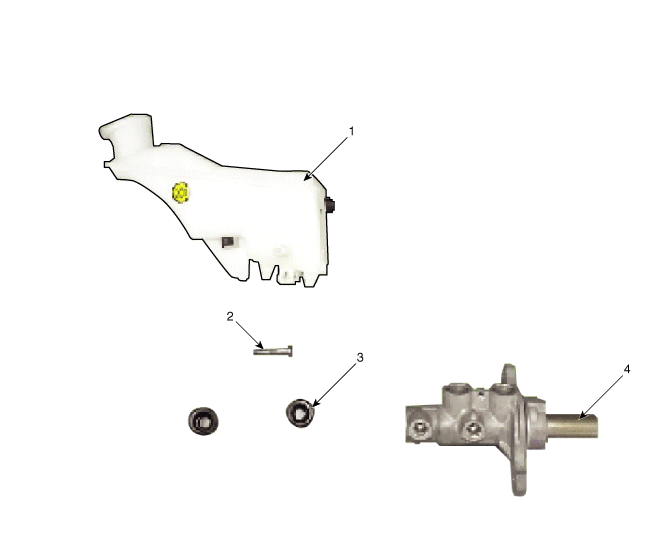

КОМПОНЕНТЫ

1. Резервуар
2. Винт
3. Кольцо
4. Главный цилиндр

Процедуры ремонта

ДЕПОЗИТ
1.
Установите ключ зажигания в положение OFF и отсоедините кабель. отрицательный (-) аккумулятор.
2.
Снимите воздушный фильтр в сборе.
(См. Механическая система двигателя — «Система впуска и выхлоп")
3.
Отсоедините разъем переключателя уровня жидкости (А) от тормоза.

4.
Слейте тормозную жидкость из бачка главного цилиндра с помощью шприца.
•
Не лейте тормозную жидкость на автомобиль: это может повредить лакокрасочное покрытие, если охлаждающая жидкость тормоз соприкасается с краской. Стирать немедленно у воды.
5.
Ослабьте винт, затем снимите бак.

6.
Отсоедините тормозной шланг (А) от главного цилиндра, ослабив накидная гайка трубы.
Момент затяжки:
18,6 ~ 22,6 Н·м (1,9 ~ 2,3 кгс·м, 13,7 ~ 16,6 фунт-фут)

7.
Снимите предохранительный карабин (А) и шплинт (В).

8.
Снимите главный цилиндр (В) с усилителя тормозов, предварительно ослабив крепежные гайки (А).
Момент затяжки:
7,8 ~ 11,8 Н·м (0,8 ~ 1,2 кгс·м, 12,3 ~ 5,8 ~ 8,7 фунт-фут)

СРЕДСТВО
1.
Метод установки обратный методу удаления.
•
Перед установкой штифта нанесите смазку по оси артикуляции.
•
Используйте новое стопорное кольцо каждый раз при его установке.
2.
После установки прокачайте тормозную систему.
(См. тормозная система - «прокачка тормозной системы»)
