Kia Cadenza: Система подачи топлива / Расположение компонентов и комплектующих
Kia Cadenza YG 2016-2023 Руководство по ремонту
/
Управление двигателем/топливная система
/
Система подачи топлива
/ Компоненты и расположение компонентов
| Расположение компонентов |
| [Топливный бак] |
|
1. Топливный бак
2. Топливный насос 3. Топливный фильтр 4. Регулятор давления топлива 5. Канистра 6. Воздушный фильтр топливного бака 7. Датчик давления топлива (FPS) 8. Датчик давления в топливном баке (FTPS) |
9. Клапан закрытия канистры (CCV)
10. Датчик уровня топлива (ДУТ) 11. Модуль управления топливным насосом (FPCM) 12. Топливный шланг 13. Вентиляционный шланг 14. Паровая трубка 15. Крышка пластины топливного насоса 16. Лента топливного бака |
| [Узел топливного насоса] |
|
1. Крышка пластины топливного насоса
2. Головка в сборе 3. Топливный фильтр 4. Регулятор давления топлива |
5. Двигатель топливного насоса
6. Предварительный фильтр 7. Резервуар-стакан 8. Датчик топлива |

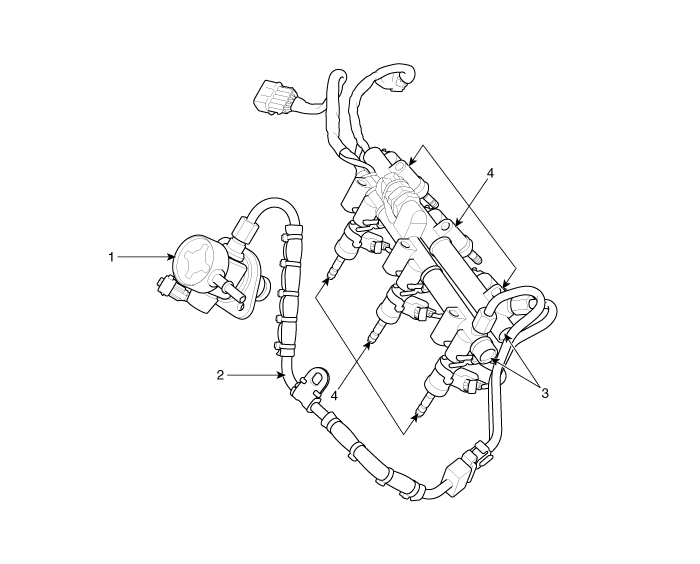

| [Топливопровод высокого давления] |
|
1. Топливный насос высокого давления
2. Топливная труба высокого давления |
3. Напорная труба
4. Инжектор |
В случае снятия топливного насоса высокого давления,
напорная топливная трубка, нагнетательная трубка и форсунка, возможны травмы
из-за утечки топлива под высоким давлением. Так что не делайте ремонт
работать сразу после остановки двигателя.
|
Процедуры ремонта
Проверка давления топлива (система низкого давления)
1.
Сбросьте остаточное давление в топливопроводе.
(См. Система подачи топлива – Процедуры ремонта – «Сбросьте остаточное давление в топливопроводе»).
...
