Kia Cadenza: Система подачи топлива / Модуль управления топливным насосом (FPCM) Описание и работа
Kia Cadenza YG 2016-2023 Руководство по ремонту
/
Управление двигателем/топливная система
/
Система подачи топлива
/ Модуль управления топливным насосом (FPCM) Описание и работа
| Описание |
Модуль управления топливным насосом (FPCM) установлен справа
стороне топливного бака и управляет двигателем постоянного тока, установленным внутри нижнего
топливный насос высокого давления.
Модуль сравнивает мгновенную информацию о давлении топлива
измеряется датчиком давления топлива (FPS) с заданным давлением топлива
информация, предоставляемая ECM, и генерирует желаемое целевое топливо
давление, управляя двигателем топливного насоса и регулируя подачу топлива
скорость в топливопроводе низкого давления между низким и высоким давлением
топливные насосы.

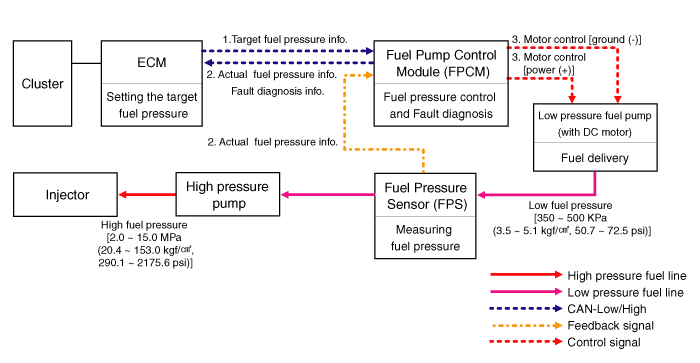

| Операция |
| 1. |
Модуль ECM передает информацию о целевом давлении топлива в FPCM по сети CAN.
|
| 2. |
FPS предоставляет FPCM информацию о фактическом давлении
топливная магистраль низкого давления между топливной системой низкого и высокого давления
насосы, а FPCM передает информацию в ECM. Кроме того, FPCM
диагностирует неисправности в FPCM, двигателе топливного насоса и FPS, а затем предоставляет
диагностическая информация в ECM.
|
| 3. |
FPCM сравнивает фактическую информацию о давлении топлива
измерено FPS с предоставленной информацией о целевом давлении топлива
блоком управления двигателем и регулирует напряжение, подаваемое на датчик низкого давления.
двигатель топливного насоса. FPCM продолжает регулировать расход топлива, контролируя
топливный насос низкого давления, в зависимости от частоты вращения двигателя (об/мин) и автомобиля
нагрузки.
|
