Kia Cadenza: Процедуры ремонта системы ESC (электронного контроля устойчивости) / модуля управления ESC

Kia Cadenza YG 2016-2023 Руководство по ремонту / Тормозная система / Система ESC (электронный контроль устойчивости) / Процедуры ремонта модуля управления ESC

Удаление
1.
Выключите зажигание.
2.
Снимите воздуховод (В) и воздушный фильтр в сборе (А).

3.
Снимите разъем и затем уложите жгут проводов (А).

4.
Удалите тормозную жидкость из бачка главного цилиндра с помощью шприца.
•
Обязательно полностью удалите посторонние вещества вокруг бачок с тормозной жидкостью и крышку, прежде чем открывать крышку бачка. Если не, это может привести к загрязнению тормозной жидкости и ухудшению торможения. производительность.
•
Не проливайте тормозную жидкость на автомобиль, это может повредить краска; если тормозная жидкость попала на краску, немедленно смойте ее с водой.
5.
Ослабьте накидные гайки и снимите тормозную трубку (А).
Момент затяжки:
18,6 ~ 22,6 Н·м (1,9 ~ 2,3 кгс·м, 13,7 ~ 11,6 фунт-фут)

6.
Потяните вверх замок разъема HECU (A), а затем отсоедините разъем.

7.
Отсоедините тормозные трубки от HECU, открутив гайки (В) против часовой стрелки с помощью гаечного ключа.
Момент затяжки:
12,7 ~ 16,7 Н·м (1,3 ~ 1,7 кгс·м, 9,4 ~ 12,3 фунт-фут)
8.
Ослабьте болты кронштейна HECU (A), затем снимите HECU и кронштейн.
Момент затяжки :
19,6 ~ 29,4 Н·м (2,0 ~ 3,0 кгс·м, 14,5 ~ 21,7 фунт-фут)

1)
Никогда не пытайтесь разбирать HECU.
2)
Никогда не подвергайте HECU ударам.
9.
Выверните болты, а затем снимите кронштейн с HECU.
Момент затяжки :
10,8 ~ 13,7 Н·м (1,1 ~ 1,4 кгс·м, 8,0 ~ 10,1 фунт-фут)
Монтаж
1.
Установка обратна снятию.
2.
Затяните крепежные болты и гайки HECU с указанным моментом.
3.
После установки прокачайте тормозную систему (см. прокачку АБС).
4.
При замене HECU всегда выполняйте вариантное кодирование.
Вариантное кодирование
1.
Подключите GDS к разъему канала передачи данных.
2.
Включите зажигание.
3.
Выберите название автомобиля и систему.
4.

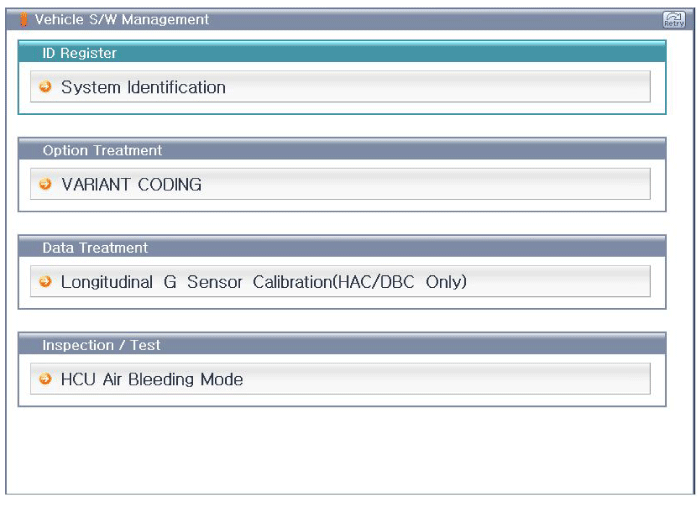

Выберите вариант кодирования.

5.

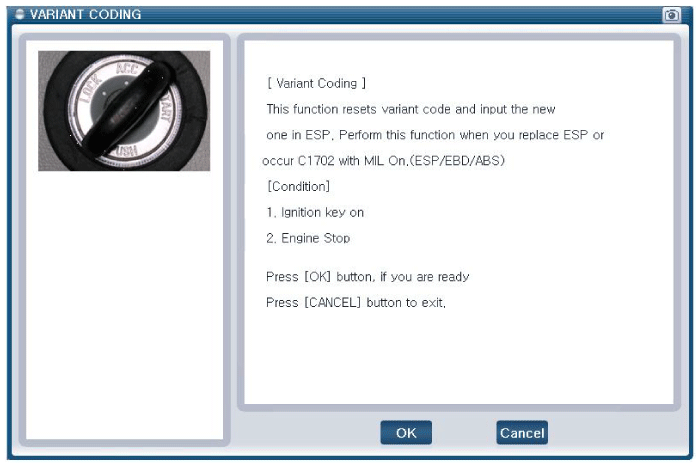

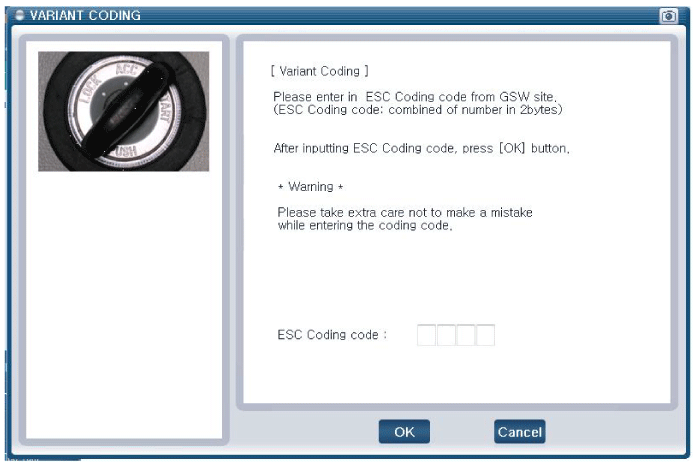

Выполните вариантное кодирование в соответствии с инструкциями на экране.

6.
Зажигание «ВЫКЛ», а затем зажигание «ВКЛ».
7.
Вариантное кодирование завершено.
