Kia Optima Hybrid: схематические схемы системы управления автоматической коробкой передач / электромагнитного клапана управления давлением в трубопроводе

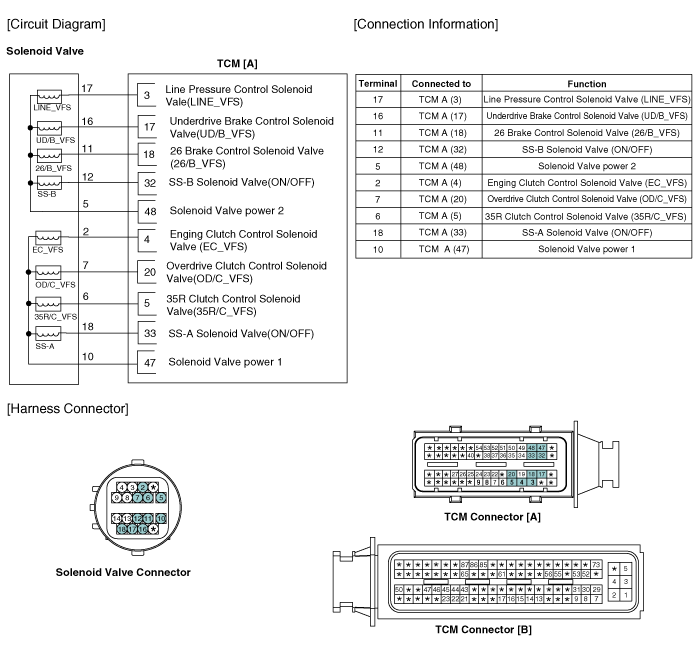

Принципиальная электрическая схема

Технические характеристики электромагнитного клапана контроля давления в линии

Технические характеристики Прямое управление VFS[LINE Pressure] Тип управления: Нормальный высокий тип Контрольное давление кПа (кгс/см?, фунт/кв. дюйм) 500,14 ~ 9,81 (5,1 ~ 0,1, 72,54 ~ 1,42) Текущее значение (мА) 50 ~ 850 Внутреннее сопротивление ...

Процедуры ремонта электромагнитного клапана регулирования давления в линии

Проверка 1. Выключите зажигание. 2. Снимите воздуховод (А). Момент затяжки: 7,8 ~ 9,8 Н·м (0,8 ~ 1,0 кгс·м, 5,8 ~ 7,2 фунт-фут) 3. Снимите воздушный фильтр в сборе. (1) Отсоедините шланг сапуна...
