Kia Optima Hybrid: схемы автоматической коробки передач / модуля управления коробкой передач (TCM)

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Автоматическая трансмиссия / Автоматическая система управления коробкой передач / Принципиальные схемы модуля управления коробкой передач (TCM)

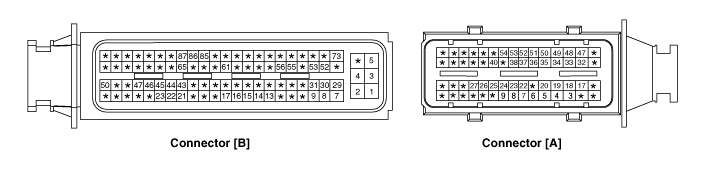

Разъем TCM и функция терминала

Функция терминала TCM

Соединитель [А]

Приколоть	Описание	Приколоть	Описание
2	-	33	Электромагнитный клапан ВКЛ/ВЫКЛ A (SS-A)
3	Электромагнитный клапан контроля давления в линии (LINE_VFS)	34	Земля (мощность 1)
4	Электромагнитный клапан управления сцеплением двигателя (EC_VFS)	35	Земля (мощность 2)
5	Электромагнитный клапан управления сцеплением 35R (35R/C_VFS)	36	Нижний переключатель спортивного режима
6	Входная мощность датчика скорости	37	Переключатель спортивного режима вверх
7	Мощность датчика выходной скорости	38	Переключатель выбора спортивного режима
8	Входной сигнал датчика скорости	40	Сигнал включения ингибитора "S1"
9	Сигнал датчика выходной скорости	47	Электропитание соленоида 1
17	Электромагнитный клапан управления тормозом понижающей передачи (УД/Б_ВФС)	48	Электропитание соленоида 2
17		49	Входная мощность TCM 1 (для соленоида)
18	26 электромагнитный клапан управления тормозом (26/B_VFS)	50	Входная мощность TCM 2 (для соленоида)
19	Соленоид блокировки переключения передач	51	PWM_команда
20	Электромагнитный клапан управления муфтой повышающей передачи (ОД/К_ВФС)	52	Статус_OPU
20		53	Датчик температуры масла (-)
25	Сигнал включения ингибитора "S2"	54	Датчик температуры масла (+)
26	Сигнал включения ингибитора "S3"	55	Линия связи CAN (ВЫСОКИЙ)
27	Сигнал включения ингибитора "S4"	56	Линия связи CAN (низкий уровень)
32	Электромагнитный клапан ВКЛ/ВЫКЛ (SS-B)	56	Линия связи CAN (низкий уровень)
33	Электромагнитный клапан ВКЛ/ВЫКЛ A (SS-A)	?	?

Соединитель [В]

Приколоть	Описание	Приколоть	Описание
1	Силовая земля	4	Мощность батареи (В+)
2	Мощность батареи (В+)	5	ЭБУ масса
3	Силовая земля	6	Мощность батареи (В+)

Входной/выходной сигнал терминала TCM

Приколоть	Описание	Состояние	Входное/выходное значение
			Тип	Уровень
3	Электромагнитный клапан контроля давления в линии (LINE_VFS)	?	Выход	0 В/уровень напряжения батареи 9В < Уровень напряжения батареи < 16В
4	Электромагнитный клапан управления сцеплением двигателя (EC_VFS)	?	Выход	0 В/уровень напряжения батареи 9В < Уровень напряжения батареи < 16В
5	Электромагнитный клапан управления сцеплением 35R (35R/C_VFS)	?	Выход	0 В/уровень напряжения батареи 9В < Уровень напряжения батареи < 16В
6	Входная мощность датчика скорости	НА	Власть	0 В/7,5 В
		ВЫКЛЮЧЕННЫЙ
7	Мощность датчика выходной скорости	НА	Власть	0 В/7,5 В
		ВЫКЛЮЧЕННЫЙ
8	Входной сигнал датчика скорости	Высокий	Вход	0,7 В/1,4 В
		Низкий
9	Сигнал датчика выходной скорости	Высокий	Вход	0,7 В/1,4 В
		Низкий
17	Электромагнитный клапан управления тормозом понижающей передачи (UD/B_VFS)	?	Выход	0 В/уровень напряжения батареи 9В < Уровень напряжения батареи < 16В Источник питания: V_SOL2
18	26 электромагнитный клапан управления тормозом (26/B_VFS)	?	Выход	0 В/уровень напряжения батареи 9В < Уровень напряжения батареи < 16В Источник питания: V_SOL2
19	Соленоид блокировки переключения передач	Высокий	Выход	0 В/Уровень напряжения батареи 9 В < Уровень напряжения батареи < 16 В
		Низкий
20	Электромагнитный клапан управления муфтой повышающей передачи (OD/C_VFS)	?	Выход	0 В/уровень напряжения батареи 9В < Уровень напряжения батареи < 16В Источник питания: V_SOL1
22	Реле заднего фонаря	R ON	Выход	0 В/уровень напряжения батареи 9В < Уровень напряжения батареи < 16
		Другой
25	Сигнал включения ингибитора "S2"	Высокий	Вход	0 В/уровень напряжения батареи 9В < Уровень напряжения батареи < 16В
		Низкий
26	Сигнал включения ингибитора "S3"	Высокий	Вход	0 В/уровень напряжения батареи 9В < Уровень напряжения батареи < 16В
		Низкий
27	Сигнал включения ингибитора "S4"	Высокий	Вход	0 В/уровень напряжения батареи 9В < Уровень напряжения батареи < 16В
		Низкий
32	Электромагнитный клапан ВКЛ/ВЫКЛ B (SS-B)	Высокий	Выход	0 В / Уровень напряжения батареи 9В < Уровень напряжения батареи < 16В
		Низкий
33	Электромагнитный клапан ВКЛ/ВЫКЛ A (SS-A)	Высокий	Выход	0 В / Уровень напряжения батареи 9В < Уровень напряжения батареи < 16В
		Низкий
34	Земля (мощность 1)	? ?	Земля	0В
35	Земля (мощность 2)		Земля	0В
36	Нижний переключатель спортивного режима	Вниз по	Вход	0 В/уровень напряжения батареи 9В < Уровень напряжения батареи < 16В
		Другой
37	Переключатель спортивного режима вверх	На	Вход	0 В/уровень напряжения батареи 9В < Уровень напряжения батареи < 16В
		Другой
38	Переключатель выбора спортивного режима	Спортивный режим	Вход	0 В/уровень напряжения батареи 9В < Уровень напряжения батареи < 16В
		Другой
40	Сигнал включения ингибитора "S1"	Высокий	Вход	0 В/уровень напряжения батареи 9В < Уровень напряжения батареи < 16
		Низкий
47	Электропитание соленоида 1	НА	Власть	0 В/уровень напряжения батареи 9В < Уровень напряжения батареи < 16В
		ВЫКЛЮЧЕННЫЙ
48	Электропитание соленоида 2	НА	Власть	0 В/уровень напряжения батареи 9В < Уровень напряжения батареи < 16В
		ВЫКЛЮЧЕННЫЙ
49	Входная мощность TCM 1 (для соленоида)	?	Власть	Уровень напряжения батареи 9В < Уровень напряжения батареи < 16В
50	Входная мощность TCM 2 (для соленоида)	?	Власть	Уровень напряжения батареи 9В < Уровень напряжения батареи < 16
51	PWM_команда	? ?	Выход	0 В / Уровень напряжения батареи 9В < Уровень напряжения батареи < 16В
52	Статус_OPU		Вход	0 В / Уровень напряжения батареи 9В < Уровень напряжения батареи < 16В
53	Датчик температуры масла (-)	?	Земля	0В
54	Датчик температуры масла (+)	НА?	Вход?	?0В/3.3В
		ВЫКЛЮЧЕННЫЙ
55	Линия связи CAN (ВЫСОКИЙ)	Высокий?	Команда?	?
		Низкий?
56	Линия связи CAN (низкий уровень)?	Высокий?	Команда?	?
		Низкий?

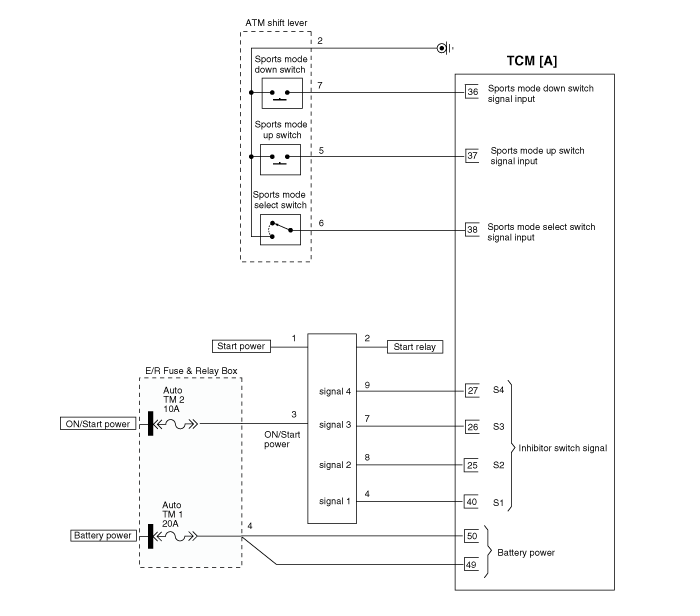

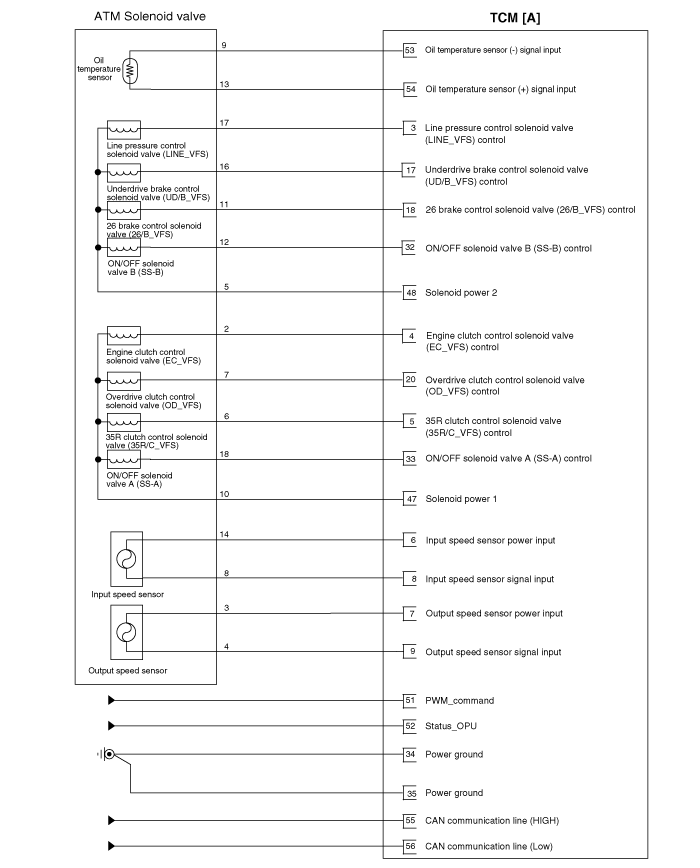

Принципиальная электрическая схема
