Kia Optima Hybrid: схемы автоматической коробки передач / электромагнитного клапана SS-A (ON/OFF)

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Автоматическая трансмиссия / Автоматическая система управления коробкой передач / SS-A Электромагнитный клапан (ВКЛ/ВЫКЛ) Принципиальные схемы

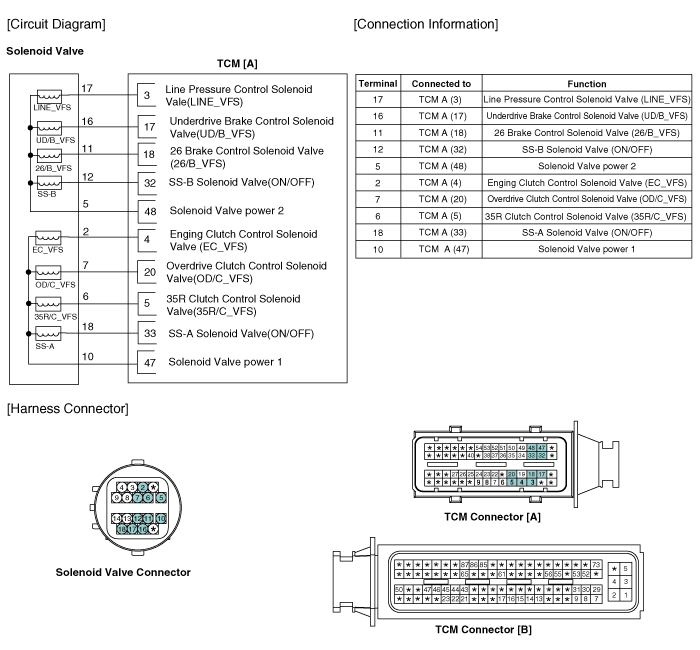

Принципиальная электрическая схема
