Kia Optima Hybrid: Схематические схемы системы управления автоматической коробкой передач / электромагнитного клапана управления муфтой повышающей передачи (OD/C_VFS)

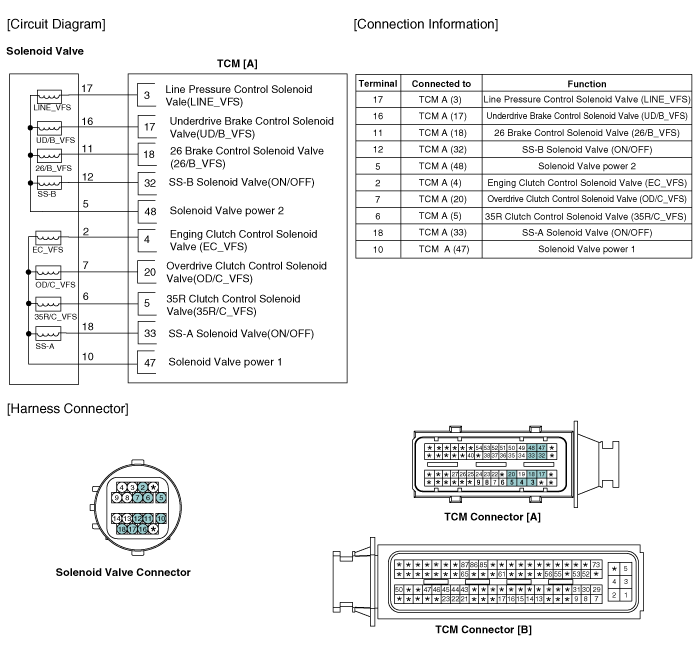

Принципиальная электрическая схема

Технические характеристики электромагнитного клапана управления муфтой повышающей передачи (OD/C_VFS)

Технические характеристики Прямое управление VFS [OD/C] Тип управления: Нормально-высокий тип Управление Давление кПа (кгс/см², фунт/кв. дюйм) 500,14 ~ 9,81 (5,1 ~ 0,1, 72,54 ~ 1,42) Значение тока (мА) 50 ~ 850 Внутреннее сопротивление (? )5.1 ...

Электромагнитный клапан управления муфтой повышающей передачи (OD/C_VFS) Процедуры ремонта

Проверка 1. Выключите зажигание. 2. Снимите воздуховод (А). Момент затяжки: 7,8 ~ 9,8 Н·м (0,8 ~ 1,0 кгс·м, 5,8 ~ 7,2 фунт-фут) 3. Снимите воздушный фильтр в сборе. (1) Отсоедините шланг сапуна...
