Kia Optima Hybrid: Система контроля давления в шинах / Датчик TPMS Процедуры ремонта

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Подвесная система / Система контроля давления в шинах / Процедуры ремонта датчика TPMS

Удаление
Снятие шин
1.
Спустите шину и снимите балансировочные грузы.
•
Борт шины должен быть сломан прибл. 90° со стороны вентиля колеса. Разрыватель бортов не должен быть установлен слишком глубоко.
•
Избегайте контакта шины/инструмента с клапаном при спешивании.
•
Демонтаж должен заканчиваться возле клапана.

Снятие датчика
Обращайтесь с датчиком осторожно.
1.
Снимите гайку клапана.

Гайку клапана нельзя использовать повторно.
2.
Выбросьте узел клапана.
Монтаж
Подгонка датчика
•
Обращайтесь с датчиком осторожно.
•
По возможности избегайте контакта со смазкой.
1.
Соедините клапан с датчиком и поверните клапан 3 раза так, чтобы квадратная часть винта находилась в пазу.

•
Посадка не должна быть тугой, т. е. должна быть возможность легко отрегулировать угол клапана.
•
Убедитесь, что устанавливаемое колесо предназначено для установки датчика. Обычно должна быть отметка, указывающая на это.
•
Убедитесь, что отверстие клапана и сопрягаемая поверхность колеса чистые.
2.
Установите сборку на колесо.
Убедитесь, что ножки датчика прилегают к колесу на протяжении всего оставшегося процесса сборки.
3.
Затяните шайбу и гайку вручную, пока резьба клапана не встретится со встроенным калиброванным упором гайки.
Убедитесь, что втулка остается в контакте с колесом.

4.
С помощью динамометрического ключа затяните гайку до момента 2,95 ± 0,37 фунт-фут. (0±0,5 Н·м) Чувство разрыва является нормальным, так как 1,7 фунт-фут (2,3 Н·м) калиброванный упор в гайке защелкивается и крутящий момент падает.

•
Плавно увеличивайте крутящий момент, чтобы добиться чистого разрыва упора.
•
Не превышайте допустимый крутящий момент.
•
Не используйте электрические или пневматические инструменты.
Подгонка шин
Используйте только колеса, предназначенные для установки датчика TPMS.
1.
Смажьте борт шины, а не обод. Не следует наносить чрезмерное количество смазки.
2.
Начать шиномонтаж ок. 5,9 дюйма (15 см) от клапана.
3.
Отодвиньте монтажный инструмент от клапана.
Избегайте контакта шины/инструмента с клапаном.
4.
Закончите монтажным инструментом рядом с клапаном.
5.
Выполните накачку / коррекцию давления, а затем установите колпачок клапана.

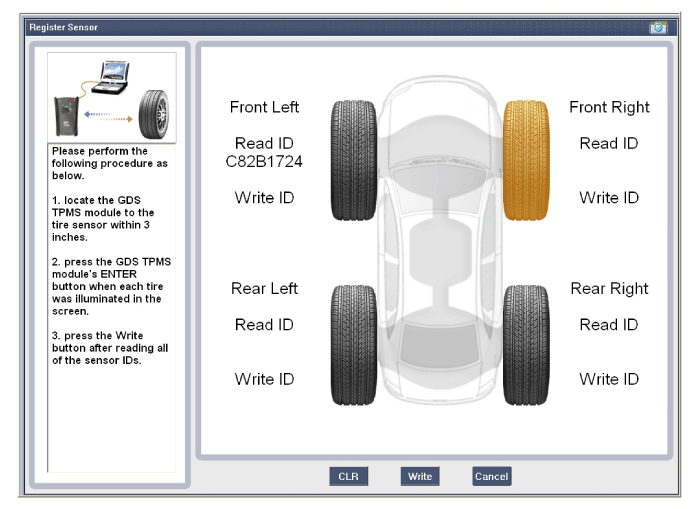

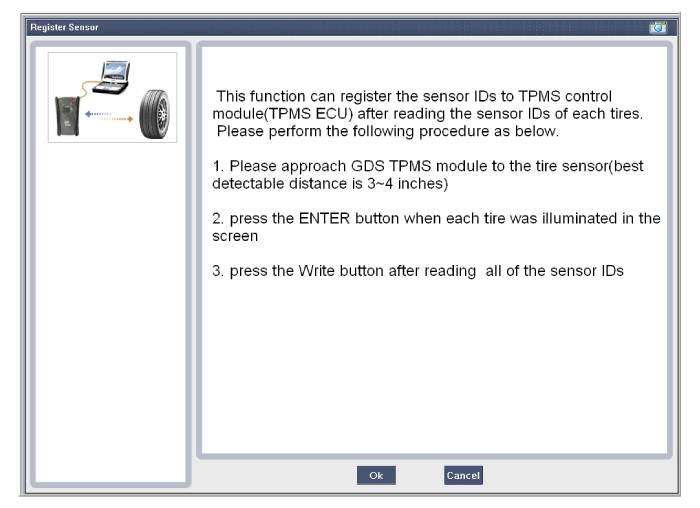

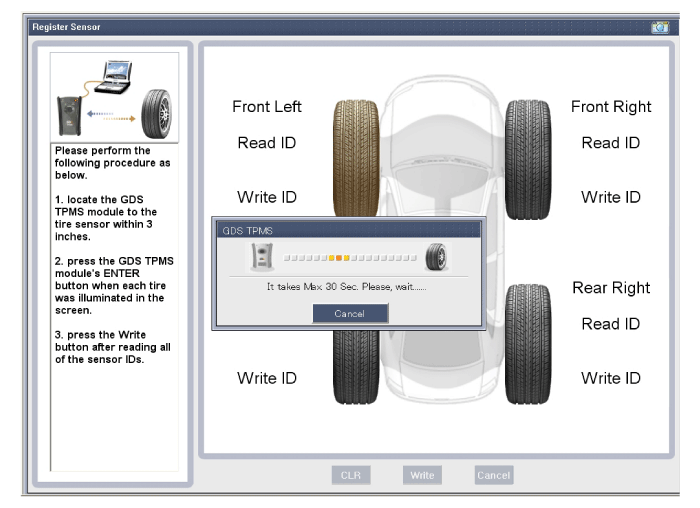

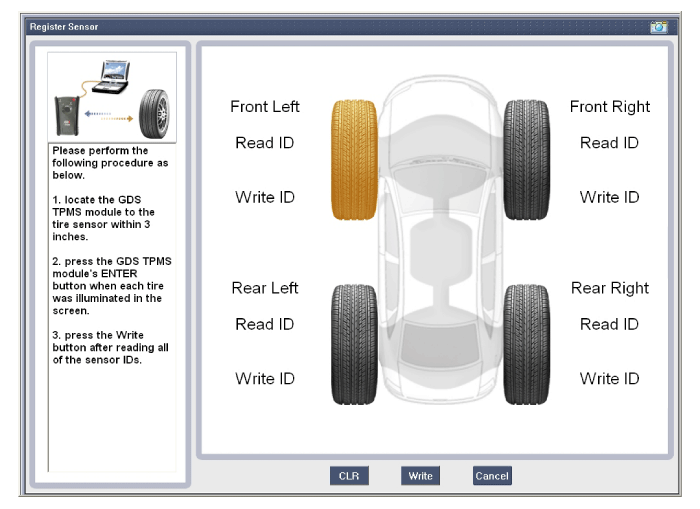

Запись идентификатора датчика (беспроводная связь)

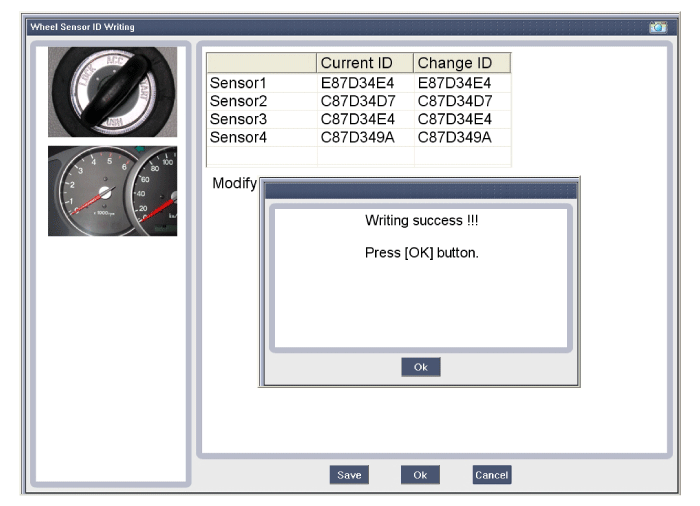

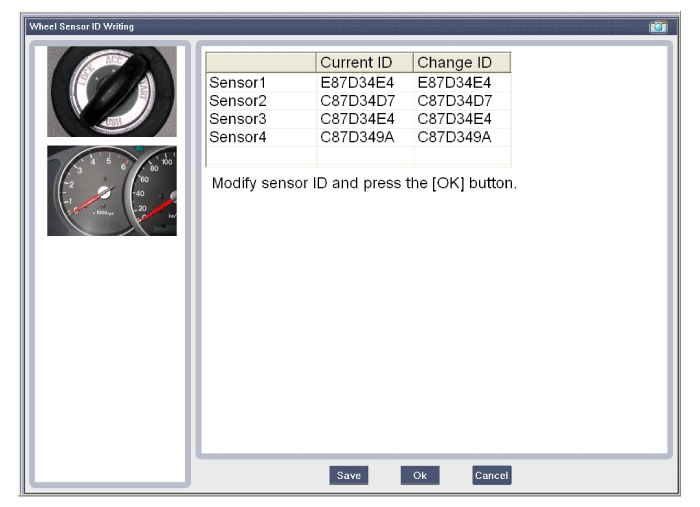

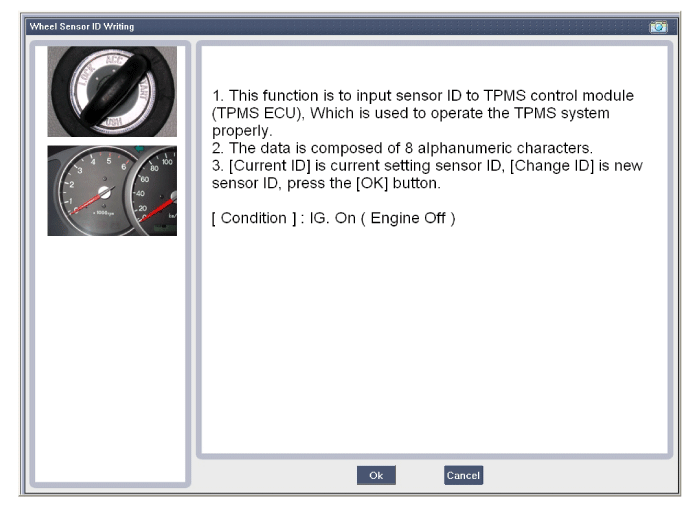

Запись идентификатора датчика
