Kia Soul EV: система AHB (активное гидравлическое усиление) / компоненты переднего дискового тормоза и расположение компонентов
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Тормозная система
/
Система AHB (активное гидравлическое усиление)
/ Компоненты переднего дискового тормоза и их расположение

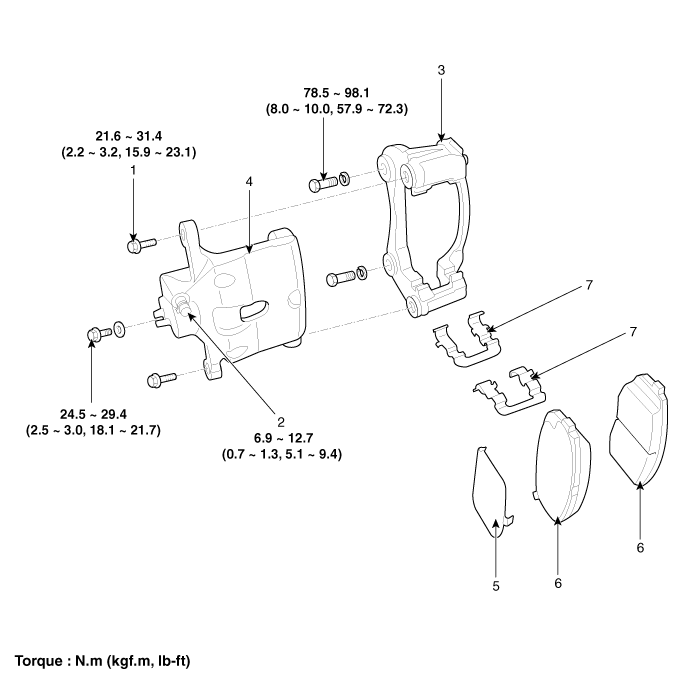

| Компоненты |
|
1. Болт направляющей штанги
2. Прокачной винт 3. Держатель суппорта 4. Корпус суппорта |
5. Внутренняя прокладка колодки
6. Тормозная колодка 7. Фиксатор колодки |
Процедуры ремонта педали тормоза
Удаление
1.
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
2.
Снимите нижнюю панель аварийной подушки и усилительную панель. (Обратитесь к группе «Тело» — аварийная площадка)
3.
...
Процедуры ремонта переднего дискового тормоза
Удаление
Тормозной суппорт в сборе
1.
Снимите переднее колесо и шину. Снимите переднее колесо и шину.
Момент затяжки :
88,3 ~ 107,9 Н·м (9,0 ~ 11,0 кгс·м, 65,1 ~ 79,6 фунт-фут)
2.
Лу...
