Процедуры ремонта педали тормоза

Удаление

1. 1
   Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
2. 2
   Снимите нижнюю панель аварийной подушки и усилительную панель. (Обратитесь к группе «Тело» — аварийная площадка)
3. 3
   Снимите нижний воздуховод (А).



4. 4
   Потяните вниз вал рулевой колонки, отвернув болты и гайки. (См. группу рулевого управления — рулевая колонка и вал)
5. 5
   Отсоедините разъем выключателя стоп-сигнала (А) и разъем датчика хода педали тормоза (В).



6. 6
   Снимите гайку крепления педали тормоза (А).



7. 7
   Снимите стопорный штифт (А) и штифт с плоской головкой (В).



8. 8
   Снимите гайки крепления блока педали тормоза (А), а затем снимите узел педали тормоза.

   Момент затяжки: 10,8 ~ 12,7 Н·м



Монтаж

1. 1
   Установите в порядке, обратном снятию.
2. 2
   Проверьте работу педали тормоза.
3. 3
   Проведите калибровку после снятия узла педали тормоза.

Датчик педали тормоза Калибровка Датчик педали тормоза рассчитывает полный ход педали по заданному нулю. Поэтому необходима регулировка нуля при первой установке. Калибровка должна выполняться в следующих случаях:

• После замены узла педали тормоза (только датчик менять нельзя)
• После замены BAU (Brake Actual Unit)
• При обнаружении кодов ошибок C1380 (калибровка) или C1379 (ошибка сигнала).
• После прокачки линий IBAU и PSU.

Процедура калибровки Калибровка должна выполняться, когда автомобиль припаркован. не нажимая на педаль тормоза и пока нет вибрации на автомобиль.

1. 1
   Подключить ГДС. (линия CAN или разъем OBD)
2. 2
   Включите зажигание.
3. 3

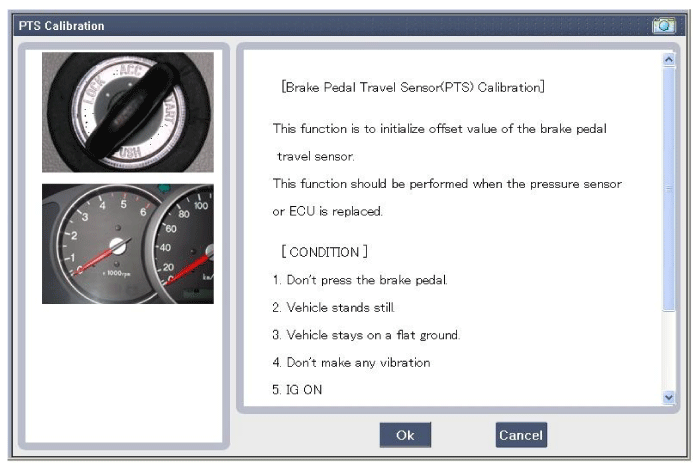

   Выберите калибровку датчика педали тормоза.
4. 4
   Следуйте подсказкам, отображаемым на экране GDS, чтобы завершить калибровку датчика педали тормоза.



5. 5
   Выключите зажигание после процедуры калибровки.
6. 6
   Подтвердите успех или неудачу калибровки.

Регулировка зазора выключателя стоп-сигнала

Удаление

1. 1
   Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
2. 2
   Снимите нижнюю панель аварийной подушки и усилительную панель. (Обратитесь к группе «Тело» — аварийная площадка)
3. 3
   Снимите нижний воздуховод (А).



4. 4
   Потяните вниз вал рулевой колонки, отвернув болты и гайки. (См. группу рулевого управления — рулевая колонка и вал)
5. 5
   Отсоедините разъем выключателя стоп-сигнала (А) и разъем датчика хода педали тормоза (В).



6. 6
   Потяните стопорную пластину (А), как показано стрелкой.



7. 7
   Поверните выключатель тормоза на 45° против часовой стрелки и снимите его.



8. 8
   Проверьте выключатель стоп-сигнала.

   1. Подключить тестер цепи к разъему стоп-сигнала переключатель и проверьте, есть ли непрерывность, когда плунжер выключатель стоп-сигнала нажат и когда он отпущен.
   2. Выключатель стоп-сигналов исправен, если при нажатии на плунжер отсутствует непрерывность.





9. 9
   Полностью отпустив педаль тормоза, вставьте выключатель тормоза в полный контакт с рычагом педали тормоза.



10. 10
    После установки поверните переключатель тормоза на 45° по часовой стрелке, а затем нажмите на стопорную пластину, чтобы собрать ее.



11. 11
    Проверьте зазор между выключателем тормоза и кронштейном.

    Тормозной зазор (А): 1,0 ~ 2,0 мм (0,04 ~ 0,08 дюйма)



12. 12
    Подсоедините разъем выключателя тормоза (А).



осмотр Монтаж Корректирование

Регулировка зазора переключателя тормоза

Если зазор между выключателем тормоза и кронштейном не находится в пределах 1,0–2,0 мм (0,04–0,08 дюйма), выполните следующие действия:

1. 1
   Отсоедините разъем выключателя тормоза (А).



2. 2
   Потяните стопорную пластину (А), как показано стрелкой.



3. 3
   Поверните выключатель тормоза на 45° против часовой стрелки и снимите его.



4. 4
   Полностью отпустив педаль тормоза, вставьте выключатель тормоза в полный контакт с рычагом педали тормоза.



5. 5
   После вставки поверните переключатель тормоза на 45° по часовой стрелке, а затем нажмите на место фиксации для сборки.



6. 6
   Проверьте зазор между выключателем тормоза и кронштейном.

   Тормозной зазор (А): 1,0 ~ 2,0 мм (0,04 ~ 0,08 дюйма)



7. 7
   Подсоедините разъем выключателя тормоза (А).
