Kia Stinger: шасси / рулевая рейка, рычажный механизм и пыльники
Процедуры ремонта
|
1.
|

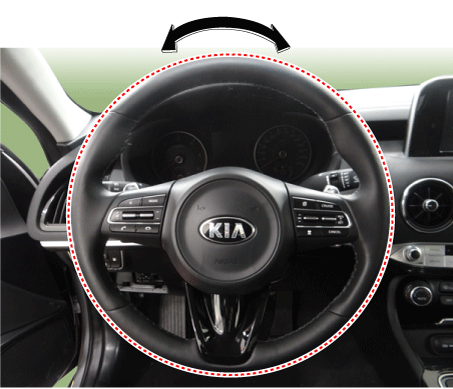

Проверьте свободный ход рулевого колеса.
|
(1)
|
Поверните руль так, чтобы передние колеса смотрели прямо
предстоящий.
|
|
(2)
|
Измерьте расстояние, на которое можно повернуть рулевое колесо без
перемещение передних колес.
|
Стандартное значение: 0 ~ 30 мм (1,18 дюйма) или менее
|
|
|
(3)
|
Если люфт превышает стандартное значение, осмотрите рулевую колонку,
вал и соединения.
|
|
|
2.
|
Проверьте рулевую тягу на предмет ослабления или повреждения.
|
(1)
|
Убедитесь, что пыльник и крышка не повреждены.
|
|
(2)
|
Убедитесь, что сильфонные хомуты не ослаблены.
|
|
(3)
|
Убедитесь, что рулевой механизм не поврежден.
|
|
(4)
|
Убедитесь, что колонна и вал правильно подключены к
коробка рулевого механизма.
|
|
