Дисковые тормоза и колодки

Процедуры ремонта

осмотр

Проверьте колодки на предмет чрезмерного износа, диски на биение и износ и суппорты на предмет износа. утечка жидкости.

Передний тормоз

Толщина переднего тормозного диска проверять

1. 1

   Проверьте тормозные колодки на предмет износа и выцветания.

2. 2

   Проверьте тормозной диск на наличие повреждений и трещин.

3. 3

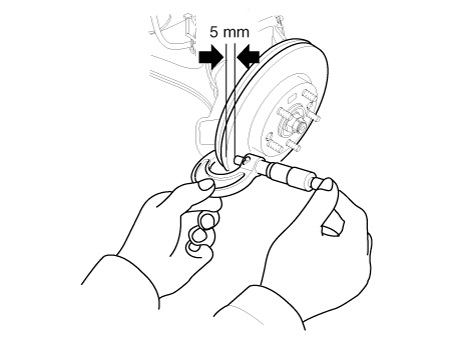

   Удалите всю ржавчину и загрязнения с поверхности и измерьте диск. толщина не менее чем в 8 точках на одинаковом расстоянии (5 мм) от тормозного диска внешний круг.

   Толщина переднего тормозного диска

   - 17 дюймов Стандарт: 28,0 мм (1,10 дюйма)

   - 17 дюймов Предел службы: 26,4 мм (1,04 дюйма)

   - 18 дюймов Стандарт: 30 мм (1,18 дюйма)

   - 18 дюймов Предел службы: 28,4 мм (1,11 дюйма)

   Отклонение: менее 0,005 мм (0,0002 дюйма)



4. 4

   Если износ превышает допустимый, замените диски и колодки в сборе слева и справа. справа от транспортного средства.

Проверка передних тормозных колодок

1. 1

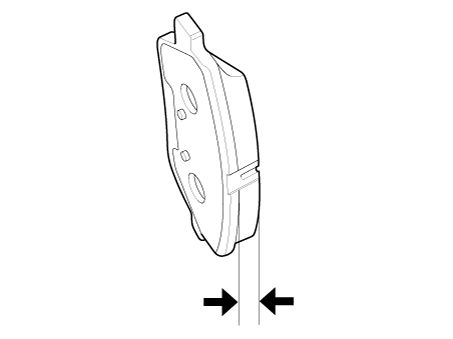

   Проверьте износ колодок. Измерьте толщину колодки и замените ее, если она меньше указанного значения.

   Толщина колодки

   - 17 дюймов Стандартное значение: 9,0 мм (0,35 дюйма)

   - 18 дюймов Стандартное значение: 11,0 мм (0,43 дюйма)

   - 18 дюймов Предел службы: 2,0 мм (0,0787 дюйма)

   - 17, 18 дюймов Предел службы: 2,0 мм (0,0787 дюйма)



2. 2

   Убедитесь, что смазка нанесена на точки скользящего контакта и колодку и защитный металл на предмет повреждений.

Биение переднего тормозного диска проверять

1. 1

   Поместите циферблатный индикатор примерно в 5 мм (0,2 дюйма) от внешней окружности тормозной диск и измерьте биение диска.

   Биение тормозного диска Ограничение: 0,04 мм (0,00157 дюйма) или менее (новый)



2. 2

   Если биение тормозного диска превышает допустимое значение, замените диск, а затем снова измерьте биение.

3. 3

   Если биение не превышает предельного значения, установите тормозной диск, повернув его на 180°, а затем снова проверьте биение тормозного диска.

4. 4

   Если биение невозможно исправить изменением положения тормоза диск, замените тормозной диск.

Задний тормоз

Толщина заднего тормозного диска проверять

1. 1

   Проверьте тормозные колодки на предмет износа и выцветания.

2. 2

   Проверьте тормозной диск на наличие повреждений и трещин.

3. 3

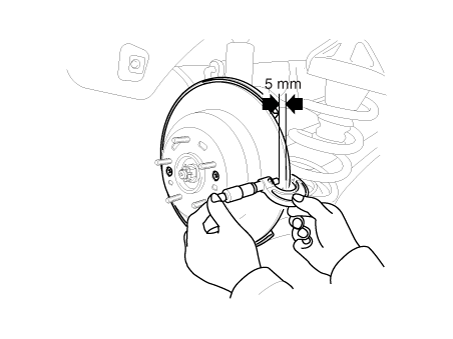

   Удалите всю ржавчину и загрязнения с поверхности и измерьте диск. толщина не менее чем в 8 точках на одинаковом расстоянии (5 мм) от тормозного диска внешний круг.

   Толщина тормозного диска

   - 17 дюймов Стандарт: 13,0 мм (0,51 дюйма)

   - 17 дюймов Предел службы: 11,4 мм (0,44 дюйма)

   - 18 дюймов Стандарт: 22,0 мм (0,86 дюйма)

   - 18 дюймов Предел службы: 20,4 мм (0,80 дюйма)

   Отклонение: менее 0,005 мм (0,0002 дюйма)



4. 4

   Если износ превышает допустимый, замените диски и колодки в сборе слева и справа. справа от транспортного средства.

Проверка задних тормозных колодок

1. 1

   Проверьте износ колодок. Измерьте толщину колодки и замените ее, если она меньше указанного значения.

   Толщина колодки

   - 17 дюймов Стандартное значение: 9,0 мм (0,35 дюйма)

   - 18 дюймов Стандартное значение: 10 мм (0,39 дюйма)

   - 17, 18 дюймов Предел службы: 2,0 мм (0,0787 дюйма)



2. 2

   Убедитесь, что смазка нанесена на точки скользящего контакта и колодку и защитный металл на предмет повреждений.

Биение заднего тормозного диска проверять

1. 1

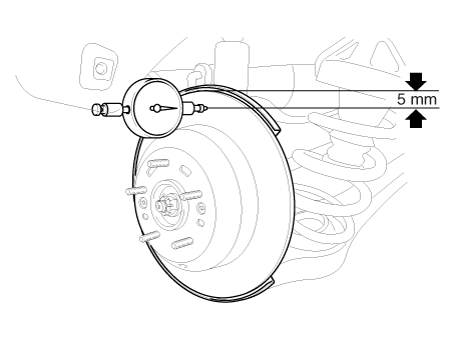

   Поместите циферблатный индикатор примерно в 5 мм (0,2 дюйма) от внешней окружности тормозной диск и измерьте биение диска.

   Биение тормозного диска Ограничение: 0,03 мм (0,00118 дюйма) или менее (новый)



2. 2

   Если биение тормозного диска превышает допустимое значение, замените диск, а затем снова измерьте биение.

3. 3

   Если биение превышает предельную спецификацию, установите тормозной диск повернув его на 180°, а затем снова проверьте биение тормозного диска.

4. 4

   Если биение невозможно исправить изменением положения тормоза диск, замените тормозной диск.
