Хвостовая заслонка в сборе

Компоненты и расположение компонентов

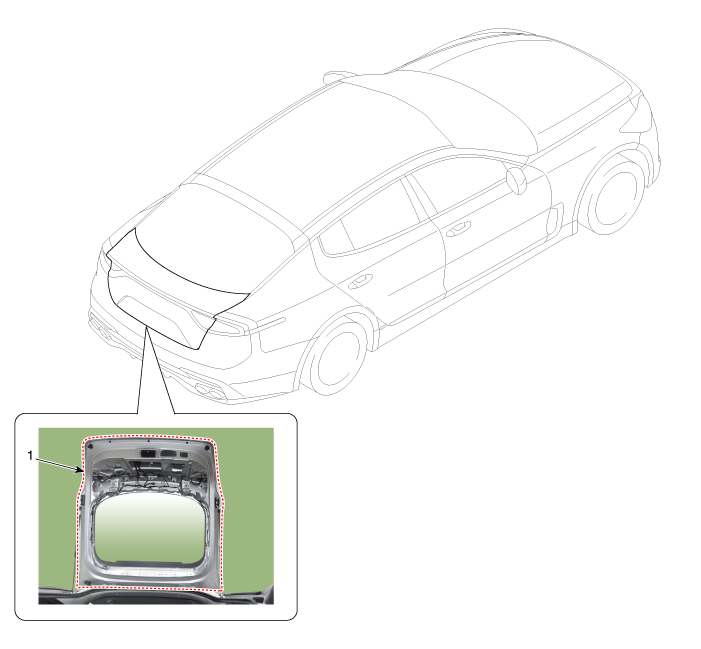

Расположение компонентов

Процедуры ремонта

Замена

1. 1

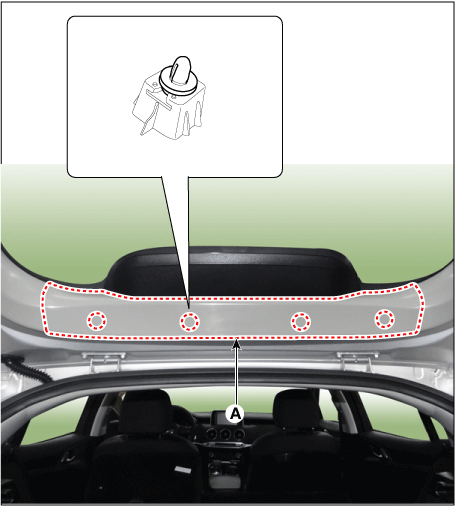

   Снимите верхнюю облицовку задней двери (А).



2. 2

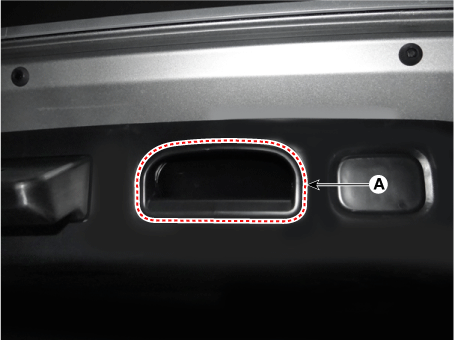

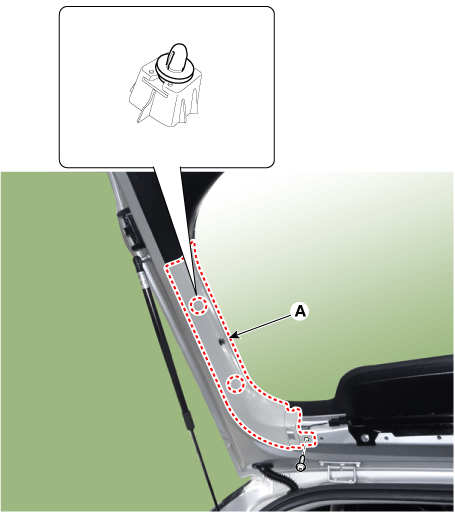

   Снимите боковую обшивку задней двери (А), предварительно ослабив крепежный винт.



3. 3

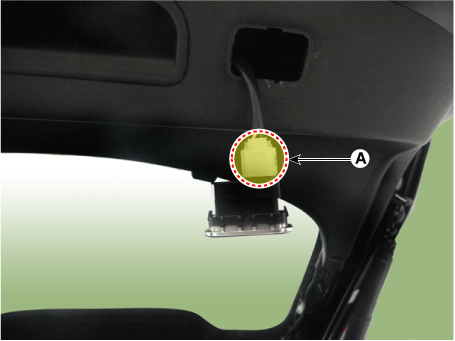

   Снимите заднюю дверь внутри крышки полной ручки (A) с помощью съемника.



4. 4

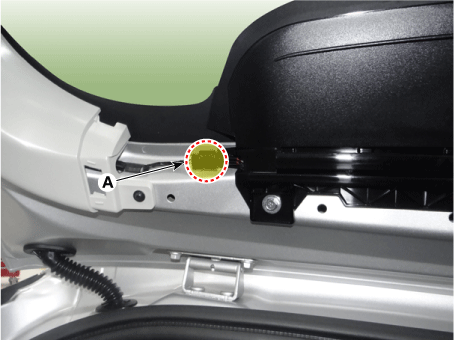

   Разъедините внутренний выключатель электронной двери багажного отделения (A).



5. 5

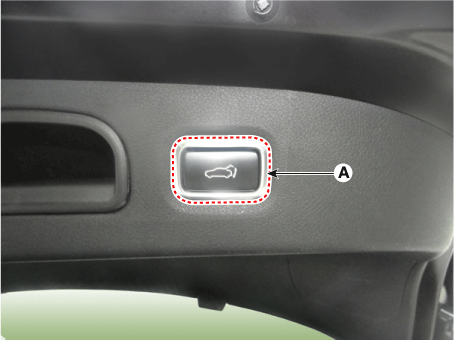

   Снимите внутренний переключатель умной двери багажного отделения после отсоединения разъема. (А).



6. 6

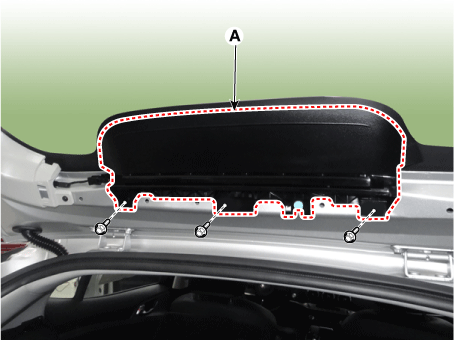

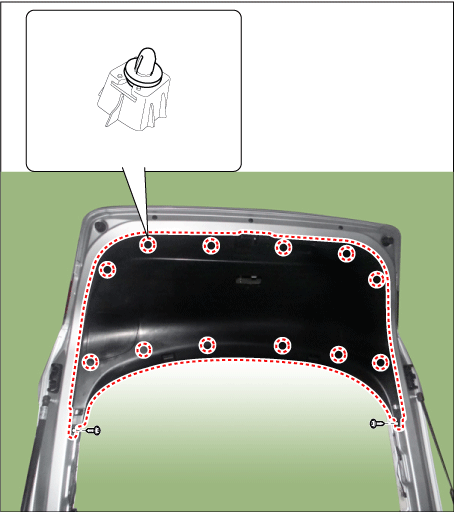

   Снимите обшивку задней двери (А), предварительно ослабив крепежные винты.



7. 7

   Отсоедините верхний разъем стоп-сигнала (А).



8. 8

   Снимите верхний стоп-сигнал (А) после ослабления крепежных болтов.



9. 9

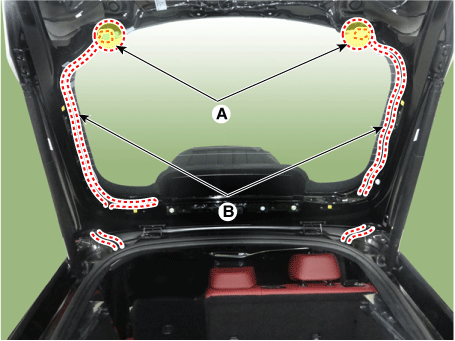

   Отсоедините удлинительный жгут проводов (B) после отсоединения разъемов. (А).



10. 10

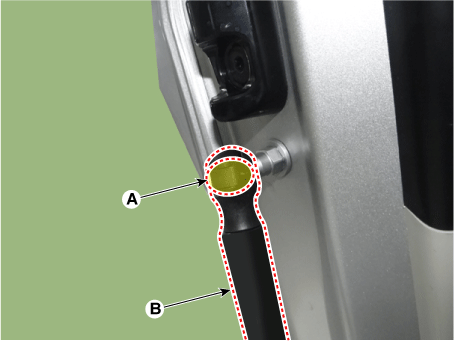

    С помощью отвертки разъедините оба конца подъемника задней двери (B). после снятия зажимов гнезда (A).



11. 11

    Снимите заднюю дверь в сборе (А) после ослабления крепежных болтов.

    Момент затяжки : 21,6–26 Н·м



12. 12

    Установите в порядке, обратном снятию.
