Kia Stonic: модуль подушки безопасности / модуль подушки безопасности пассажира (PAB)

Никогда не измеряйте сопротивление модуля подушки безопасности (пиропатрона) напрямую, т.к. даже с указанным тестовым устройством. Если сопротивление цепи проверено с помощью измерительного прибора, это может привести к непреднамеренному срабатыванию подушки безопасности, что может привести к серьезной травме.

Наденьте перчатки, чтобы защитить руки.

Отсоедините кабель заземления аккумуляторной батареи.

Снимите переднее сиденье.

(См. главу «Кузов — «Переднее сиденье»)

Удалить консоль.

(См. главу «Кузов — «Напольная консоль»)

Снимите верхнюю крышку рулевой колонки (А) с помощью съемника.

Снимите лицевую панель центральной консоли (А) с помощью съемника.

Ослабьте крепежные винты, затем снимите аудиосистему (А).

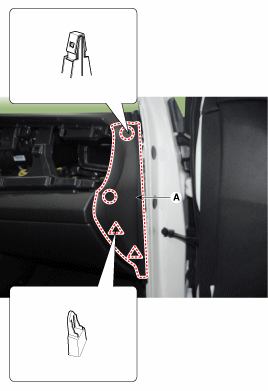

Снимите боковую панель передней панели [RH] (A) с помощью съемника.

Ослабьте крепежные винты, затем боковой вентиляционный канал [RH] (A) удаленный.

Ослабьте крепежные винты, затем панель приборной панели (А) со стороны пассажира. удаленный.

Снимите стопор (В) с перчаточного ящика (А).

Отсоедините демпфирующий элемент (А) от перчаточного ящика.

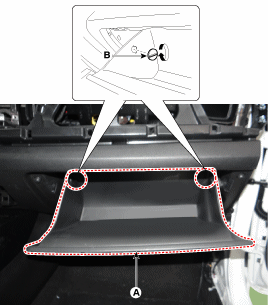

Снимите шарнирные штифты (А), затем снимите перчаточный ящик (В).

Ослабьте крепежные винты, затем отсоедините блок управления отопителем.

Отсоедините разъем (А) и шланг (В), затем блок управления отопителем. удаленный.

Снимите боковую панель передней панели [LH] (A) с помощью съемника.

Снимите крышку блока предохранителей (А) в пространстве для ног пассажира.

Ослабьте крепежные винты, затем трос ручки открывания капота (А). удаленный.

Ослабьте винты, затем снимите нижнюю панель приборов (А).

Отсоедините разъем нижнего переключателя приборной панели (А).

Ослабьте винты, затем снимите нижнюю крышку приборной панели (А).

Разъем кнопки пуска/останова (A) и разъем (B) Отсоедините выключатель аварийной световой сигнализации.

Опустите рулевую колонку, предварительно ослабив крепежные винты.

(См. главу «Рулевое управление» — «Рулевая колонка и рулевой вал»)

Ослабьте крепежные винты, затем снимите комбинированный счетчик (А).

Отсоедините разъем комбинированного счетчика (А), затем снимите комбинированный счетчик.

Снимите облицовку передней стойки (А) с помощью съемника.

Снимите переднюю панель со стороны водителя и воздуховод (А).

Снимите фотодатчик (А) с помощью съемника.

Отсоедините разъем фотодатчика, затем снимите фотодатчик (А).

Отсоедините разъем фотодатчика, затем снимите фотодатчик (А).

Ослабьте крепежные винты и гайки, затем главную панель приборов (A). Удалять.

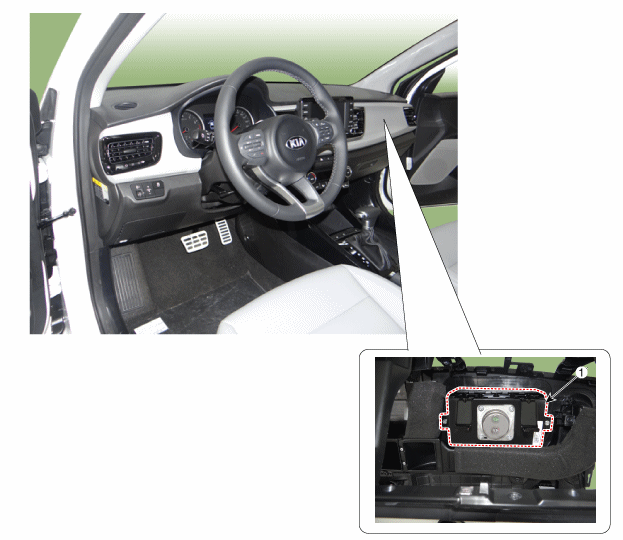

Вывернуть винты и снять подушку безопасности пассажира (А).

Установка производится в порядке, обратном снятию.

• Убедитесь, что приборная панель правильно установлена ​​на направляющие штифты сидят. • Прежде чем затягивать винты, убедитесь, что жгуты проводов приборной панели не пережаты. • Убедитесь, что кабельные разъемы правильно подключены и что антенный кабель правильно подключен является. • Введите код для радио, затем предустановки для радиостанций клиента.
