Руководство по ремонту Kia Stonic (YB) / Хромированное внутреннее зеркало заднего вида с электроприводом

Компоненты и обзор компонентов
ОБЗОР КОМПОНЕНТОВ

описание и работа
Описание

Электрохроматическое внутреннее зеркало заднего вида (ECM) служит для Приглушите свет, отражающийся в зеркале заднего вида автомобиля. Датчик в зеркале обнаруживает яркость. Если фары следующего автомобиля отражаются в зеркале химический слой в зеркале реагирует на яркость и изменяется коэффициент отражения от 10 до 70%. При включении задней передачи зеркало яркий свет независимо от окружающей среды.ECM получает сигналы через напряжение, массу и реверс и использует два датчика для измерения интенсивности бликов.

1.

Передний датчик определяет, темно ли вокруг достаточно для активации функции.

2.

Задний датчик обнаруживает блики от зеркала. При обнаружении бликов датчик передает сигнал на затемнение зеркала

3.

Модуль ECM перейдет к уровню, определяемому задним датчиком. затемненный. Когда блики больше не обнаруживаются, функция деактивируется.

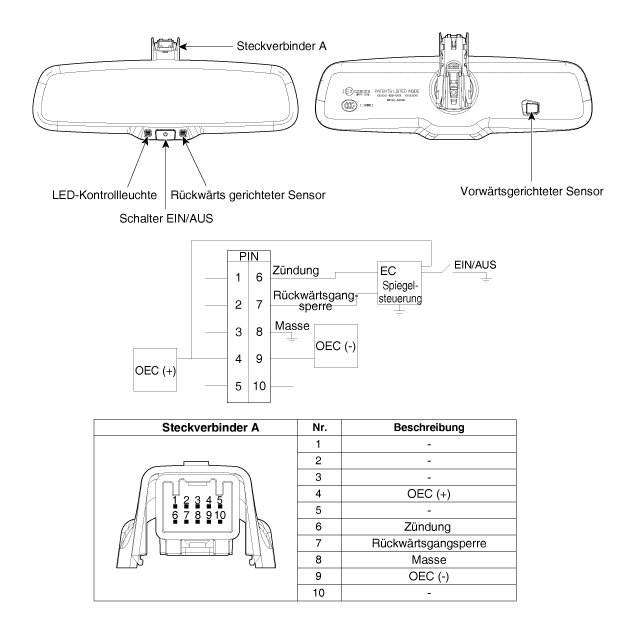

(1. Светодиодный индикатор, 2 Переключатель ВКЛ/ВЫКЛ 3. Задняя сторона Датчик 4 Датчик, обращенный вперед)

ФУНКЦИЯ АВТОМАТИЧЕСКОГО ЗАТЕМНЕНИЯ

Для лучшей видимости при вождении ночью зеркало автоматически затемняется, когда водитель может быть ослеплен фарами движущихся сзади автомобилей. Функцией автоматического затемнения можно управлять с помощью кнопки включения/выключения затемнения. регулироваться:

1.

Если кнопка управления дольше 3 секунд, но менее 6 секунд нажата, функция автоматического затемнения отключается. Это можно узнать по тому, что светодиод с зеленым индикатором состояния выключается.

2.

При повторном нажатии кнопки управления более 3 секунд, но менее При нажатии на 6 секунд включается функция автоматического затемнения. Это можно узнать по тому, что светодиод гаснет, и индикатор состояния загорается зеленым.

При каждом запуске двигателя зеркало меняется на Положение включения по умолчанию "ВКЛ".

процедуры ремонта
ТЕСТ

Выполните следующую процедуру, чтобы убедиться, что ECM работает нормально.

1.

Включите зажигание.

2.

Закройте передний датчик освещенности.

3.

Посветите фонариком на задний датчик.

4.

ECM начинает процесс затемнения, как только Датчик определяет определенный уровень яркости.

Если этот тест выполняется при дневном свете, ECM быть затемненным, как только передний датчик будет затемнен становится.

5.

При включении задней передачи дисплей ECM не должен тускнеть.

Когда свет падает как на лицо, обращенное вперед, так и на лицо, обращенное назад попадает на датчик, обращенный назад, блок ЕСМ не должен затемняться.

расширение
1.

Снимите крышку троса зеркала (А).

2.

Отсоедините разъем зеркала (А).

3.

Потяните зеркало (А) вверх в направлении стрелки.

Будьте осторожны, чтобы не взяться за монтажный кронштейн (B) при снятии зеркало не повреждено.

монтаж
1.

При установке зеркал будьте осторожны, чтобы не повредить кронштейн.

2.

Подсоедините разъемы, затяните винт и крышку зеркала. и прикрепите крышку датчика дождя.
