Dachverkleidungseinheit

Компоненты и обзор компонентов

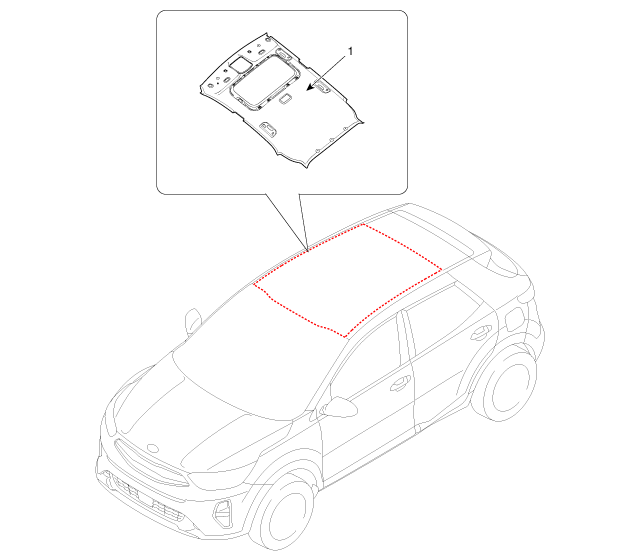

ОБЗОР КОМПОНЕНТОВ

процедуры ремонта

СНЯТИЕ И УСТАНОВКА

1. 1

   Снимите переднее сиденье.

   (См. «Переднее сиденье» — «Переднее сиденье»).

2. 2

   Снять заднее сиденье.

   (См. Заднее сиденье — «Заднее сиденье»)

3. 3

   Снимите облицовку передней стойки (А) с помощью съемника.



4. 4

   Снимите панель подножки (А) передней двери с помощью съемника.



5. 5

   Снимите заднюю панель коромысел (А) с помощью съемника.



6. 6

   Отсоедините крепление переднего ремня безопасности (В) от системы EFD (А).



7. 7

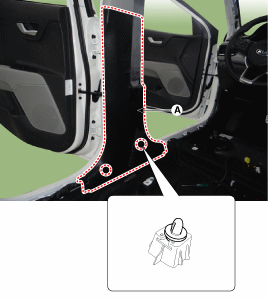

   Снимите нижнюю облицовку средней стойки (А) с помощью съемника.



8-й.	Снимите верхнюю отделку средней стойки (А) с помощью съемника.

1. 1

   Снимите крышку багажника (А).



2. 2

   Снимите задний поперечный обтекатель (А) с помощью съемника.



3. 3

   Ослабьте фиксирующий винт, затем опустите крепление ремня безопасности заднего сиденья. (А) отделить.

   Момент затяжки: 39,2 ~ 54 Н·м



4. 4

   Ослабьте крепежные винты, затем снимите боковую панель багажника (А).



5. 5

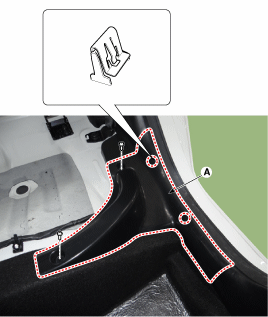

   Снимите облицовку задней стойки (А) с помощью съемника.



6. 6

   Ослабьте винт и снимите солнцезащитный козырек (А).



7. 7

   Ослабьте винты, затем снимите держатель (А).



8. 8

   Отсоедините колпачки поручней (А).



9. 9

   Ослабьте крепежные винты, затем кронштейн поручня (А) со стороны пассажира. удаленный.



10. 10

    Ослабьте крепежные винты, затем снимите лампу на потолочной консоли (А).



11. 11

    Отсоедините разъем (А) и снимите верхний консольный фонарь.



12. 12

    Снимите линзу комнатного фонаря (А) с помощью съемника.



13. 13

    Ослабьте винты и снимите комнатную лампу (A).



14. 14

    Отсоедините разъем (A) лампы салона (B) и лампы салона. Удалять.



15. 15

    Снимите крышку зеркала ECM (А).



16. 16

    Отсоедините разъем зеркала ECM (А).



17. 17

    Ослабьте винт крепления зеркала ЕСМ, затем основание зеркала ЕСМ. нажмите вверх, чтобы снять зеркало в сборе (A).



18. 18

    Отсоедините разъем крыши (А), затем снимите монтажные зажимы.

    [СТОРОНА ВОДИТЕЛЯ]



    [СО СТОРОНЫ ПАССАЖИРА]



19. 19

    Снимите фиксирующие зажимы обшивки потолка (А).

    (Спереди)





20. 20

    Отсоедините разъем электродвигателя люка (А).



21. 21

    Снимите обивку потолка (А) с автомобиля через заднюю дверь.



22. 22

    Установка производится в порядке, обратном снятию.
