Kia Stonic: крышка багажника / блок багажника

Руководство по ремонту Kia Stonic (YB) / заднее сиденье / задняя дверь / задняя дверь

Компоненты и обзор компонентов

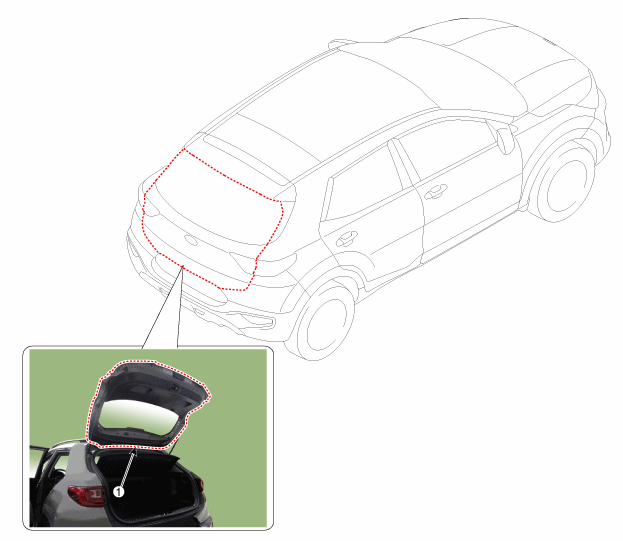

ОБЗОР КОМПОНЕНТОВ

1. Задняя дверь

процедуры ремонта

СНЯТИЕ И УСТАНОВКА

Наденьте перчатки, чтобы защитить руки.

•	Используя инструмент для снятия пластиковой панели, некоторые детали с внутренней подкладки, не царапая поверхность.

•	Не повредите обшивку и листовой металл.

1.	Освободите зажимы и винты крепления панели задней двери.

2.	Снимите панель обшивки задней двери (А) с помощью съемника.

3.	Снимите форсунку омывателя и прокладку разъема (А).

4.	Отсоедините шланг жиклера омывателя (А).

5.	Отсоедините верхний разъем стоп-сигнала (А).

Ослабьте гайки крепления заднего спойлера.

Момент затяжки:

5,9~6,4 Нм (0,6~0,65 кгм)

7.	Снимите задний спойлер (А).

8-й.	Отсоедините разъем удлинителя задней двери (А).

9.	Отсоедините проводку удлинителя задней двери (А).

10	Отсоедините разъемы и жгут задней двери (А).

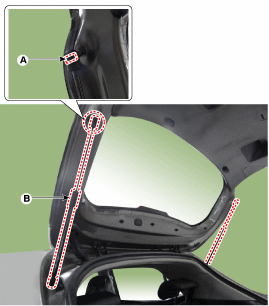

11.	Снимите зажимы разъема (A) с помощью отвертки, а затем отсоедините подъемник задней двери (В).

12.

Ослабьте крепежные винты, затем снимите заднюю дверь в сборе (А).

Момент затяжки:

21,6~26,5 Нм (2,2~2,7 кгм)

13.

Установка производится в порядке, обратном снятию.

•	Проверить штекерное соединение

•	Замените поврежденные клипсы.
