Задняя ступица/держатель

Компоненты и обзор компонентов

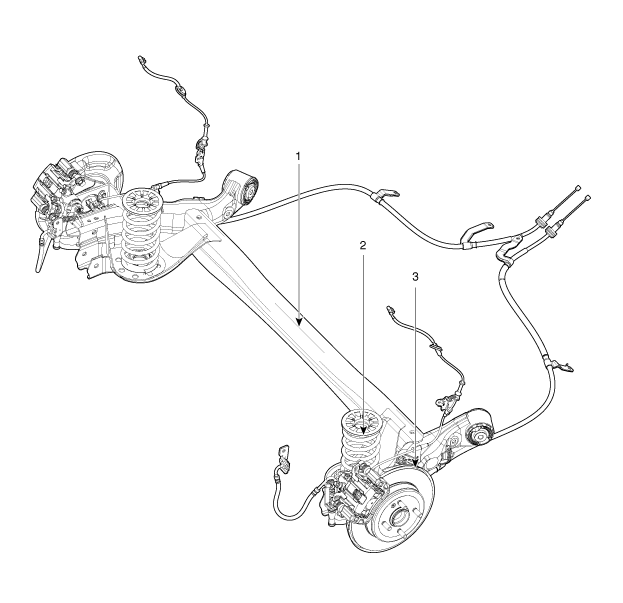

ОБЗОР КОМПОНЕНТОВ

процедуры ремонта

расширение

1. 1

   Снимите колесо и шину.

   Момент затяжки. 107,9~128 Н·м



2. 2

   Снимите тормозной зажим (А) и трос стояночного тормоза (В).





3. 3

   Снимите задний суппорт (А).

   Момент затяжки. 78,4~98 Н·м



4. 4

   Сначала ослабьте крепежный винт, а затем колесный тормозной диск (А).

   Момент затяжки. 4,9~6,9 Н·м



5. 5

   Ослабьте винты и снимите ступицу (А) с оси торсиона.

   Момент затяжки. 49,0~59 Н·м



6. 6

   Установка производится в порядке, обратном снятию.

ТЕСТ

1. 1

   Проверьте ступицу на наличие трещин и износ зубьев.

2. 2

   Проверьте тормозной диск на наличие царапин и повреждений.

3. 3

   Проверить поворотный кулак на наличие трещин

4. 4

   Проверьте подшипники на наличие трещин или повреждений.
