Зюндспуле
Beschreibung und bedienung
Beschreibung
Eine Zündspule ist eine Induktionsspule in einem Motorzündsystem, dass die niedrige Spannung der Batterie in die Hochspannung umwandelt, die benötigt wird, einen elektrischen Funken in den Zündkerzen zu erzeugen, damit der Kraftstoff entzündet werden kann. Zündspulen verfügen über einen internen Widerstand, wohingegen andere einen Widerstandsdraht oder einen externen Widerstand dafür verwenden, den Strom von der 12-V-Versorgung der Batterie in die Spule zu begrenzen.
Schematische darstellungen

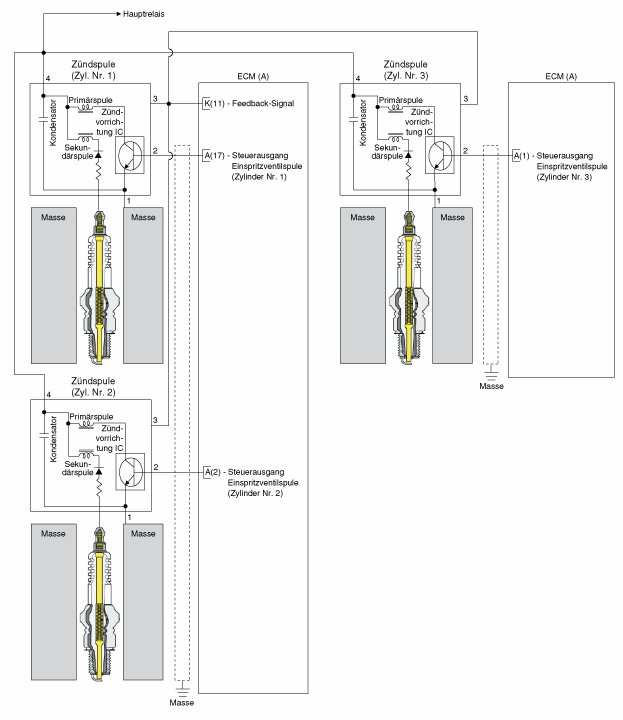

Шальтплан

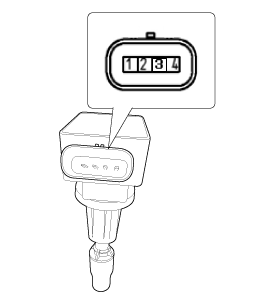

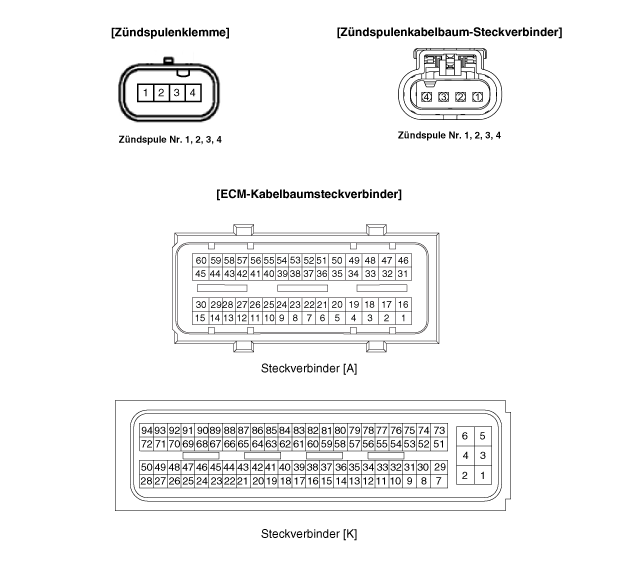

Steckverbinder-Ansichten
Zündspule Klemmenfunktion
Zündspule (Зилиндер номер 1)
| PIN-Nr. | Beschreibung | АНГЕШЛОССЕН АН |
| 1 | Массе | ФАРВЕРК |
| 2 | Steuerausgang Zündspule Nr. 1 | ЕСМ А(17) |
| 3 | - | |
| 4 | Батареистром (B+) | ОТРЕЛЕ |
Zündspule (Зилиндер номер 2)
| PIN-Nr. | Beschreibung | АНГЕШЛОССЕН АН |
| 1 | Массе | ФАРВЕРК |
| 2 | Steuerausgang Zündspule Nr. 2 | ЕСМ А(2) |
| 3 | - | |
| 4 | Батареистром (B+) | ОТРЕЛЕ |
Zündspule (Зилиндер номер 3)
| PIN-Nr. | Beschreibung | АНГЕШЛОССЕН АН |
| 1 | Массе | ФАРВЕРК |
| 2 | Steuerausgang Zündspule Nr. 3 | ЕСМ А(1) |
| 3 | - | |
| 4 | Батареистром (B+) | ОТРЕЛЕ |
Репаратурверфарен
Аусбау
Zündung ausschalten und Batterieminuspol (-) abklemmen.
Motorabdeckung (A) abbauen.
Zündspule Steckverbinder (A) abziehen.
Befestigungsschrauben lösen, dann Zündspule (A) ausbauen.
Zündspulenbefestigungsschraube: 9,8 ~ 11,8 Н·м
Эйнбау
Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
ПРЮФУНГ
Den Widerstand an der Primärspule zwischen den Klemmen 2 und 4 messen.
Стандартное сопротивление 0,607 Ом ± 15% [20 °C]
