Резистор вентилятора

Место в руководстве: Отопление, вентиляция, кондиционирование
Общая информация — 8Усовершенствованная система помощи водителю (ADAS) — 21Обслуживание — 27Механическая система двигателя — 45Электрическая система двигателя — 11Система контроля выбросов — 11Управление двигателем/топливная система — 25Автоматическая трансмиссия — 20Карданный вал и ось — 7Подвесная система — 22Рулевая система — 7Сдержанность — 11Тормозная система — 22Кузов (внутри и снаружи) — 116Электрическая система кузова — 90Отопление, вентиляция, кондиционирование — 32
5шагов
~30мин
2/5сложность
Выполнено 0 из 5

Процедуры ремонта

осмотр

  1. Измерьте сопротивление между клеммами.

  2. измеренное сопротивление не соответствует спецификации, резистор вентилятора необходимо заменить. (после снятия резистора)

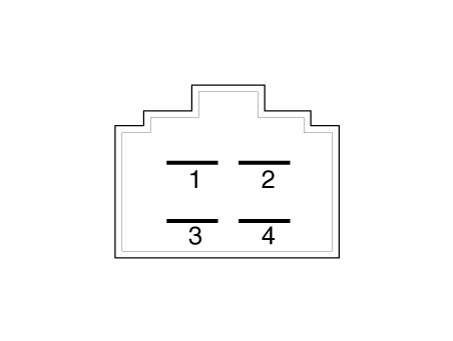

    1. Пин №

      1. МЛ
      2. МЗ      		 3. ПРИВЕТ
      4. ЛО

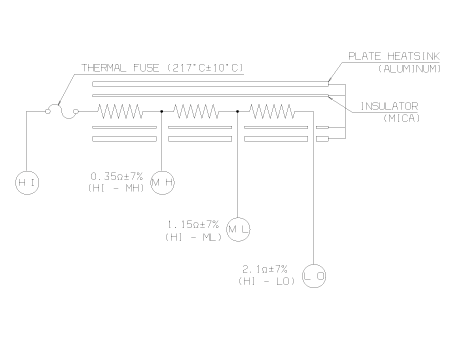

    2. Принципиальная электрическая схема

Замена

  1. Отсоедините отрицательную (-) клемму аккумуляторной батареи.

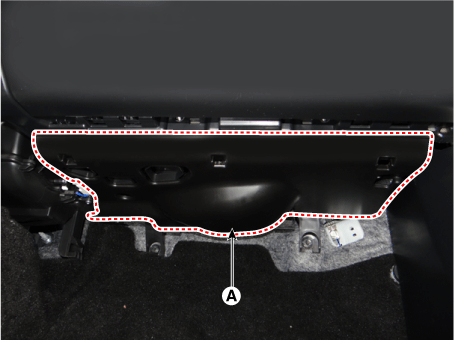

  2. Снимите защитную накладку под крышкой (А).

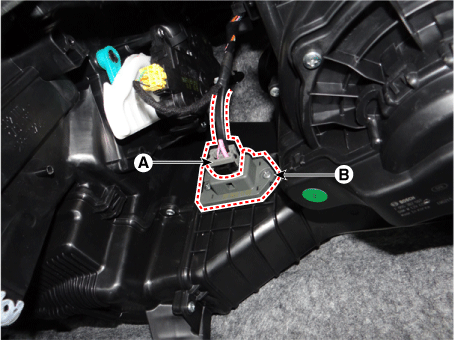

  3. Отсоедините разъем (А) и снимите резистор вентилятора (В). после ослабления крепежных винтов.
