Блок воздуходувки

Компоненты и расположение компонентов

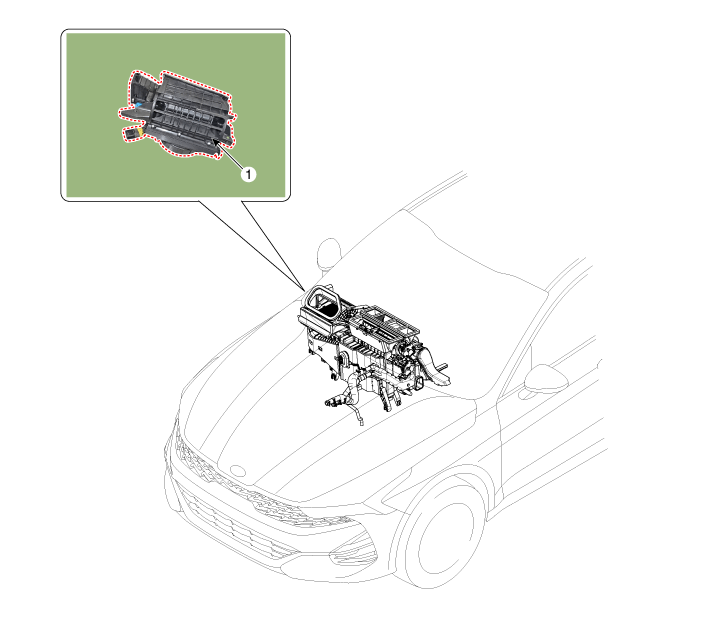

Расположение компонента

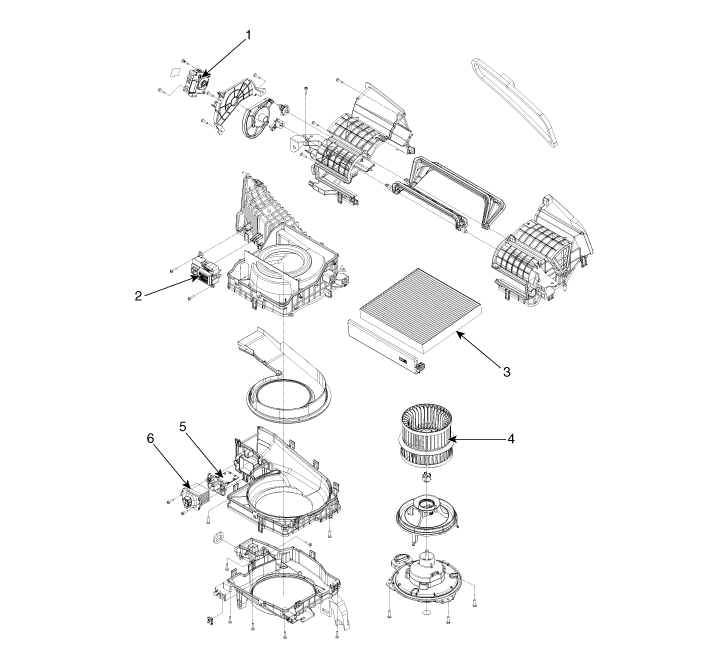

Компоненты

Процедуры ремонта

Замена

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Восстановите хладагент с помощью станции восстановления/переработки/зарядки.

3. 3

   Когда двигатель остынет, слейте охлаждающую жидкость двигателя из радиатора.

   G 2.0 NU MPI (см. Механическая система двигателя — «Охлаждающая жидкость»)

   G 2.5 GDI THETA II (см. Механическая система двигателя — «Охлаждающая жидкость»)

4. 4

   Снимите верхнюю крышку капота.

   (См. Корпус — «Верхняя крышка кожуха»)

5. 5

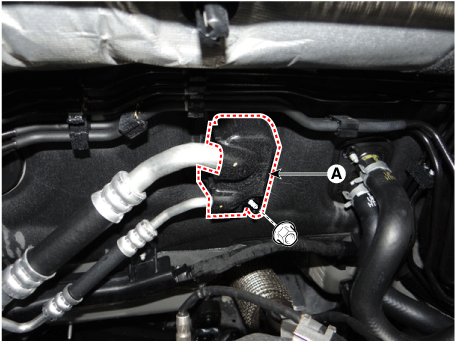

   Ослабьте крепежную гайку и снимите крышку расширительного клапана (А).

   Момент затяжки : 8,8–13,7 Н·м



6. 6

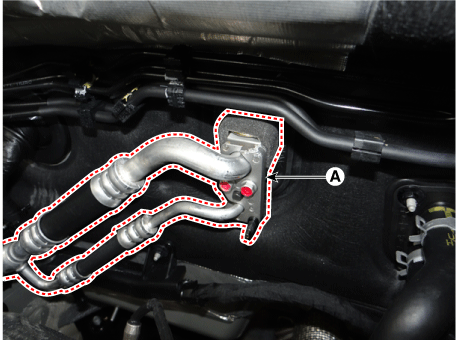

   Ослабьте крепежные болты и отделите расширительный клапан (А) от сердцевины испарителя.

   Момент затяжки : 8,8–13,7 Н·м



7. 7

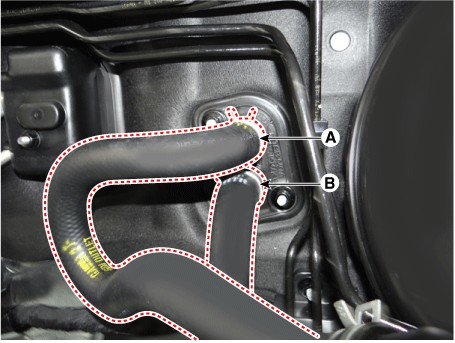

   Разъедините шланг отопителя (А) и (В).



8. 8

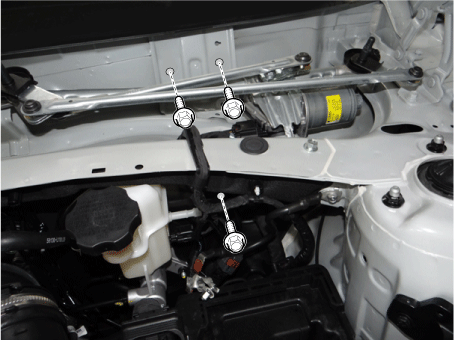

   Ослабьте болты крепления поперечной балки капота.



9. 9

   Снимите переднее сиденье в сборе.

   (См. Кузов — «Переднее сиденье в сборе»)

10. 10

    Снимите напольную консоль в сборе.

    (См. Кузов — «Узел напольной консоли»)

11. 11

    Снимите центральную панель аварийной подушки.

    (См. Кузов — «Центральная панель аварийной площадки»)

12. 12

    Снимите облицовку передней стойки.

    (См. Кузов — «Облицовка передней стойки»)

13. 13

    Снимите боковую отделку капота.

    (См. Кузов — «Боковая отделка капота»)

14. 14

    Снимите нижнюю панель кожуха рулевой колонки.

    (См. Кузов — «Панель кожуха рулевой колонки»)

15. 15

    Снимите рулевое колесо.

    (См. Система рулевого управления — «Рулевое колесо»)

16. 16

    Снимите многофункциональный переключатель.

    (См. Электрическая система кузова — «Многофункциональный переключатель»)

17. 17

    Опустите рулевую колонку после ослабления крепежных болтов.

    (См. Система рулевого управления — «Рулевая колонка и вал»)

18. 18

    Снимите педаль акселератора.

    (См. Управление двигателем/топливная система — «Педаль акселератора»)

19. 19

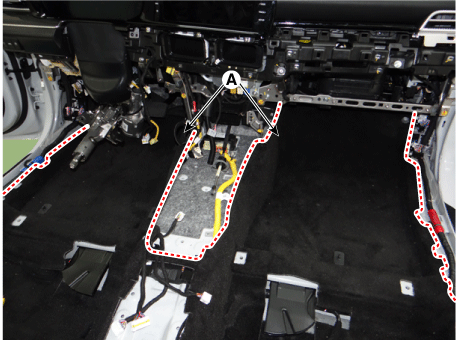

    Отделите напольный ковер (А), чтобы освободить место для снятия обогревателя задней части салона. канал.



20. 20

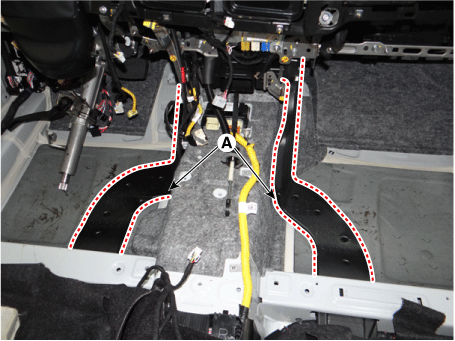

    Снимите задний воздуховод обогревателя (А).



21. 21

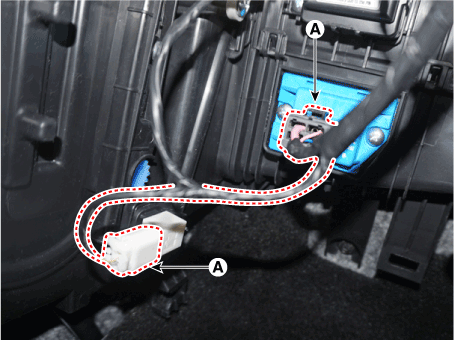

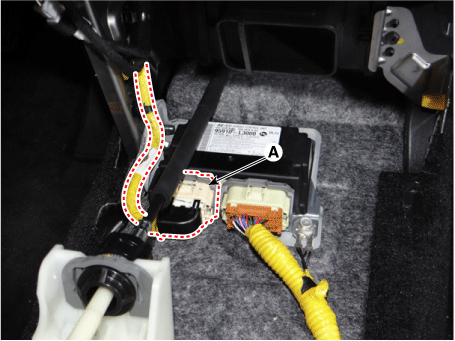

    Отсоедините разъем (А) модуля управления подушками безопасности (SRSCM).



22. 22

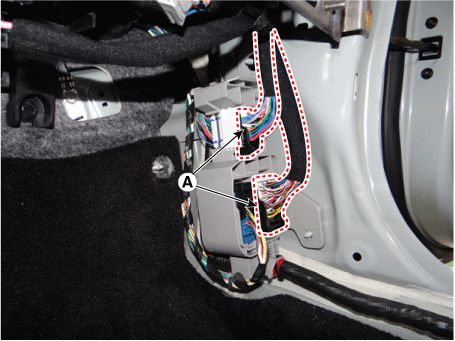

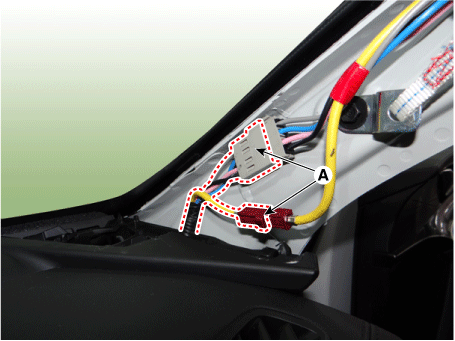

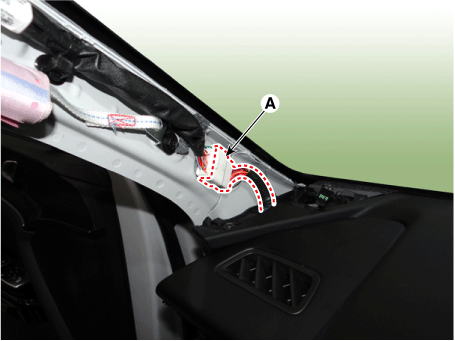

    Ослабьте зажимы крепления передней стойки и разъедините разъемы (А).

    [левый]



    [Правый]



23. 23

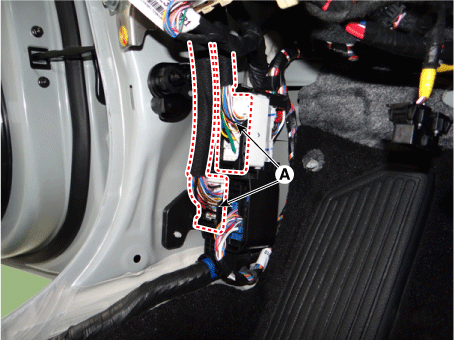

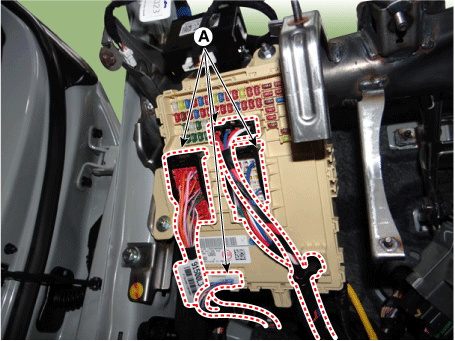

    Разъедините разъемы распределительной коробки (А).



24. 24

    Разъедините разъемы мультибокса (А).

    [левый]



    [Правый]



25. 25

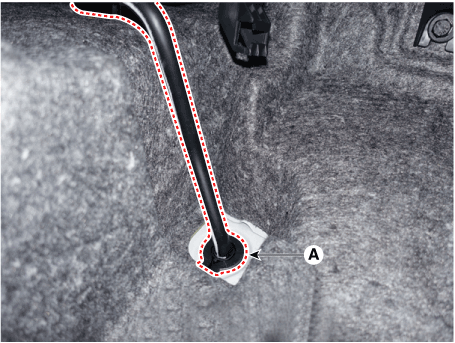

    Снимите сливной шланг (А).



26. 26

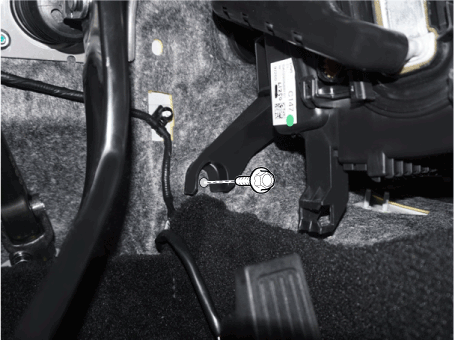

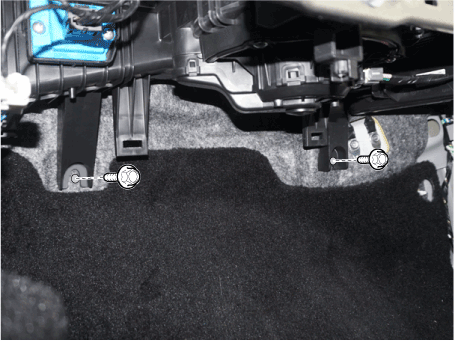

    Снимите нижний болт крепления блока вентилятора.

    Момент затяжки : 3,9–5,9 Н·м

    [левый]



    [Правый]



27. 27

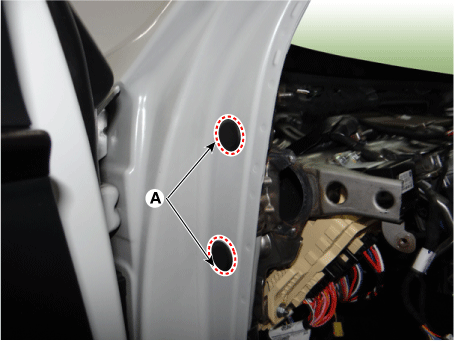

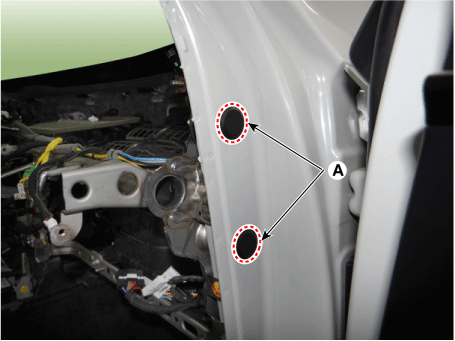

    Снимите отверстия для заглушек (А).

28. 28

    Ослабьте боковые болты крепления поперечины капота.

    [левый]



    [Правый]



29. 29

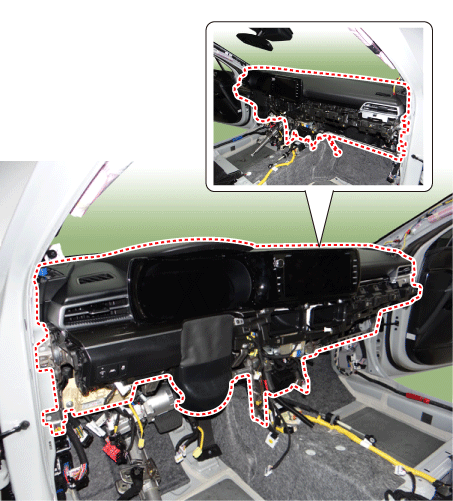

    После ослабления болтов и гаек снимите защитную накладку и обогреватель. узел вентилятора (A) вместе.



30. 30

    Снимите встроенный блок управления кузовом.

    (См. Электрическая система кузова — «Интегрированный блок управления кузовным оборудованием (IBU)»).

31. 31

    Снимите блок управления отопителем.

    (См. раздел «Отопление, вентиляция и кондиционирование воздуха» — «Управление отопителем»). Единица")

32. 32

    Отсоедините разъемы и проводку блока отопителя и вентилятора.

    [левый]

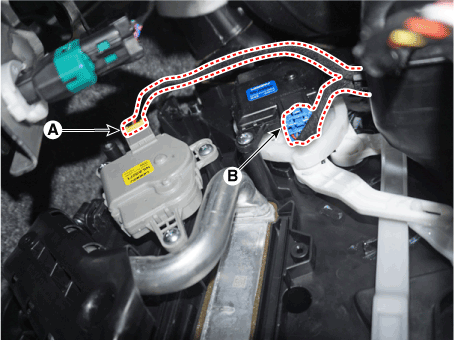

    1. Разделите исполнительный механизм регулирования температуры [LH] (A) и регулятор режима. разъемы привода (B).



    [Правый]

    1. Разъедините разъем привода системы автоматического предотвращения запотевания (А).

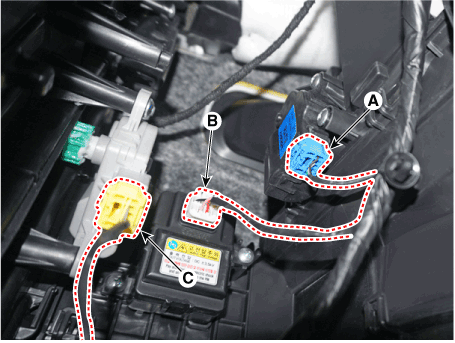

    2. Разделите привод впуска (A), кластерный ионизатор (B) и датчик температуры. разъемы привода управления [RH] (C).



    3. Разъедините разъемы датчика испарителя (a) и силового полевого транзистора (B).

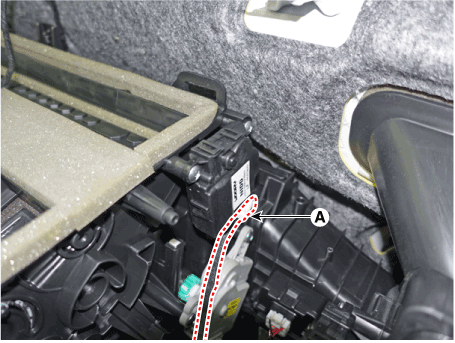

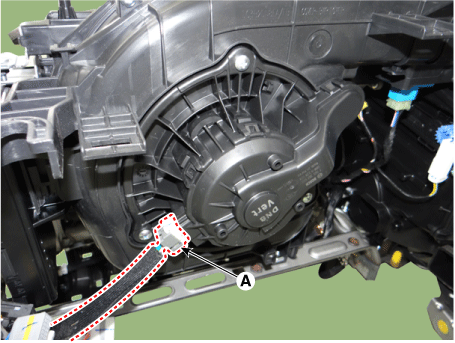

    4. Отсоедините разъем электродвигателя вентилятора (А).



33. 33

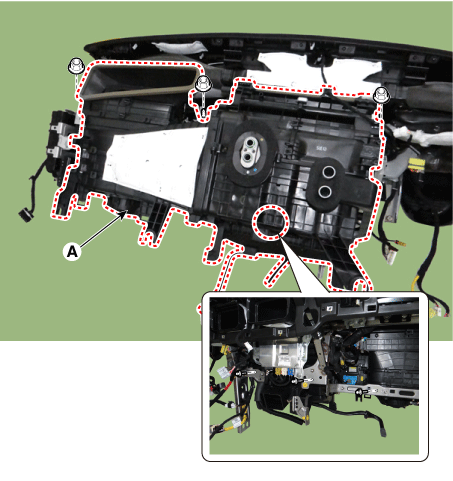

    Ослабьте крепежные гайки, болты и снимите блок отопителя и вентилятора (А). с аварийной площадки.



34. 34

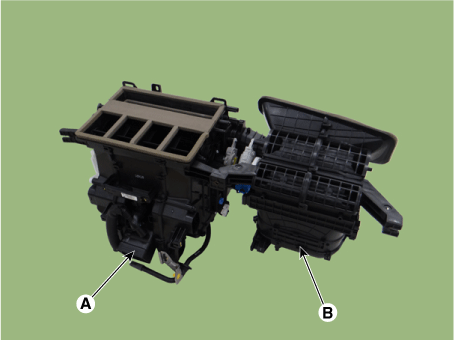

    Ослабьте крепежные винты, отделите блок отопителя (А) и блок вентилятора. (Б).



35. 35

    Для установки выполните процедуру удаления в обратном порядке.
