Kia Picanto: Система подачи топлива/топливный насос

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Управление двигателем/топливная система / Система подачи топлива / Топливный насос

Процедуры ремонта

осмотр

[Топливный насос]

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.	Снимите топливный насос в сборе.

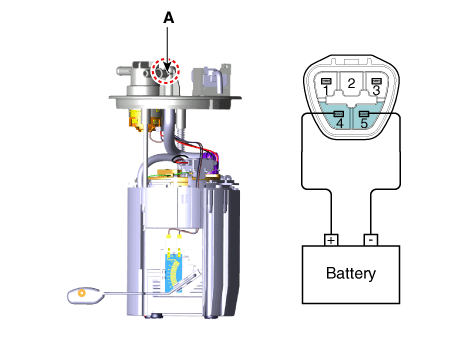

Проверьте работу двигателя, подключив разъем топливного насоса (A), подключив питание (№ 2) и массу (№ 4).

Пин №	Описание
1	Сигнал датчика топлива (+)
2	-
3	Масса датчика топлива (-)
4	Двигатель топливного насоса (+)
5	Электродвигатель топливного насоса (-)

[Отправитель топлива]

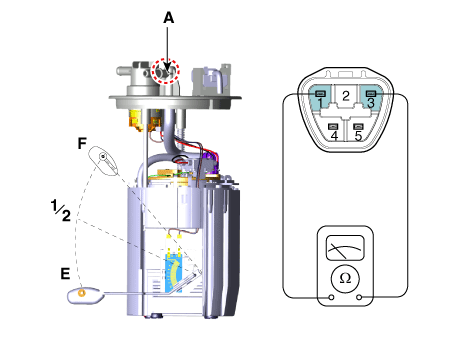

С помощью омметра измерьте сопротивление между контактами 1 и 3 разъема датчика (А) на каждом уровне поплавка.

Пин №	Описание
1	Сигнал датчика топлива (+)
2	-
3	Масса датчика топлива (-)
4	Двигатель топливного насоса (+)
5	Электродвигатель топливного насоса (-)

Также проверьте плавность изменения сопротивления при перемещении поплавка из положения «Е» в положение «F».

Позиция	Сопротивление (Ом)	Емкость (л)
Е	298 - 305	3.0
Контрольная лампа кластера	188 - 192	6,6
1/2	80,4 - 84,4	18.2
Ф	14 - 16	33,7

Удаление

1.	Сбросьте остаточное давление в топливопроводе. (См. Система подачи – «Сбросьте остаточное давление в топливопроводе»)

2.	Снимите заднее сиденье. (См. Кузов — «Заднее сиденье в сборе»)

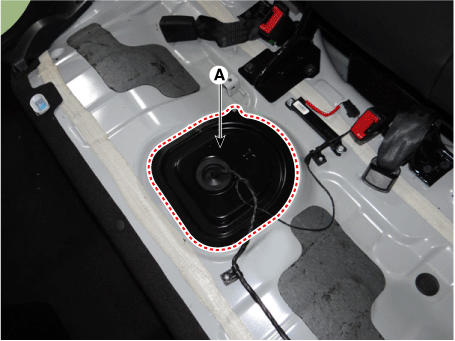

3.	Снимите сервисную крышку топливного насоса (А).

4.	Отсоедините разъем топливного насоса (А).

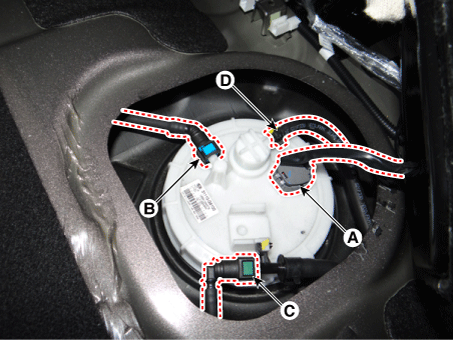

5.	Отсоедините быстроразъемное соединение трубки подачи топлива (B), быстроразъемное соединение трубки подачи пара (C) и паровой шланг (D).

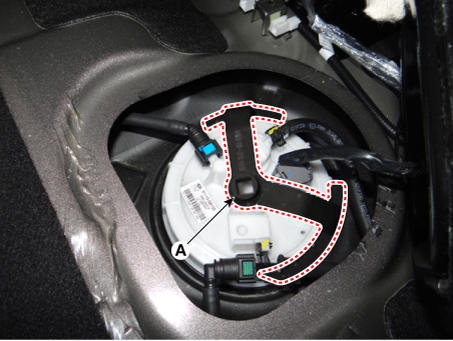

6.	Снимите крышку пластины топливного насоса с помощью специального сервисного инструмента (A) [№: 09310-2S100 или 09310-3P100].

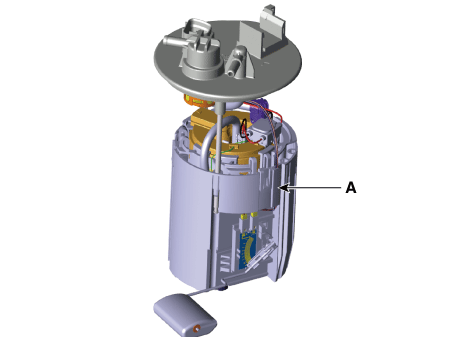

7.	Снимите топливный насос (А).

Монтаж

Установка обратна снятию.

Внимательно отметьте направление топливного насоса во время установки. (См. канавку на топливном баке.)
