Заливная горловина в сборе

Процедуры ремонта

Удаление

1. 1

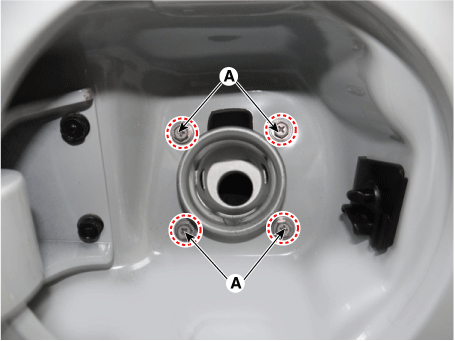

   Откройте лючок топливного бака и отверните болты крепления горловины (А). Болт крепления заливной горловины в сборе: 7,8–11,8 Н·м



2. 2
   Оставил транспортное средство.
3. 3
   Снимите заднее левое колесо, шину и внутреннюю колесную нишу.
4. 4
   Отсоедините заливной шланг (А), выравнивающий шланг (В) и вентиляционный шланг (С).



5. 5

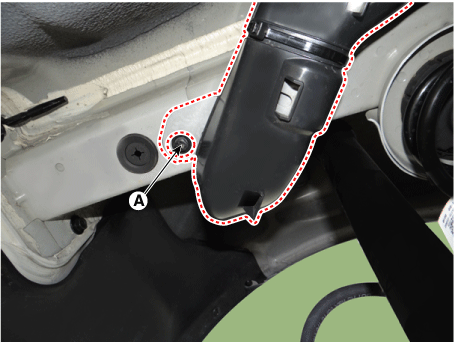

   Снимите узел заливной горловины с автомобиля, отвернув установочный болт кронштейна (А). Болт крепления кронштейна заливной горловины: 7,8–11,8 Н·м



Монтаж

1. Установка обратна снятию.
