Двигатель топливного насоса

Процедуры ремонта

Удаление

1. 1
   Снимите топливный насос. (См. Система подачи топлива — «Топливный насос»)
2. 2

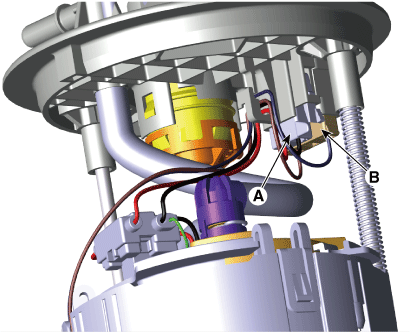

   Отсоедините разъем электродвигателя топливного насоса (А) и разъем датчика уровня топлива (В).



3. 3

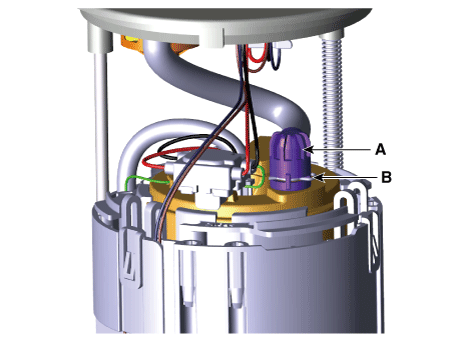

   Отсоедините быстроразъемный соединитель (А) трубки подачи топлива, предварительно сняв фиксирующий зажим (В).



4. 4
   Снимите фиксирующий зажим трубки амортизатора (A), а затем отделите головку в сборе (B) от чашки резервуара.



5. 5

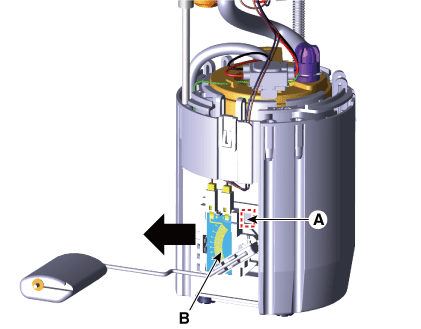

   Нажмите на фиксирующий крюк (А) отверткой и снимите датчик уровня топлива в направлении стрелки.



6. 6

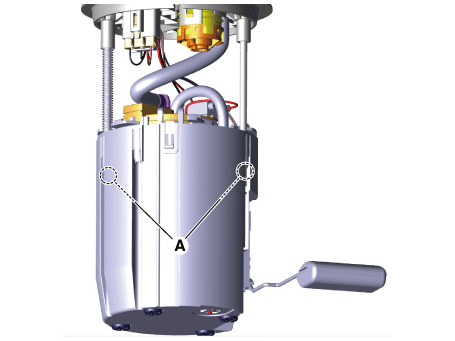

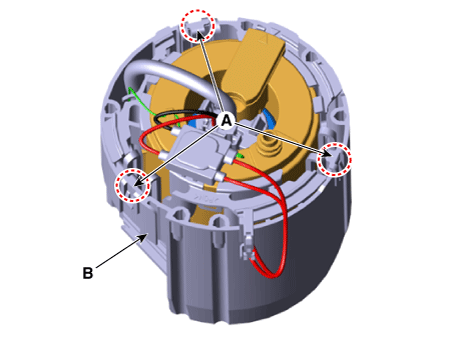

   Снимите чашку-бачок (В) после освобождения фиксирующих крючков (А).



7. 7

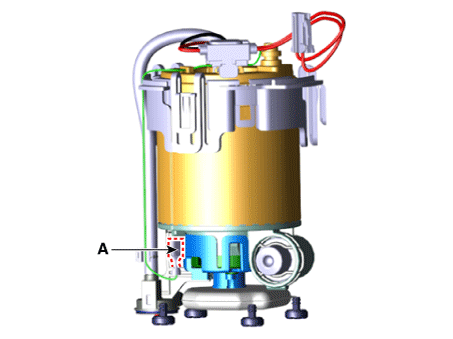

   Отсоедините контакт заземления (А).



8. 8

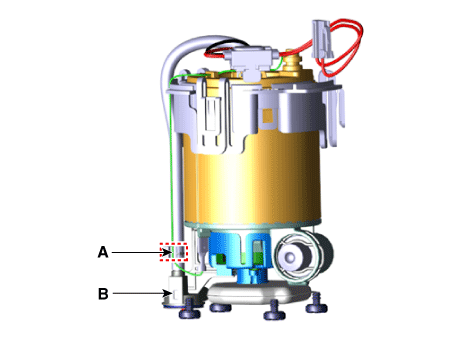

   Снимите фиксирующий зажим (A) и помогите насосу в сборе (B).



9. 9

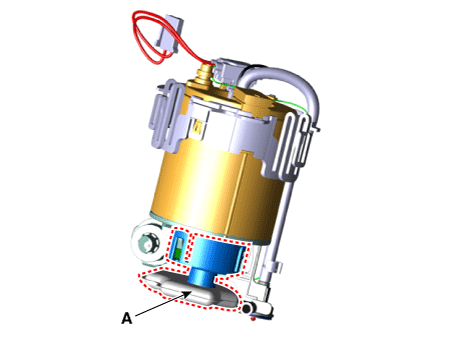

   Снимите свободный фильтр (A) после освобождения фиксирующих крючков.



10. 10

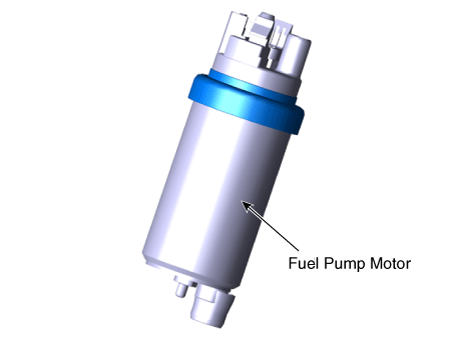

    Отделите электродвигатель насоса (А).
