Воздухоочиститель

Компоненты и расположение компонентов

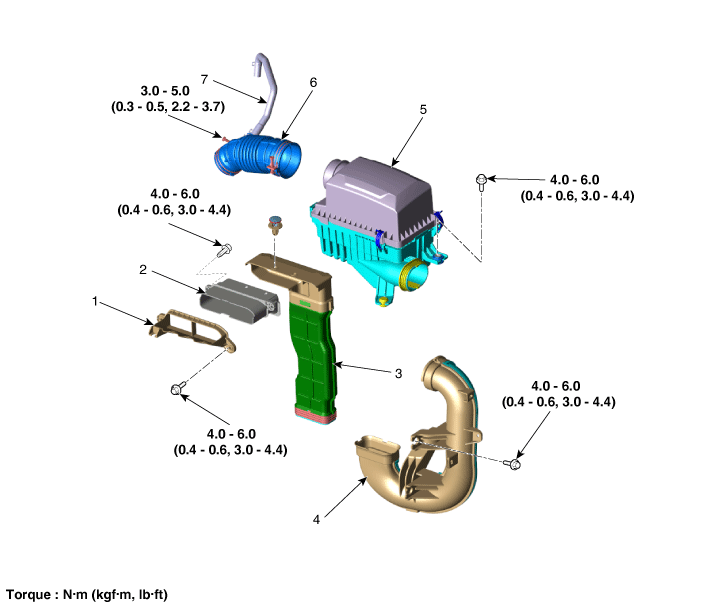

Компоненты

Процедуры ремонта

Снятие и установка

Воздухопровод

1. 1

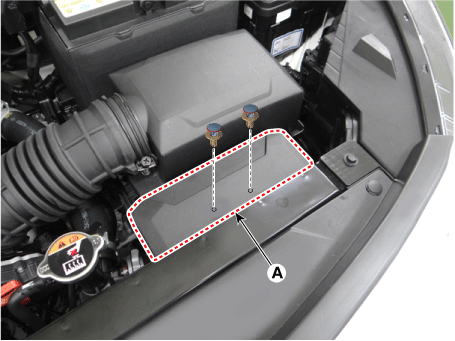

   Снимите воздуховод (А).



2. 2

   Установите в порядке, обратном снятию.

Сборка воздухоочистителя

1. 1

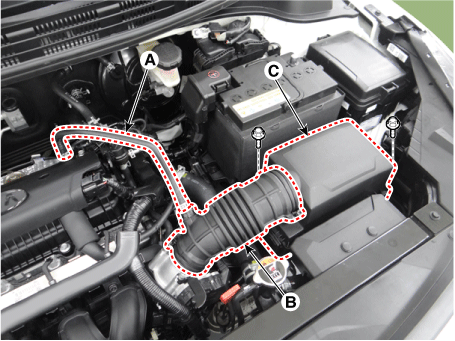

   Отсоедините шланг сапуна (А).

2. 2

   Отсоедините воздухозаборный шланг (В).

3. 3

   Снимите воздушный фильтр в сборе (С).

   Момент затяжки

   Зажим шланга :

   2,9–4,9 Н·м

   Болты воздухоочистителя:

   4,0–6 Н·м



4. 4

   Установите в порядке, обратном снятию.

Элемент воздухоочистителя

1. 1

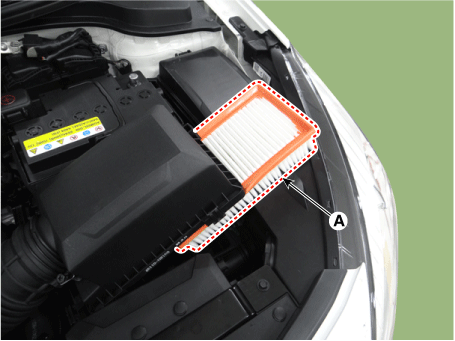

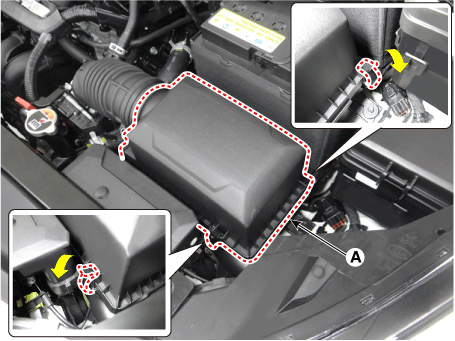

   Откройте крышку элемента воздушного фильтра (А), разблокировав зажим.



2. 2

   Замените элемент воздушного фильтра (А) новым.



3. 3

   Закройте крышку воздухоочистителя, зацепив зажимы.

Удлинительный воздуховод

1. 1

   Снимите воздуховод и воздушный фильтр в сборе.

2. 2

   Снимите крышку машинного отделения.

   (См. Двигатель и трансмиссия в сборе — «Моторное отделение под крышкой»)

3. 3

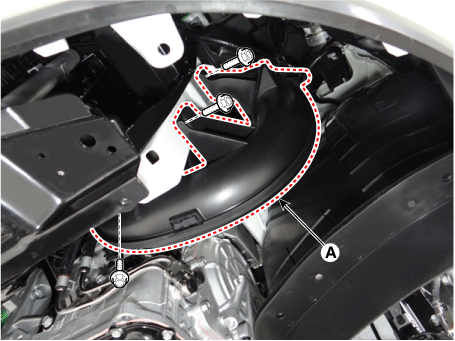

   Снимите удлинительный воздуховод (А).

   Момент затяжки : 4,0–6 Н·м



4. 4

   Установите в порядке, обратном снятию.

Тепловой экран

1. 1

   Снимите воздуховод.

2. 2

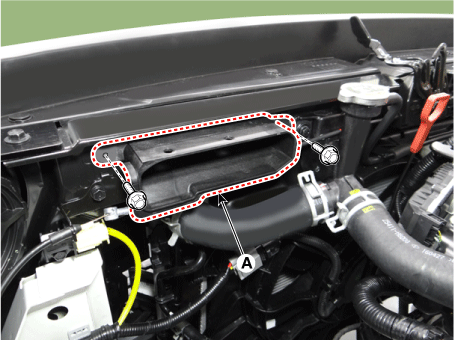

   Снимите тепловой экран (А).

   Момент затяжки : 4,0–6 Н·м



3. 3

   Установите в порядке, обратном снятию.

Экран воздухозаборника

1. 1

   Снятие переднего бампера в сборе.

   (См. Кузов (внутри и снаружи) — «Передний бампер в сборе»)

2. 2

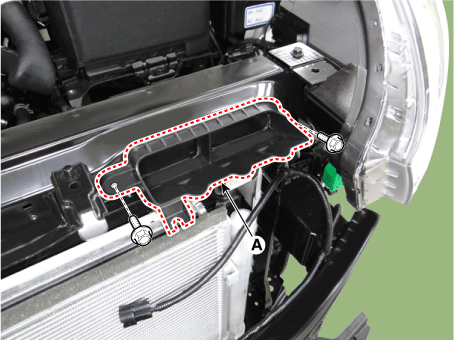

   Снимите щиток воздухозаборника (А).

   Момент затяжки : 4,0–6 Н·м



3. 3

   Установите в порядке, обратном снятию.

осмотр

1. 1

   Снимите элемент воздухоочистителя.

2. 2

   Проверьте, не слишком ли загрязнен воздушный фильтр. Если это так, замените воздух элемент очистки.

3. 3

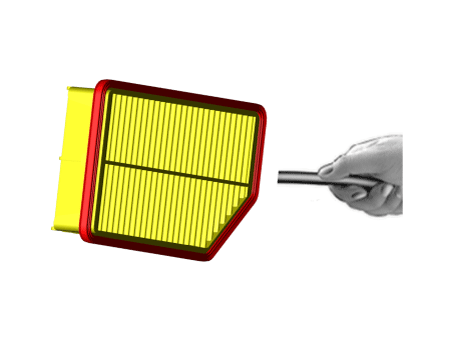

   Если элемент воздушного фильтра необходимо очистить, продуйте его сжатым воздухом. показано на рисунке, чтобы очистить его.



4. 4

   Установите на место элемент воздухоочистителя.
