Kia Rio: система впуска и выпуска / выпускной коллектор

Kia Rio 2017-2023 YB Руководство по ремонту / Механическая система двигателя / Впускная и выпускная система / Выхлопной коллектор

Компоненты и расположение компонентов

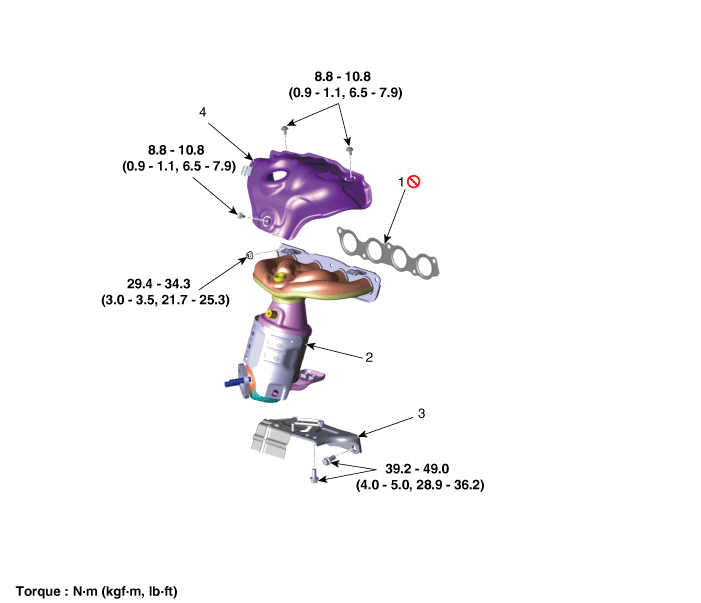

Компоненты

1. Прокладка выпускного коллектора
2. Выпускной коллектор

3. Держатель выпускного коллектора
4. Защита от перегрева

Процедуры ремонта

Снятие и установка

1.	Отсоедините отрицательную клемму аккумулятора.

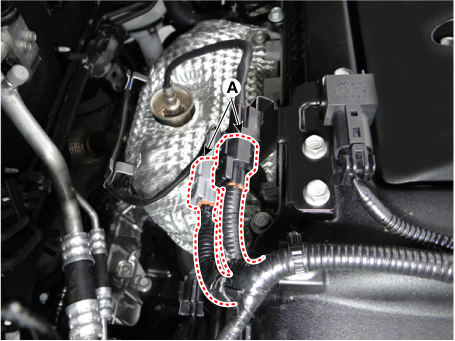

2.	Отсоедините разъем кислородного датчика (А).

3.	Снимите передний глушитель. (См. Система впуска и выпуска — «Глушитель»)

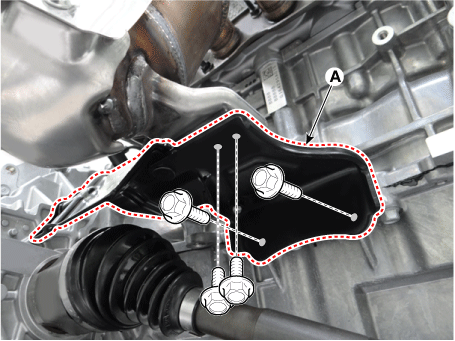

Снимите опору выпускного коллектора (А).

Момент затяжки :

39,2–49,0 Н·м (4,0–5,0 кгс·м, 28,9–36,2 фунт-фут)

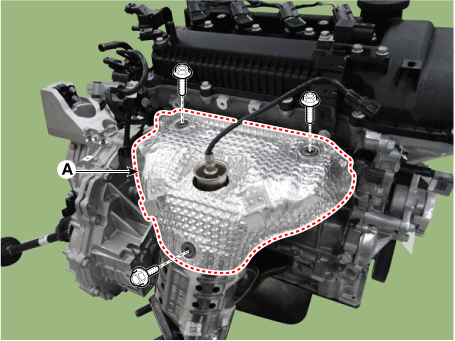

Снимите термозащитный кожух (А).

Момент затяжки :

8,8–10,8 Н·м (0,9–1,1 кгс·м, 6,5–7,9 фунт-фут)

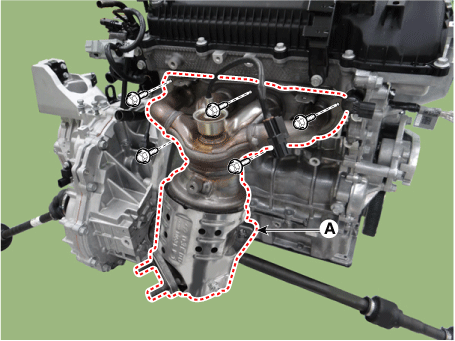

Снимите выпускной коллектор (А).

Момент затяжки :

29,4–34,3 Н·м (3,0–3,5 кгс·м, 21,7–25,3 фунт-фут)

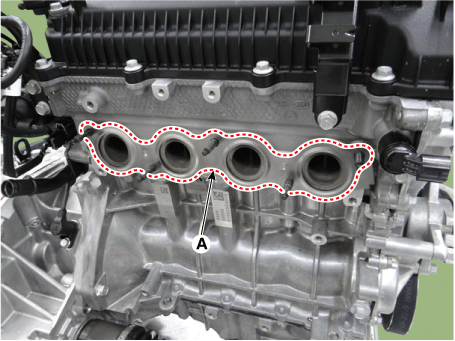

7.	Снимите прокладку выпускного коллектора (А).

Установите в порядке, обратном снятию.

•	При установке заменить на новую прокладку.

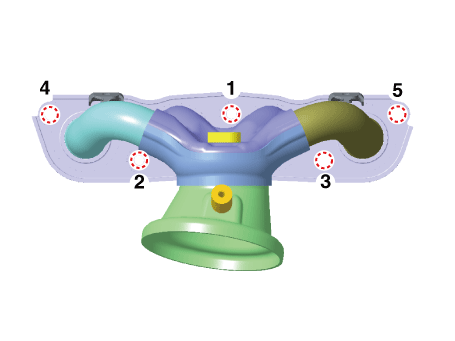

•	При установке выпускного коллектора затяните гайки сначала с предварительным крутящим моментом, а затем затяните гайки с указанным крутящий момент в показанной последовательности.
