Kia Rio: электрическая система двигателя

Kia Rio 2017-2023 YB Руководство по ремонту / Электрическая система двигателя

Технические характеристики

Спецификация

Система зажигания

Катушка зажигания

Элемент	Спецификация
Номинальное напряжение (В)	12
Рабочее напряжение (В)	5 - 16

Элемент	Спецификация
Скорость двигателя (об/мин)	1000	2000 г.	3000	4000	5000	6000
Время задержки (мс)	3,82	2,61	2,27	1,93	1,79	1,6
Напряжение вторичной обмотки (кВ)	32 ↑	32 ↑	31 ↑	30 ↑	29 ↑	27 ↑

Свеча зажигания

Элемент	Спецификация
Тип	SILKR6C10E
Зазор	0,9 - 1,0 мм (0,0354–0,0394 дюйма)
Материал электрода	Иридий

Конденсатор

Элемент	Спецификация
Емкость (мкФ)	0,47 [1 кГц]
Сопротивление изоляции (МОм)	1000 [500 В пост. тока/1 мин]

Система зарядки

Генератор

▷ 13,5 В, 90 А

Элемент	Спецификация
Номинальное напряжение	13,5 В, 90 А
Скорость в использовании	1000–18 000 об/мин
Регулятор напряжения	IC регулятор встроенного типа
Напряжение настройки регулятора (внутренний режим)	14,55 ± 0,3 В
Соединитель	3-контактный (C, FR, L)

▷ 13,5 В, 130 А

Элемент	Спецификация
Номинальное напряжение	13,5 В, 130 А
Скорость в использовании	1000–18 000 об/мин
Регулятор напряжения	IC регулятор встроенного типа
Напряжение настройки регулятора (внутренний режим)	14,55 ± 0,3 В
Соединитель	3-контактный (C, FR, L)
Тип шкива	ОАП

Батарея

▷ АГМ60Л-ДИН

Элемент	Спецификация
Емкость [20ч/5ч] (Ач)	60/48
Холодный пусковой ток (А)	640 (САЕ) / 640 (EN)
Резервная емкость (мин.)	100

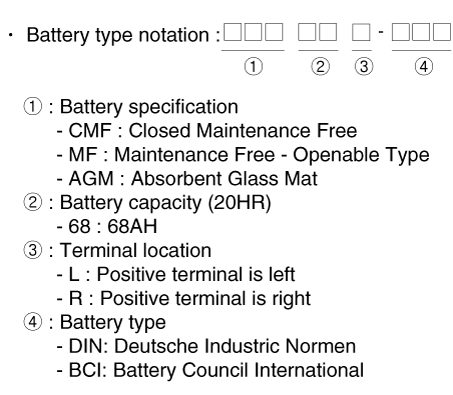

•	Описание типа модели

•	Ампер холодного пуска (CCA): Ампер холодного пуска - это рейтинг, используемый в аккумуляторной промышленности, чтобы определить способность батареи запускать двигатель при низких температурах.

–	Номинал — это количество ампер нового, полностью заряженного аккумулятора. может доставлять при температуре -18 ° C (-0,4 ° F) в течение 30 секунд, сохраняя при этом напряжение не менее 7,2 вольта для 12-вольтовой батареи.

–	Чем выше рейтинг CCA, тем больше стартовая мощность батарея.

•	РЕЗЕРВНАЯ МОЩНОСТЬ (RC): Резервная емкость - это аккумуляторная промышленность. рейтинг, определяющий способность аккумулятора питать транспортное средство с неработающий генератор или ремень вентилятора.

–	Рейтинг — это количество минут, в течение которых аккумулятор находится при температуре 26,7 °C (80 °F). можно разряжать током 25 ампер и поддерживать напряжение 10,5 вольт для 12 вольтовой батареи.

–	Чем выше рейтинг резерва, тем дольше может работать ваш автомобиль. Если ваш генератор или ремень вентилятора выйдет из строя.

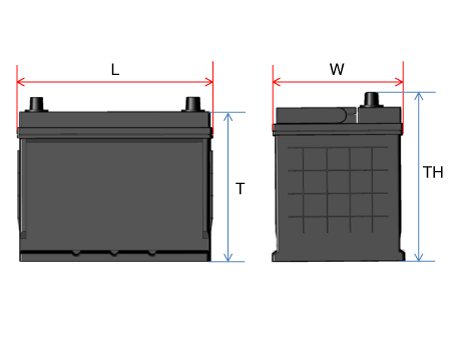

Тип БКИ

Емкость (5ч/20ч)	Длина	Ширина	Высота	Общая высота
Емкость (5ч/20ч)	Д (мм)	Ш (мм)	Т (мм)	ТН (мм)
28/35	188 - 192	126 - 130	198 - 202	218 - 222
32/40	194 - 198	133 - 137	199 - 203	223 - 227
36/45	203 - 207	173 - 177	200 - 204	221 - 225
44/55	213 - 217	173 - 177	198 - 202	218 - 222
48/60	228 - 232	173 - 177	200 - 204	221 - 225
54/68	258 - 262	173 - 177	198 - 202	220 - 224
56/70	258 - 262	173 - 177	198 - 202	223 - 227
64/80	274 - 278	170 - 174	198 - 202	221 - 225
70/88	349 - 353	172 - 176	186 - 200	183 - 187
72/90	300 - 304	170 - 174	200 - 204	221 - 225
76/95	294 - 298	172 - 176	198 - 202	220 - 224
80/100	326 - 330	170 - 174	203 - 207	225 - 229

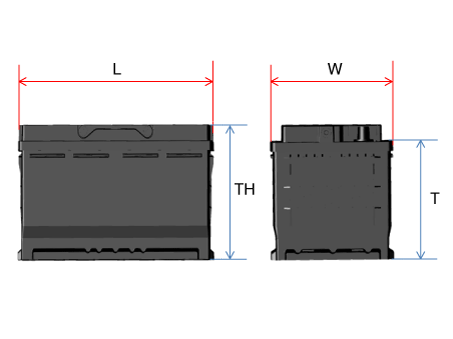

Тип DIN

Емкость (5ч/20ч)	Длина	Ширина	Высота	Общая высота
Емкость (5ч/20ч)	Д (мм)	Ш (мм)	Т (мм)	ТН (мм)
36/45	205 - 207	173 - 175	164 - 168	188 - 190
48/60	205 - 207	173 - 175	164 - 168	188 - 190
54/68	205 - 207	173 - 175	164 - 168	188 - 190
64/80	205 - 207	173 - 175	164 - 168	188 - 190
72/90	205 - 207	173 - 175	164 - 168	188 - 190
80/100	205 - 207	173 - 175	164 - 168	188 - 190
88/110	205 - 207	173 - 175	164 - 168	188 - 190

Тип AGM DIN

Емкость (5ч/20ч)	Длина	Ширина	Высота	Общая высота
Емкость (5ч/20ч)	Д (мм)	Ш (мм)	Т (мм)	ТН (мм)
40/50	205 - 207	173 - 175	164 - 168	188 - 190
48/60	227 - 229	173 - 175	164 - 168	188 - 190
56/70	276 - 278	173 - 175	164 - 168	188 - 190
64/80	312 - 314	173 - 175	164 - 168	188 - 190
72/90	351 - 353	173 - 175	164 - 168	188 - 190
84/105	392 - 394	173 - 175	164 - 168	188 - 190

Стартовая система

Стартер

▷12 В, 1,2 кВт: только ISG

Элемент		Спецификация
Номинальное напряжение		12 В, 1,2 кВт
Количество зубьев шестерни		13
Производительность [Без нагрузки, 11,5 В]	Ампер	Макс. 117 А
	Скорость	Мин. 3200 об/мин

▷12 В, 0,9 кВт: НЕ ISG

Элемент		Спецификация
Номинальное напряжение		12 В, 0,9 кВт
Количество зубьев шестерни		11
Производительность [Без нагрузки, 11,5 В]	Ампер	Макс. 85 А
	Скорость	Мин. 3300 об/мин

Моменты затяжки

Элемент	Н·м	кгс·м	фунт·фут
Болт крепления катушки зажигания	9,8 - 11,8	1,0 - 1,2	7,2 - 8,7
Свеча зажигания	14,7 - 24,5	1,5 - 2,5	10,9 - 18,1
Гайка/болт крепления конденсатора	9,8 - 11,8	1,0 - 1,2	7,2 - 8,7
Верхний болт крепления генератора	19,6 - 26,5	2,0 - 2,7	14,5 - 19,5
Болт нижнего крепления генератора	29,4 - 41,2	3,0 - 4,2	21,7 - 30,4
Болт крепления кронштейна генератора	19,6 - 26,5	2,0 - 2,7	14,5 - 19,5
Гайка затяжки положительной (+) клеммы аккумуляторной батареи	7,8 - 9,8	0,8 - 1,0	5,2 - 8,7
Гайка затяжки отрицательной (-) клеммы аккумуляторной батареи	3,9 - 5,9	0,4 - 0,6	2,9 - 4,3
Болт крепления кронштейна крепления аккумуляторной батареи	8,8 - 13,7	0,9 - 1,4	6,5 - 10,1
Болт крепления поддона аккумуляторной батареи	8,8 - 13,7	0,9 - 1,4	6,5 - 10,1
Болт крепления кабеля датчика аккумуляторной батареи	10,8 - 13,7	1,1 - 1,4	7,9 - 10,1
Болт крепления стартера	49,0 - 63,7	5,0 - 6,5	36,1 - 47,0

Специальные сервисные инструменты

Название/номер инструмента	Иллюстрация	Описание
Ключ для снятия шкива генератора 09373-27000		Используется для снятия/установки шкива генератора
