Киа Рио: Система впуска и выпуска / Впускной коллектор

Kia Rio 2017-2023 YB Руководство по ремонту / Механическая система двигателя / Впускная и выпускная система / Впускной коллектор

Компоненты и расположение компонентов

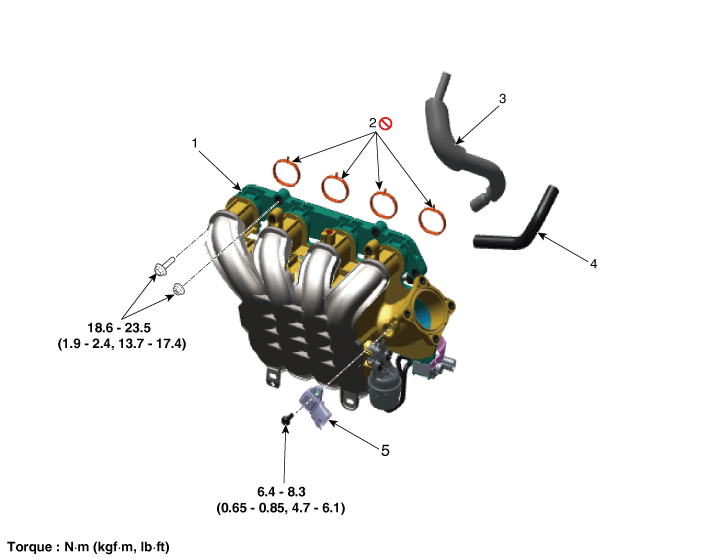

Компоненты

1. Впускной коллектор
2. Прокладка впускного коллектора
3. Шланг принудительной вентиляции картера (PCV)

4. Электромагнитный клапан управления продувкой (PCSV) шланг
5. Датчик абсолютного давления в коллекторе (MAPS)

Процедуры ремонта

Снятие и установка

1.	Отсоедините отрицательную клемму аккумуляторной батареи.

2.	Снимите воздушный фильтр в сборе. (См. Система впуска и выпуска — «Воздухоочиститель»)

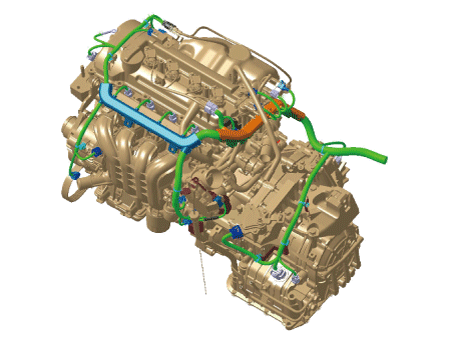

3.	Отсоединяем разъемы проводки и зажимы жгута и снимаем разъем кронштейны вокруг впускного коллектора.

4.	Отверните болты модуля электронного управления дроссельной заслонкой (ETC). (См. Управление двигателем/топливная система — «ETC (Электронный блок дроссельной заслонки). система контроля")

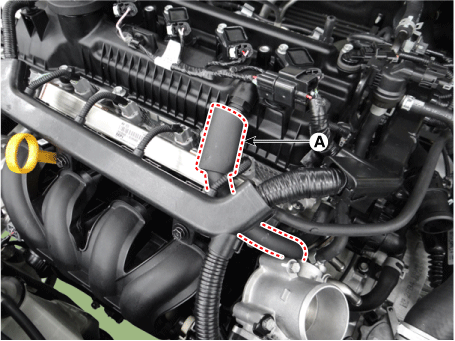

5.	Отсоедините шланг принудительной вентиляции картера (PCV) (А).

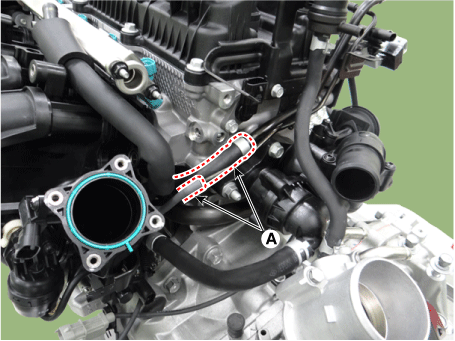

6.	Отсоедините вакуумный шланг (А).

7.	Снимите указатель уровня масла. (См. Система смазки — «Указатель уровня масла и трубка»)

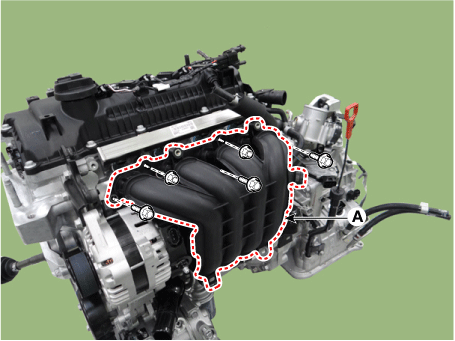

Снимите впускной коллектор (А).

Момент затяжки :

18,6–23,5 Н·м (1,9–2,4 кгс·м, 13,7–17,4 фунт-фут)

При установке заменить на новые прокладки.

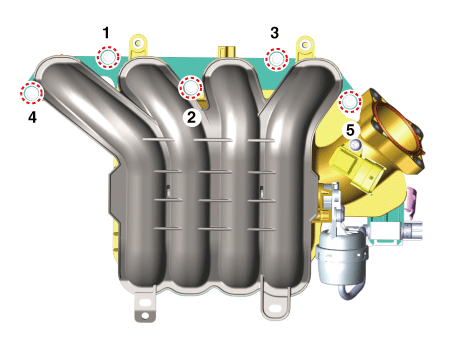

При установке впускного коллектора затяните болты и гайки сначала с предварительным крутящим моментом, а затем затяните болты и гайки с заданный крутящий момент в показанной последовательности.

9.	Установка производится в порядке, обратном снятию.
