Kia Rio 2017-2023 YB Руководство по ремонту / Отопление, вентиляция, кондиционирование воздуха / Датчик температуры окружающей среды

Описание и работа

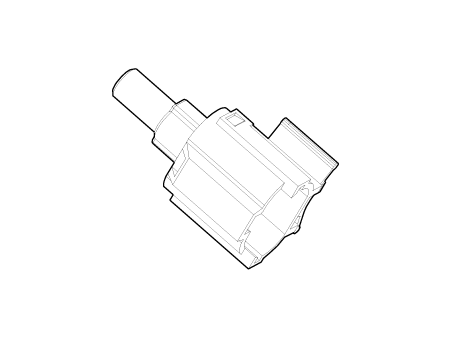

Описание

Датчик температуры окружающей среды расположен в передней части конденсатора и определяет температура окружающего воздуха. Это термистор отрицательного типа; сопротивление увеличится с более низкой температурой и уменьшаться с более высокой температурой.

Выход датчика будет использоваться для контроля температуры нагнетания, температуры управление дверью, управление уровнем двигателя вентилятора, управление смешанным режимом и в автомобиле контроль влажности.

Если температура окружающей среды ниже 1,0°C (33,8°F), компрессор кондиционера будет остановлен. Компрессор будет работать в ручном режиме.

Процедуры ремонта

осмотр

1.	Выключите зажигание.

2.	Отсоедините датчик температуры окружающей среды.

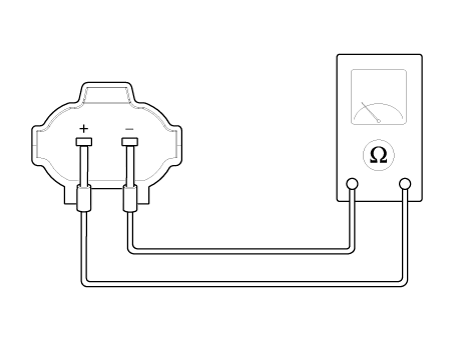

Проверьте сопротивление датчика температуры окружающего воздуха между выводом «+» и «-» изменяется ли при изменении температуры окружающей среды.

Спецификация

Температура окружающей среды [°C(°F)]	Сопротивление [кОм]	Напряжение [В]
-30(-22)	507	4.720
-20(-4)	284,5	4.522
-10(14)	164,2	4.225
0 (32)	97,5	3.821
10 (50)	59,6	3.322
20 (68)	37,46	2,772
30(86)	24.18	2.227
40(104)	16	1,735
50(122)	10,83	1,323

4.	Если измеренное сопротивление не соответствует спецификации, замените заведомо исправным. датчик температуры окружающего воздуха и проверьте правильность его работы.

5.	Если проблема устранена, замените датчик температуры окружающей среды.

Замена

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите передний бампер. (См. Кузов — «Передний бампер в сборе»)

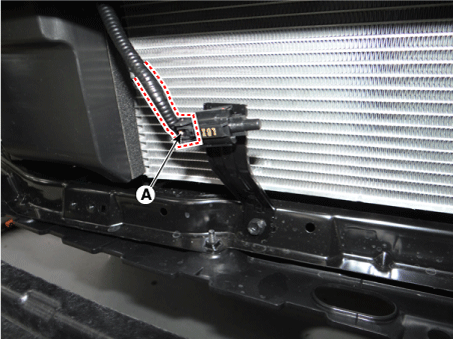

3.	Отсоедините разъем датчика температуры окружающего воздуха (А).

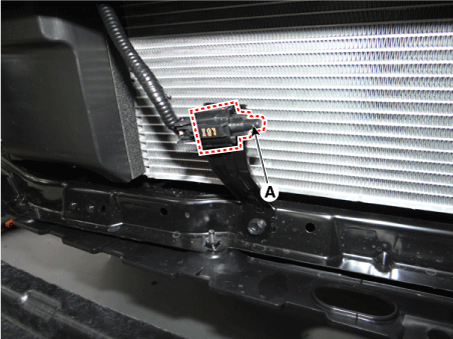

4.	Снимите датчик температуры окружающей среды (А).

5.	Установка производится в порядке, обратном снятию.
