Общие сведения о безопасности и предостережения
При обращении с хладагентом
|
1.
|
Жидкий хладагент R-134a очень летуч. Капля на коже твоей
рука может привести к локальному обморожению. При работе с хладагентом
обязательно наденьте перчатки.
|
|
2.
|
Стандартной практикой является носить защитные очки или очки для защиты глаз,
и перчатки для защиты рук. Если хладагент попал в
глаза, немедленно промойте их чистой водой.
|
|
3.
|
Контейнер R-134a находится под высоким давлением. Никогда не оставляйте его в жарком месте,
и убедитесь, что температура хранения ниже 52°C (126°F).
|
|
4.
|

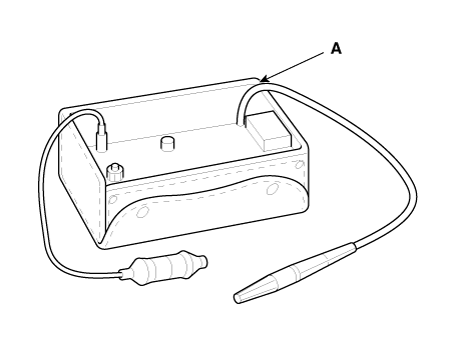

Для проверки системы на наличие хладагента следует использовать электронный течеискатель.
утечка. Имейте в виду, что R-134a при контакте с пламенем
производит фосген, очень ядовитый газ.
|
|
5.
|
Используйте только рекомендованную смазку для систем R-134a. Если смазочные материалы другие
чем рекомендованный, может произойти сбой системы.
|
|
6.
|
Смазка PAG быстро поглощает влагу из атмосферы, поэтому
необходимо соблюдать следующие меры предосторожности:
|
•
|
При извлечении компонентов хладагента из автомобиля закройте
компоненты немедленно, чтобы предотвратить попадание влаги.
|
|
•
|
При установке компонентов хладагента на автомобиль не снимайте
колпачок непосредственно перед соединением компонентов.
|
|
•
|
Завершите соединение всех трубок и шлангов хладагента без
задержка, чтобы предотвратить попадание влаги в систему кондиционирования.
|
|
•
|
Используйте рекомендованную смазку только из герметичной емкости.
|
|
|
7.
|
В случае случайного выброса в систему проветрите рабочую зону
до возобновления обслуживания.
|
При замене деталей
В системе кондиционирования
|
1.
|
Никогда не открывайте и не ослабляйте соединение до разрядки системы.
|
|
2.
|
Немедленно закройте открытые фитинги компонентов колпачком или заглушкой, чтобы
предотвратить попадание влаги или пыли.
|
|
3.
|
Не снимайте уплотнительные колпачки со сменного компонента до тех пор, пока он не
готов к установке.
|
|
4.
|
Перед подсоединением открытого фитинга всегда устанавливайте новое уплотнительное кольцо.
Перед соединением смажьте фитинг и уплотните его охлаждающим маслом.
|

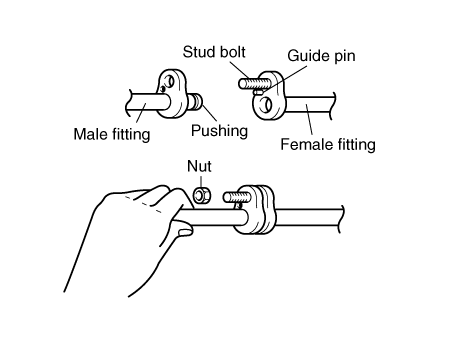

При установке Подключение
Части
Фланец с направляющим штифтом
Проверьте новое уплотнительное кольцо на наличие повреждений (используйте только указанное) и смажьте его
компрессорное масло. Затяните гайку до указанного крутящего момента.
Обращение с трубками и
Фитинги
Внутренние части холодильной системы останутся в состоянии химического
стабильность до тех пор, пока используется чистый хладагент без влаги и холодильное масло.
Ненормальное количество грязи, влаги или воздуха может нарушить химическую стабильность и вызвать
проблемы или серьезное повреждение.
Следующие меры предосторожности
Необходимо соблюдать
|
1.
|
Когда необходимо открыть холодильную систему, подготовьте все
вам нужно будет обслуживать систему, готовую, чтобы система не была оставлена
открывать дольше, чем это необходимо.
|
|
2.
|
Закройте или заткните все линии и фитинги, как только они будут открыты, чтобы предотвратить
попадание грязи и влаги.
|
|
3.
|
Все линии и компоненты на складе запасных частей должны быть закрыты или опломбированы до тех пор, пока
они готовы к использованию.
|
|
4.
|
Никогда не пытайтесь перевязать сформированные линии, чтобы они подошли. Используйте правильную строку для
установка, которую вы обслуживаете.
|
|
5.
|
Все инструменты, включая раздаточный коллектор хладагента, набор манометров
коллектор и испытательные шланги должны содержаться в чистоте и сухости.
|
|
•
|
Жидкий хладагент R-1234yf является горючим газом. Газ уменьшает
кислород доступен для дыхания и вызывает удушье в высоких концентрациях.
Жертва не поймет, что задыхается.
|
|
•
|
Вдыхание может оказывать воздействие на центральную нервную систему и может вызвать
сонливость и головокружение.
|
|
•
|
Проглатывание может вызвать желудочно-кишечный дискомфорт. Это может вызвать
раздражение кожи, раздражение глаз и раздражение дыхательных путей.
Не вдыхайте пар. Избегайте контакта с кожей, глазами и одеждой.
|
|
|
В случае возникновения чрезвычайной ситуации необходимо соблюдать следующие меры предосторожности; Первый
помощник должен защищать себя. Немедленно снимите всю загрязненную одежду.
|
–
|
Вдыхание : Выйти на свежий воздух. Если не дышит, сделайте искусственную
дыхание. Если дыхание затруднено, дайте кислород. Используйте кислород
по мере необходимости, при условии присутствия квалифицированного оператора. Вызовите врача.
|
|
–
|
Попадание на кожу : При попадании на кожу немедленно промыть водой
много воды. Быстрое испарение жидкости может вызвать обморожение.
Если есть признаки обморожения, промойте (не растирайте) теплой водой.
(не горячая) вода. Если воды нет, накройте чистым полотенцем.
мягкой тканью или подобным покрытием. Вызовите врача. Вымойте загрязненный
одежду перед повторным использованием.
|
|
–
|
Попадание в глаза : Немедленно промыть большим количеством воды, также под
веки не менее 15 минут. При обморожении водой
должен быть теплым, а не горячим. Вызовите врача.
|
|
–
|
Проглатывание : Маловероятный путь воздействия. Так как этот продукт является
газа, обратитесь к разделу ингаляций. Не вызывать рвоту без
медицинский совет. Если в сознании, пейте много воды. Никогда не давай
что-либо через рот человеку, находящемуся без сознания. Немедленно вызовите врача.
|
|
|
При обращении с хладагентом необходимо соблюдать следующие меры предосторожности.
:
|
–
|
Носите средства индивидуальной защиты.
|
|
–
|
Избегайте контакта с кожей, глазами и одеждой.
|
|
–
|
Убедитесь, что места для промывания глаз и аварийные душевые находятся рядом с
расположение рабочей станции.
|
|
–
|
Использовать только в хорошо проветриваемых помещениях.
|
|
–
|
Беречь от солнечных лучей и не подвергать воздействию температур, превышающих
50°С (122°F).
|
|
–
|
Соблюдайте все стандартные меры предосторожности при обращении и использовании
баллоны со сжатым газом.
|
|
–
|
Используйте только сертифицированные баллоны.
|
|
–
|
Защищайте баллоны от физических повреждений.
|
|
–
|
Не протыкайте и не роняйте баллоны, подвергайте их воздействию открытого огня.
или чрезмерное тепло.
|
|
–
|
Не снимайте завинчивающуюся крышку до тех пор, пока не будете готовы к использованию.
|
|
–
|
Всегда заменяйте колпачок после использования.
|
|
–
|
Пустой контейнер опасен.
|
|
–
|
Предотвратить создание легковоспламеняющихся или взрывоопасных концентраций
пара в воздухе и избегать концентрации пара выше, чем
пределы воздействия на рабочем месте.
|
|
–
|
Держите продукт и пустой контейнер вдали от источников тепла и
зажигание.
|
|
–
|
Не подвергайте воздействию давления, не режьте, не сваривайте, не припаивайте, не сверлите, не шлифуйте и не
подвергать контейнеры воздействию тепла или источников воспламенения.
|
|
–
|
Примите меры для предотвращения накопления электростатического заряда.
|
|
–
|
Электрооборудование должно быть защищено согласно соответствующему стандарту.
|
|
–
|
Используйте взрывозащищенное оборудование.
|
|
–
|
Не допускается использование искрообразующих инструментов.
|
|
|
–
|
При хранении хладагента необходимо соблюдать следующие меры предосторожности.
наблюдаться:
|
|
–
|
Контейнер под давлением. Беречь от солнечных лучей и не подвергать
до температуры выше 52°C (125°F). Не протыкайте и не сжигайте, даже
после использования.
|
|
–
|
Храните контейнеры плотно закрытыми в сухом, прохладном и хорошо вентилируемом месте.
место.
|
|
–
|
Хранить вдали от тепла и источников воспламенения.
|
|
–
|
Складские помещения должны хорошо проветриваться.
|
|
–
|
Обеспечьте достаточную вентиляцию, особенно в закрытых помещениях.
|
|
–
|
Защищайте баллоны от физических повреждений.
|
|
–
|
Хранить вдали от несовместимых веществ.
|
|
–
|
Хранить в оригинальной упаковке.
|
|
|
•
|
Неконтролируемый выброс хладагента R-1234yf в рабочую зону
может привести к высоким концентрациям R-1234yf, которые могут быть легковоспламеняющимися.
Обслуживание систем R-1234yf должно производиться только в хорошо проветриваемых помещениях.
рабочие зоны.
|
|
•
|
При обслуживании, обслуживании или ремонте систем кондиционирования воздуха с использованием легковоспламеняющихся
хладагентов (легковоспламеняющихся или выше) рабочее место должно соответствовать
все применимые национальные, региональные или местные нормы для работы
обеспечить безопасность в отношении высокого давления или горючих газов.
|
|
|
•
|
Избегайте вдыхания паров хладагента и тумана смазки. К

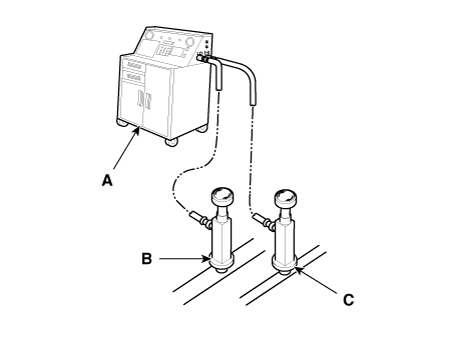

удалите хладагент из системы кондиционирования, используйте сервисное оборудование, предназначенное для
для восстановления и удаления, сертифицированного на соответствие требованиям
соответствующих стандартов SAE.
|
|
•
|
Не повышайте давление в любом мобильном кондиционере с хладагентом R-134a или R-1234yf.
система с воздухом из цеха или другим хладагентом, таким как HCFC-22 (R-22)
для проверки утечек, из-за потенциальных химических реакций, воспламеняемости
воздуха/R-134a при повышенном давлении, загрязнение системы,
и возможные структурные повреждения системы.
|
|
•
|
Для предотвращения скопления хладагента в случае серьезной
утечки хладагента, открывайте окна и двери автомобиля при заправке
Система кондиционирования
|
|
•
|
Для предотвращения случайного выброса хладагента и минимизации безопасности
проблем, установка любого оборудования для обслуживания хладагентов
к автомобилю только при выключенном двигателе и после
давление хладагента на стороне высокого давления было снижено (примерно
2-3 мин).
|
|
|
•
|
Для всех хладагентов необходимо соблюдать соответствующие процедуры обращения.
в соответствии с указаниями производителя хладагента по безопасности материалов.
Лист данных (MSDS).
|
|
•
|
Обслуживающий персонал должен знать о сбросе высокого давления.
расположение клапана при обслуживании автомобиля. Обслуживающий персонал должен
не находиться под автомобилем при заправке системы хладагента из-за
к возможному внезапному срабатыванию предохранительного клапана высокого давления.
|
|
При обращении с хладагентом
|
•
|
Некоторые из практик, техник и процедур, а также
информация, инструменты и оборудование, которые обычно используются
в диагностике и обслуживании мобильных систем кондиционирования Р-12
и R-134a отличаются для систем кондиционирования, использующих R-1234yf.
Модификации и корректировки должны быть сделаны на основе индивидуальных
Характеристики каждого хладагента. Ни один технический специалист не может выполнять обслуживание
или ремонт мобильной системы кондиционирования с использованием R-1234yf без
проходят обучение работе с хладагентом. По стандарту SAE
J2845 система хладагента должна обслуживаться только обученным
и сертифицированных технических специалистов для обеспечения правильной и безопасной эксплуатации.
|
|
•
|
Специалисты по обслуживанию должны всегда носить надлежащие средства индивидуальной защиты.
оборудования при обращении/обслуживании систем, содержащих хладагент.
|
|
•
|
Специалисты по обслуживанию должны прочитать и следовать соответствующему Материалу.
Паспорта безопасности (MSDS), содержащие информацию о безопасности и
правильное использование средств индивидуальной защиты.
- Следует избегать любого контакта с жидким или газообразным хладагентом.
- Защитные очки с боковой защитой и перчатки (изолированные от
потери тепла и непроницаемость для хладагента) следует надевать во время работы
с контуром хладагента.
- Воздействие хладагента на кожу может привести к обморожению,
в этом случае протрите пораженный участок теплой водой. врач
следует немедленно проконсультироваться относительно пораженных участков кожи.
|
|
•
|
При жалобах следует немедленно обратиться к врачу
после воздействия высоких концентраций хладагента. Жалоба
симптомы могут включать: учащение дыхания, одышку,
головная боль, учащение пульса, головокружение.
|
|
•
|
Избегайте вдыхания хладагента кондиционера и паров или тумана смазки.
Для удаления хладагента из системы кондиционирования используйте сервисное оборудование.
предназначены для восстановления того хладагента, который сертифицирован для
соответствуют требованиям соответствующих стандартов SAE.
|
|
|
1.
|
Жидкий хладагент R-1234yf очень летуч. Капля на коже
ваша рука может привести к локальному обморожению. При работе с хладагентом
обязательно наденьте перчатки.
|
|
2.
|
Стандартной практикой является носить защитные очки или очки для защиты глаз,
и перчатки для защиты рук. Если хладагент попал в
глаза, немедленно промойте их чистой водой.
|
|
3.
|
Контейнер R-1234yf находится под высоким давлением. Никогда не оставляйте его в горячем
место и убедитесь, что температура хранения ниже 52°C (125°F).
|
|
4.
|
Для проверки системы на наличие хладагента следует использовать электронный течеискатель.
утечка. Имейте в виду, что R-1234yf при контакте с пламенем
производит фосген, очень ядовитый газ.
|
|
5.
|
Используйте только рекомендованную смазку для систем R-1234yf. Если смазочные материалы другие
чем рекомендованный, может произойти сбой системы.
|
|
6.
|
Смазка PAG быстро поглощает влагу из атмосферы, поэтому
необходимо соблюдать следующие меры предосторожности:
|
•
|
При извлечении компонентов хладагента из автомобиля закройте
компоненты немедленно, чтобы предотвратить попадание влаги.
|
|
•
|
При установке компонентов хладагента на автомобиль не снимайте
колпачок непосредственно перед соединением компонентов.
|
|
•
|
Завершите соединение всех трубок и шлангов хладагента без
задержка, чтобы предотвратить попадание влаги в систему кондиционирования.
|
|
•
|
Используйте рекомендованную смазку только из герметичной емкости.
|
|
|
7.
|
В случае случайного выброса в систему проветрите рабочую зону
до возобновления обслуживания.
|
|
8.
|
Удалите всю грязь, жир и мусор из соединительных соединений и вокруг них перед
обслуживание и демонтаж соединений хладагента.
|

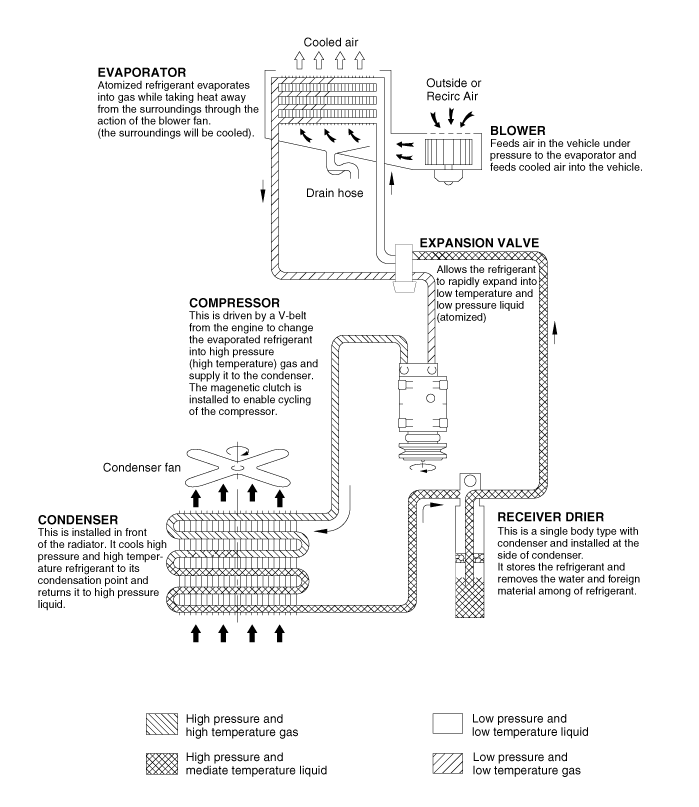

Описание и работа
Процедуры ремонта
|
Проверка характеристик хладагента
|
|
1.
|
Проверьте табличку с техническими характеристиками хладагента внутри машинного отделения.
|

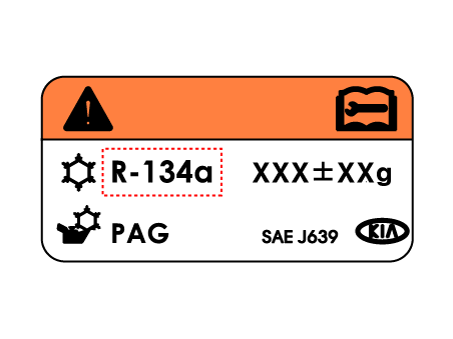

Р-134а
|

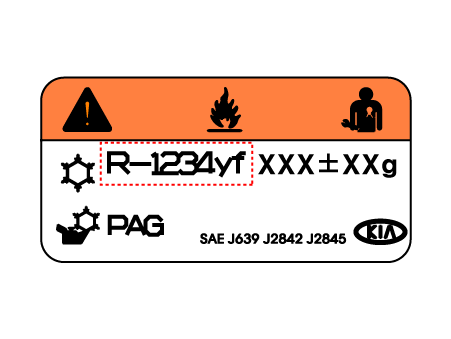

Р-1234уф
|
Примеры
|
|
|
|
|
2.
|

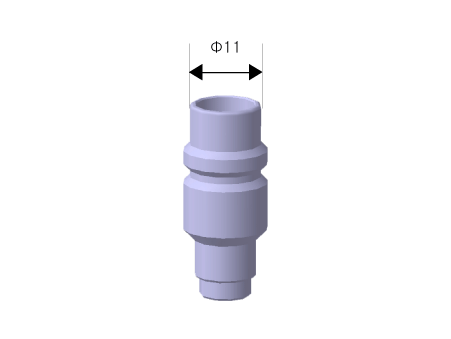

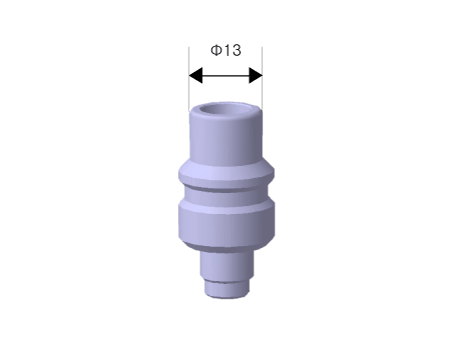

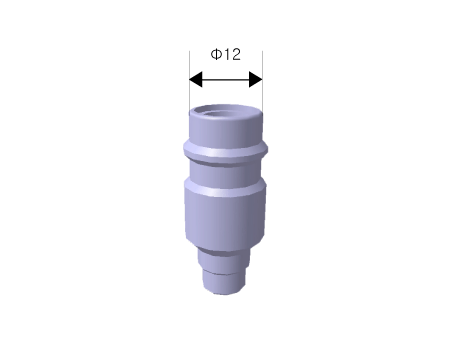

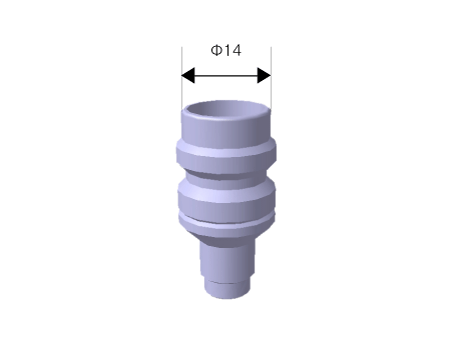

Если этикетка с техническими характеристиками хладагента не видна, проверьте
диаметр сервисного порта.
|
Р-134а
|
Р-1234уф
|
Сторона высокого давления
|
|
|
Сторона низкого давления
|
|
|
※ Диаметр сервисного порта для стороны высокого/низкого давления зависит от хладагента
Спецификация.
|
|
Обслуживание системы хладагента
Основы
|
Восстановление хладагента
Используйте только сервисное оборудование, которое внесено в список UL и сертифицировано на соответствие требованиям.
SAE J2210 для удаления ГФУ-134а (R-134а) из системы кондиционирования воздуха.
|
•
|
Пары хладагента системы кондиционирования воздуха или смазки могут вызывать раздражение.
ваши глаза, нос или горло.
|
|
•
|
Будьте осторожны при подключении сервисного оборудования.
|
|
•
|
Не вдыхайте хладагент или пары.
|
|
В случае случайного разряда системы проветрите рабочую зону перед возобновлением работы.
.Дополнительную информацию о здоровье и безопасности можно получить в
и производителей смазочных материалов.
|
1.
|
Подключить хладагент R-134a
Система восстановления/рециркуляции/зарядки (A) к сервисному порту высокого давления
(B) и сервисный порт низкого давления (C), как показано, в соответствии с оборудованием
инструкции производителя.
|
|
2.
|
Измерьте количество масла хладагента, удаленного из системы кондиционирования после
процесс восстановления завершен. Обязательно установите такое же количество
новое масло хладагента обратно в систему кондиционирования перед заправкой.
|
Эвакуация системы
Используйте только сервисное оборудование, которое внесено в список UL и сертифицировано на соответствие требованиям.
SAE J2210 для удаления ГФУ-134а (R-134а) из системы кондиционирования воздуха.
|
•
|
Пары хладагента системы кондиционирования воздуха или смазки могут вызывать раздражение.
ваши глаза, нос или горло.
|
|
•
|
Будьте осторожны при подключении сервисного оборудования.
|
|
•
|
Не вдыхайте хладагент или пары.
|
|
В случае случайного разряда системы проветрите рабочую зону перед возобновлением обслуживания.
Дополнительную информацию о здоровье и безопасности можно получить в
и производителей смазочных материалов.
|
1.
|
Когда система кондиционирования была открыта в атмосферу, например, во время
установки или ремонта, его необходимо откачать с помощью хладагента R-134a.
Система восстановления/переработки/зарядки. (Если система была открыта в течение нескольких
дней необходимо заменить ресивер/осушитель и откачать систему
на несколько часов.)
|
|
2.
|

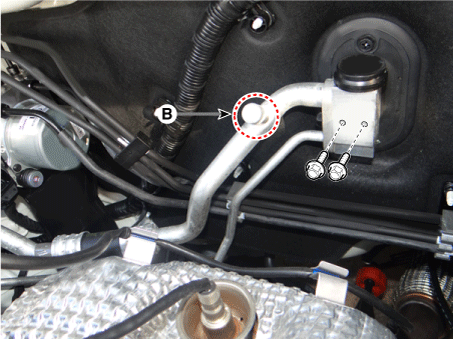

Подключить хладагент R-134a
Система восстановления/рециркуляции/зарядки (A) к сервисному порту высокого давления
(B) и сервисный порт низкого давления (C), как показано, в соответствии с оборудованием
инструкции производителя.
|
|
3.
|
Если низкое давление не превышает 93,3 кПа (700 мм рт.ст., 27,6
дюймов рт.ст.) через 10 минут, вероятно, в системе имеется утечка. Частично
заправьте систему и проверьте на наличие утечек (см. «Проверка на утечку хладагента»).
|
|
4.
|
Снимите клапан низкого давления с сервисного порта низкого давления.
|
Зарядка системы
Используйте только сервисное оборудование, которое внесено в список UL и сертифицировано на соответствие требованиям.
SAE J2210 для удаления ГФУ-134а (R-134а) из системы кондиционирования воздуха.
|
•
|
Пары хладагента системы кондиционирования воздуха или смазки могут вызывать раздражение.
ваши глаза, нос или горло.
|
|
•
|
Будьте осторожны при подключении сервисного оборудования.
|
|
•
|
Не вдыхайте хладагент или пары.
|
|
В случае случайного разряда системы проветрите рабочую зону перед возобновлением обслуживания.
Дополнительную информацию о здоровье и безопасности можно получить в
и производителей смазочных материалов.
|
1.
|
Подключить хладагент R-134a
Система восстановления/рециркуляции/зарядки (A) к сервисному порту высокого давления
(B), как показано, следуя инструкциям производителя оборудования.
|
|
2.
|
Добавьте такое же количество нового охлаждающего масла в систему, которое было удалено.
во время восстановления. Используйте только указанное холодильное масло. Зарядите систему
450 ± 25 г (15,7 ± 0,88 унции) хладагента R-134a. Не перезаряжайте
системе компрессор будет поврежден.
|
Тест на утечку хладагента
Всегда проводите тест на утечку с помощью электронного течеискателя всякий раз, когда возникает утечка.
или хладагента, а также при проведении сервисных операций, которые сопровождаются
путем разборки или ослабления или соединения фитингов.
|
Для правильного использования течеискателя прочтите прилагаемое к нему руководство.
производителем.
|
Если обнаружена утечка газа, выполните следующие действия:
|
1.
|
Проверьте крутящий момент на соединительных фитингах и, если он слишком ослаблен, подтяните
до нужного крутящего момента. Проверьте наличие утечки газа с помощью течеискателя (А).
|
|
2.
|
Если утечка продолжается даже после затяжки фитинга, слейте
хладагент из системы, отсоедините фитинги и проверьте их
посадочные поверхности на наличие повреждений. Всегда заменяйте, даже если повреждение незначительное.
|
|
3.
|
Проверьте масло в компрессоре и при необходимости долейте масло.
|
|
4.
|
Заправьте систему и повторно проверьте наличие утечек газа. Если утечек не обнаружено, эвакуируйте
и снова зарядите систему.
|
Компоненты и расположение компонентов
|

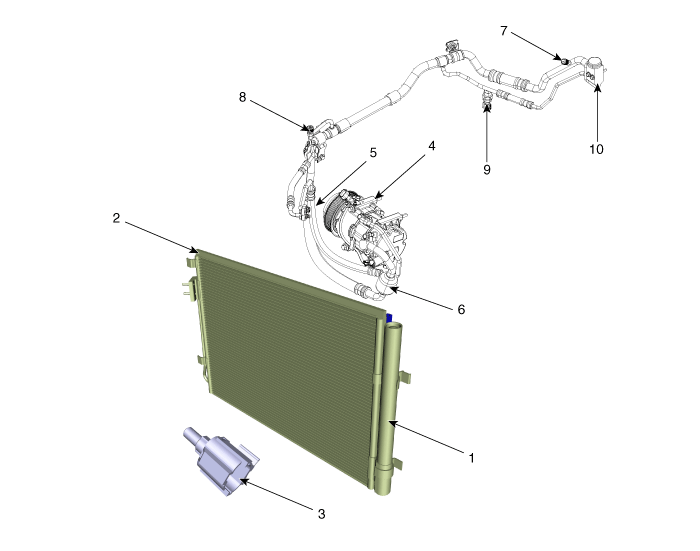

Индекс расположения компонентов
|
1. Приемник
Сушилка
2. Конденсатор
3. Датчик температуры окружающей среды
4. Компрессор
5. Сливной шланг
|
6. Всасывание
& Трубка для жидкости в сборе
7. Сервисный порт (низкое давление)
8. Сервисный порт (высокое давление)
9. Датчик давления кондиционера (APT)
10. Расширительный клапан
|

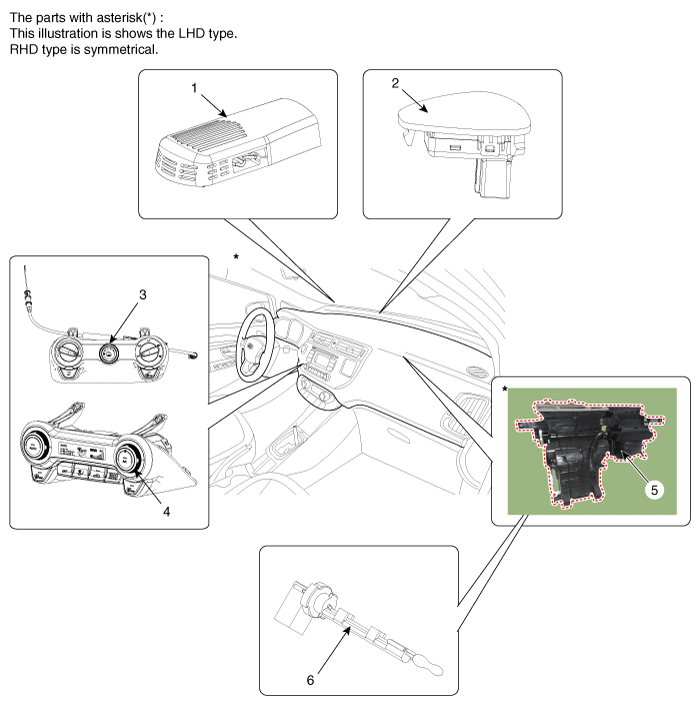

1. Датчик автоматического предотвращения запотевания
2. Фотодатчик
3. Контроллер обогревателя и кондиционера (РУЧНОЙ)
|
4. Контроллер обогревателя и кондиционера (FATC)
5. Нагреватель и вентилятор
6. Датчик температуры испарителя
|
Технические характеристики
Спецификация
Кондиционер
Элемент
Спецификация
Компрессор
Тип
ДВЭ12
Тип масла и...
Процедуры ремонта
Спецификация масла
1.
Для системы HFC-134a требуется синтетическое компрессорное масло (PAG), в то время как для
Для системы R-12 требуется минеральное компрессорное масло. Два масла...
Дополнительная информация:
Компоненты и расположение компонентов
Расположение компонента
(5Дверь)
1. Замок багажника
Процедуры ремонта
Замена
(5Дверь)
Наденьте перчатки, чтобы защитить руки.
...
Внимательно следуйте приведенным ниже шагам.
1. Встряхните контейнер с герметиком.
2. Подсоедините заправочный шланг (3) к разъему баллона с герметиком (А).
3. Вставьте бутылку с герметиком в корпус компрессора (В) так, чтобы
бутылка в вертикальном положении.
4. Убедитесь, что кнопка (9) на компрессоре не нажата ...
Отопление, вентиляция, кондиционирование воздуха
Компрессорное масло
