Фотодатчик (только FATC)

Описание и работа

Описание

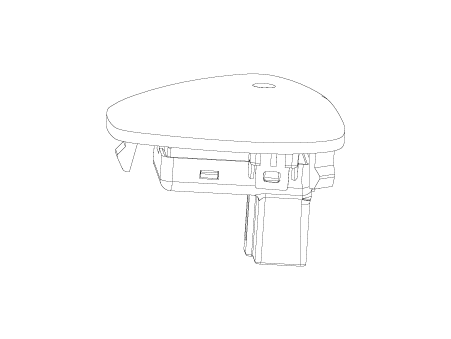

Фотодатчик расположен в центре форсунок оттайки.

Фотодатчик содержит фотогальванический (чувствительный к солнечному свету) диод. Солнечная излучение, полученное его светоприемной частью, создает электродвижущую силу пропорционально количеству полученного излучения, которое передается на автоматический модуль контроля температуры, чтобы была выполнена компенсация солнечного излучения.

Процедуры ремонта

осмотр

1. 1

   Включите зажигание.

2. 2

   Подключить ГДС.

3. 3

   Направьте интенсивный свет на фотодатчик с помощью лампы и проверьте изменение выходного напряжения.

4. 4

   Напряжение будет повышаться при более интенсивном освещении и уменьшаться при более низком интенсивный свет.

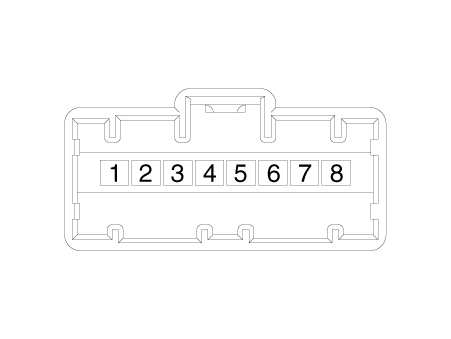

   1. Датчик автоматического освещения сигнал 2. Масса датчика автоматического освещения 3. Фотодатчик со стороны пассажира 4. Светодиод (питание)

   5. Светодиод (сигнал) 6. Фотодатчик со стороны водителя 7. Мощность фотодатчика 8. Мощность датчика автоматического освещения

Замена

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

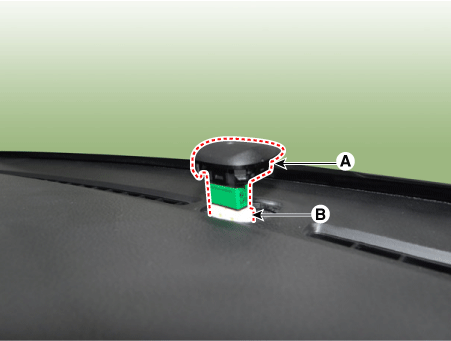

   С помощью плоской отвертки снимите фотодатчик (А) с центра сопла размораживания после отсоединения разъема (B).



3. 3

   Установите в порядке, обратном снятию.
