Модуль шторной подушки безопасности (CAB)

Описание и работа

Описание

Шторки безопасности устанавливаются внутри обшивки потолка (левая и правая) и защищают водитель и пассажир от опасности, когда происходит боковое столкновение. SRSCM определяет развертывание шторки безопасности с помощью сигнала датчика бокового удара (SIS).

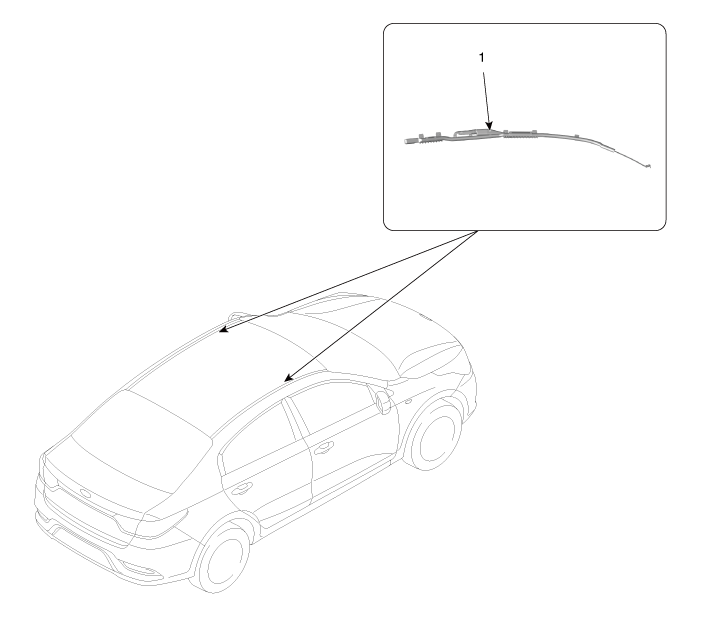

Компоненты и расположение компонентов

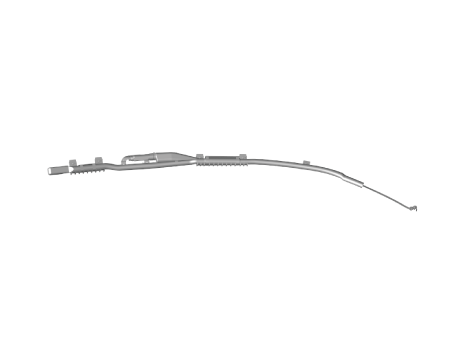

Компоненты

Процедуры ремонта

Удаление

1. 1

   Отсоедините отрицательную клемму аккумуляторной батареи и подождите не менее трех минут до начала работы.

2. 2

   Снимите обивку крыши в сборе.

   (См. Кузов — «Обшивка крыши в сборе»)

3. 3

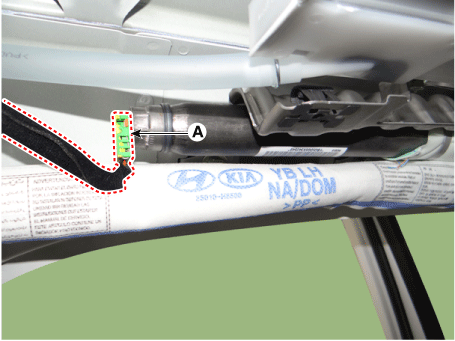

   Отсоедините разъем (А) от модуля шторки безопасности.



4. 4

   Ослабьте болты и гайки шторки безопасности, а затем снимите шторку. воздушная подушка.



Монтаж

1. 1

   Отсоедините отрицательную клемму аккумуляторной батареи и подождите не менее трех минут до начала работы.

2. 2

   Установите шторку безопасности, а затем ослабьте болты и гайки.

   Момент затяжки Болты: 7,8–11,7 Н·м

3. 3

   Подсоедините разъем шторки безопасности.

4. 4

   Установите обивку крыши в сборе.

   (См. Кузов — «Обшивка крыши в сборе»)

5. 5

   Подсоедините отрицательную клемму аккумуляторной батареи.

6. 6

   После установки шторки безопасности (CAB) проверьте правильность работы системы:

   • Включите зажигание; индикатор SRS должен быть включен горит около шести секунд, а затем гаснет.
