Модуль боковой подушки безопасности (SAB)

Описание и работа

Описание

Боковые подушки безопасности (SAB) установлены внутри переднего сиденья и защищают водителя и пассажир от опасности, когда происходит боковое столкновение. SRSCM определяет развертывание боковой подушки безопасности с помощью сигнала датчика бокового удара (SIS).

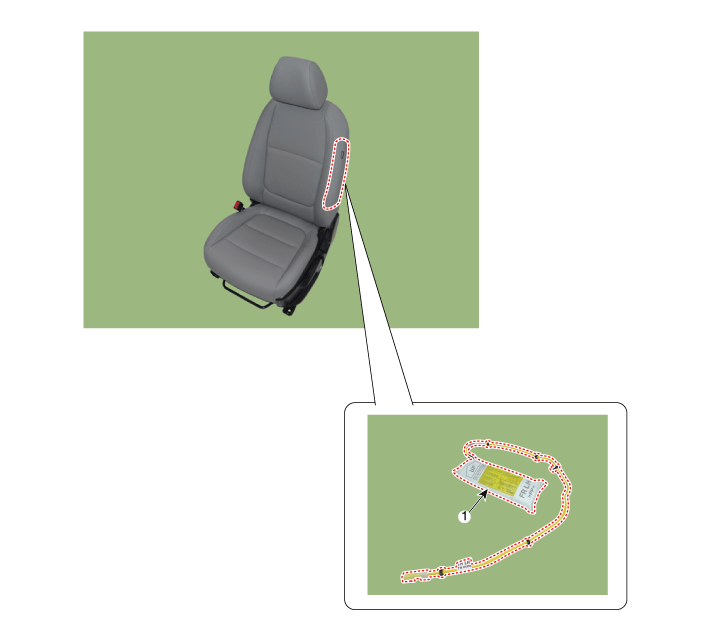

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

Замена

1. 1

   Отсоедините отрицательную клемму аккумуляторной батареи.

2. 2

   Снимите заднюю крышку сиденья.

   (См. Кузов — «Задняя крышка переднего сиденья»)

3. 3

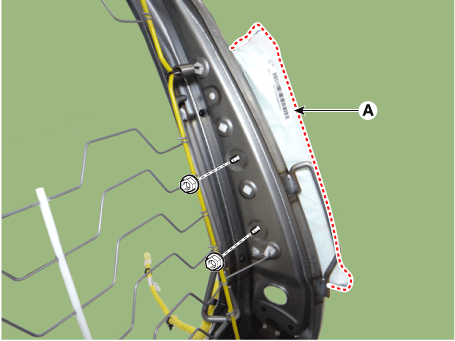

   Ослабьте гайки модуля боковой подушки безопасности и снимите модуль подушки безопасности. (А).

   Момент затяжки : 6,0–8 Н·м



4. 4

   Установите в порядке, обратном снятию.
