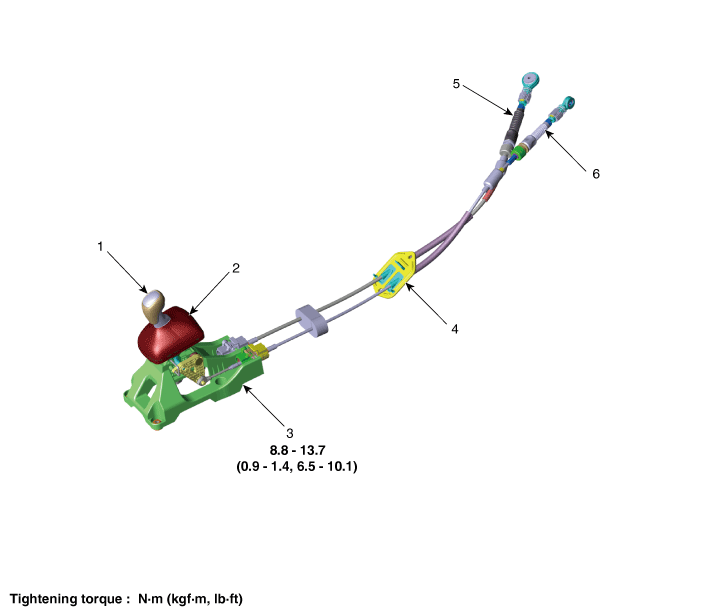

Kia Rio: механическая система управления коробкой передач / рычаг переключения передач

Снимите ручку, потянув ее в направлении вверх после снятия пыльники от верхней крышки консоли.

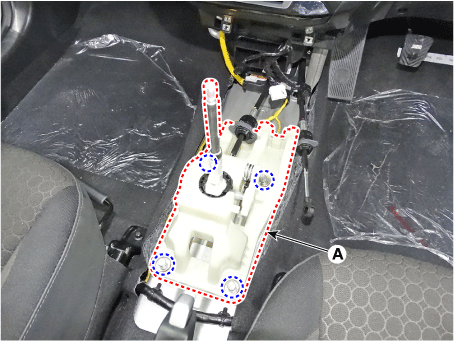

Снимите напольную консоль в сборе.

(См. Кузов — «Узел напольной консоли»)

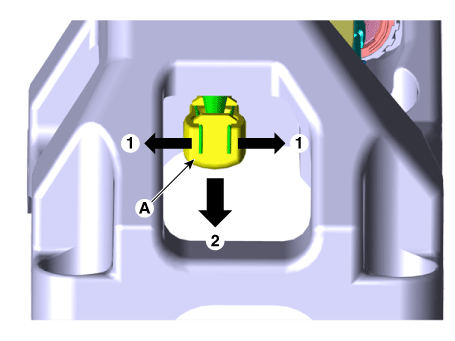

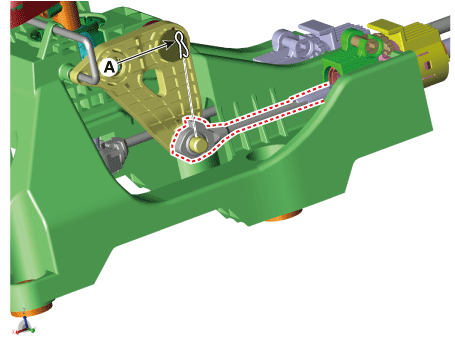

Снимите стопорный штифт (A), а затем снимите трос выбора с рычага переключения передач. штифт рычага.

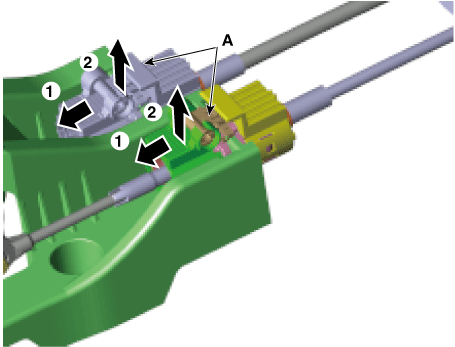

Снимите кабельные разъемы (А) с рычага переключения передач.

Ослабьте болты крепления рычага переключения передач (А).

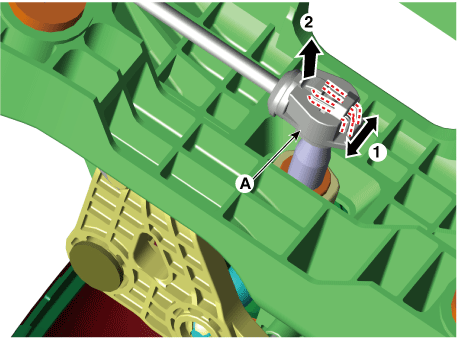

Снимите трос переключения передач (А) с рычага переключения передач.

[Тип]

[Тип Б]

Установите в порядке, обратном снятию.

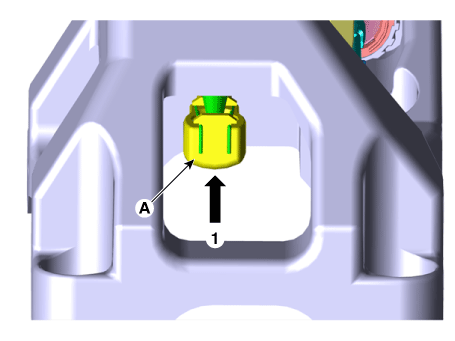

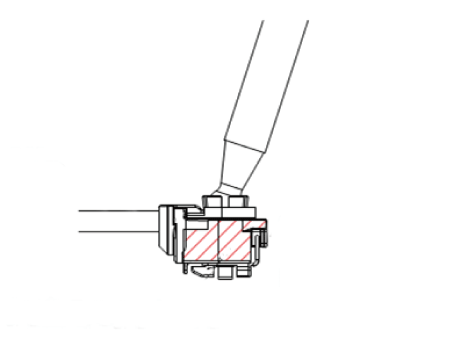

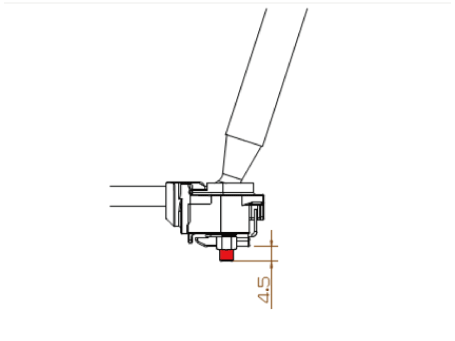

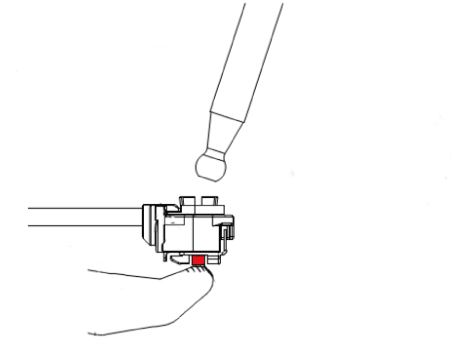

Вопросы, требующие внимания при установке троса переключения передач. [А Тип] 1) Протолкните конец троса к тяге рычага переключения передач с опорой. с пальцем. 2) Удерживая сторону проушины конца троса или тросового стержня, нажмите шток рычага переключения передач в проушину троса переключения до тех пор, пока не услышите звук щелчка. 3) После сборки убедитесь, что эта деталь выдавлена. [Б Тип] 1) Установите трос переключения передач (А).

Проверьте правильность работы рычага вала управления при нажатии (1-я, 2-я, 3-я, 4-я, 5-я, 6-я, задняя передача).

Когда рычаг переключения передач находится в положении «R», убедитесь, что юбка находится в правильном положении. позиция.

Если шестерня кажется тугой, снова отрегулируйте длину троса управления.

(См. Кабель управления — «Установка»)
