Вал управления в сборе

Компоненты и расположение компонентов

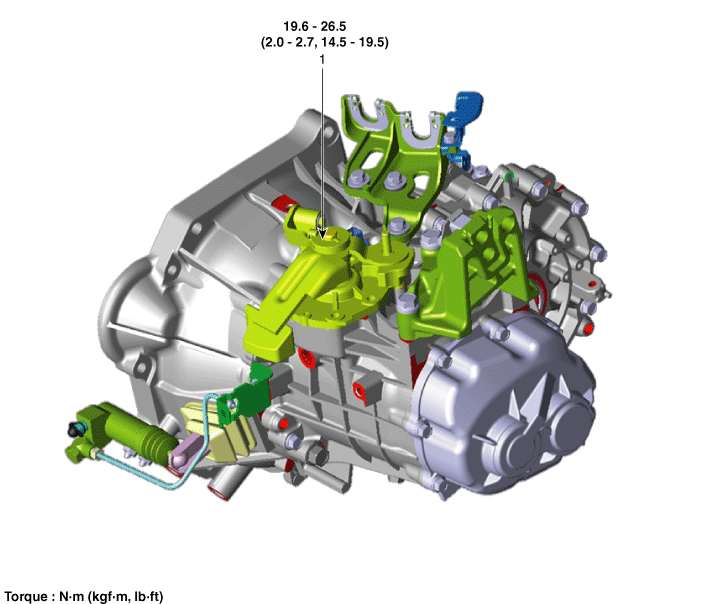

Расположение компонентов

1. Вал управления в сборе

Процедуры ремонта

Удаление

1. 1

   Переключите передачу на «нейтраль».

2. 2

   Снимите воздушный фильтр в сборе.

   (См. Механическая система двигателя — «Воздушный фильтр»)

3. 3

   Снимите батарею и поддон для батареи.

   (См. Электрическая система двигателя — «Аккумулятор»)

4. 4

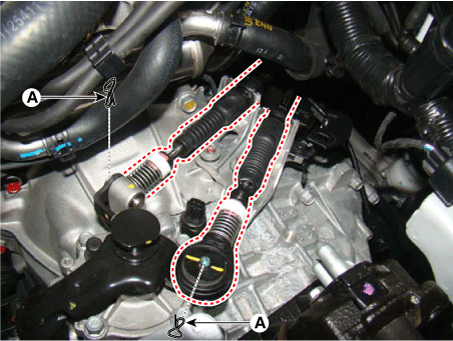

   Снимите трос управления с вала управления после удаления штифтов. (А).



5. 5

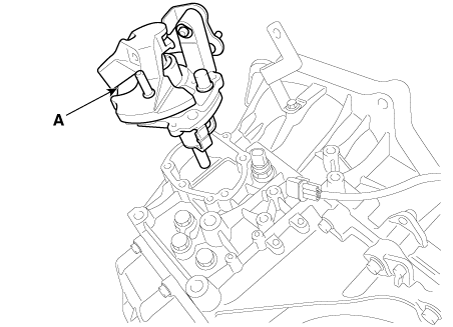

   Полностью снимите приводной вал (А).

   Момент затяжки : 19,6–26 Н·м



Монтаж

1. Установите в порядке, обратном снятию.
