Kia Rio: механическая система управления коробкой передач / трос управления

Kia Rio 2017-2023 YB Руководство по ремонту / Механическая коробка передач / Система управления механической коробкой передач / Кабель управления

Компоненты и расположение компонентов

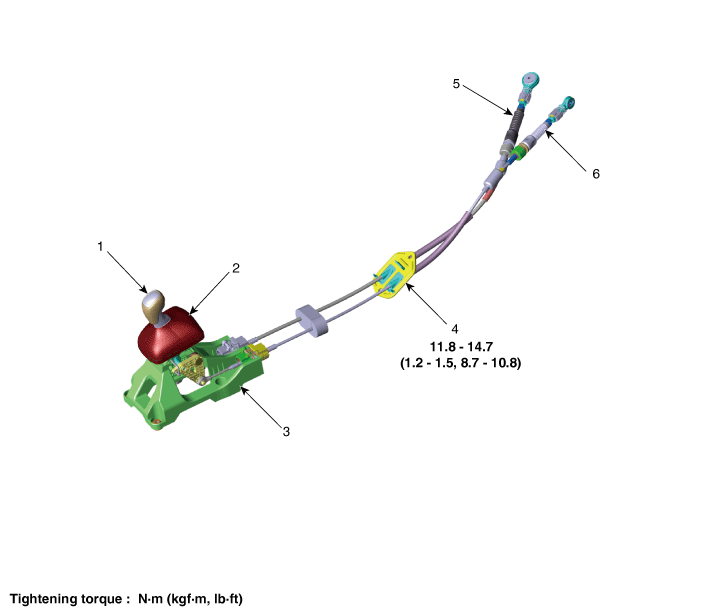

Компоненты

1. Ручка
2. сапоги
3. Рычаг переключения передач в сборе

4. Фиксатор
5. Трос переключения
6. Выберите кабель

Процедуры ремонта

Удаление

1.	Переместите рычаг переключения передач на 4-ю передачу.

2.	Снимите воздушный фильтр в сборе. (См. Механическая система двигателя — «Воздушный фильтр»)

3.	Снимите батарею и поддон для батареи. (См. Электрическая система двигателя — «Аккумулятор»)

Снимите кабель управления.

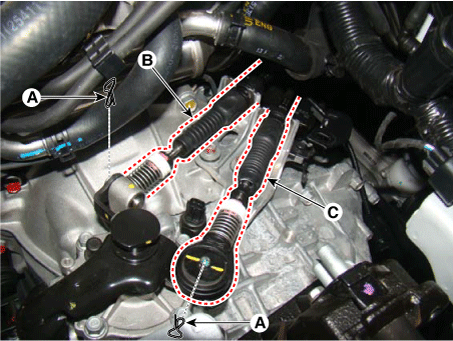

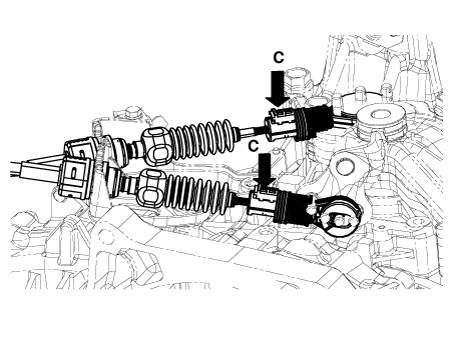

(1)	Снимите трос управления с вала управления после снятия стопорные штифты (А).

(2)	Снимите трос управления (B) с кронштейна (C).

5.	Снимите напольную консоль в сборе. (См. Кузов — «Узел напольной консоли»)

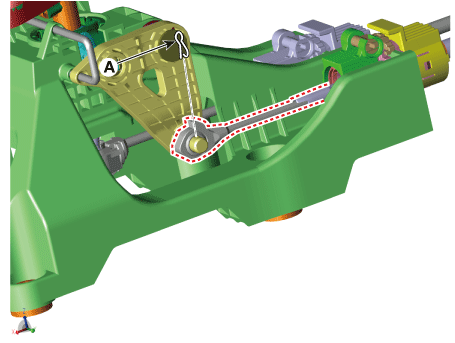

6.	Снимите стопорный штифт (A), а затем снимите трос выбора с рычага переключения передач. штифт рычага.

7.	Снимите трос переключения передач (А). [Тип] [Тип Б]

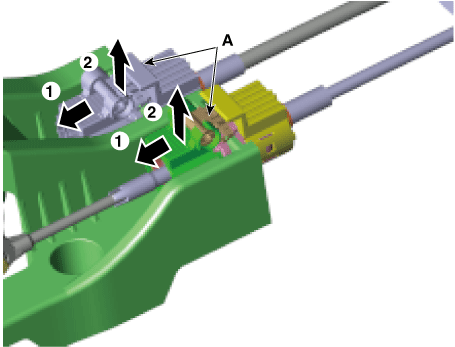

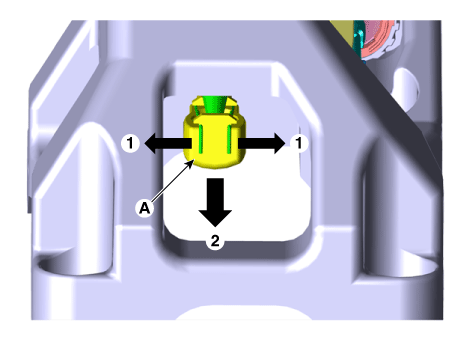

8.	Снимите кабельные разъемы (А) с рычага переключения передач.

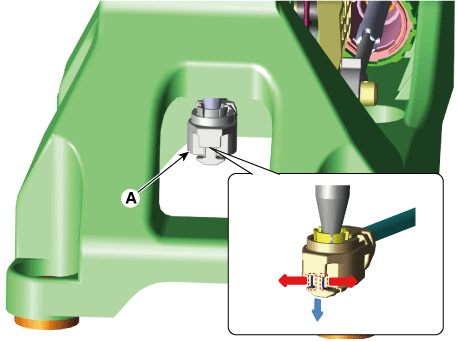

9.	Снимите фиксатор троса переключения передач (А) после ослабления гаек (В). Затем, снимите трос переключения передач, потянув его в сторону салона автомобиля.

Монтаж

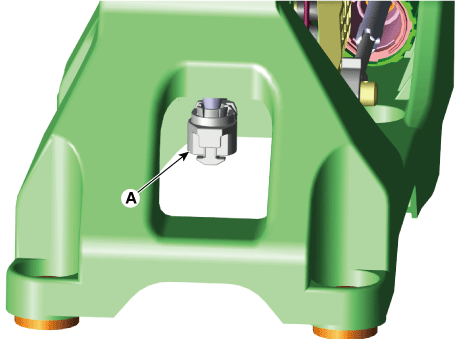

Установите фиксатор троса переключения передач (А), затянув гайки (В).

Момент затяжки :

11,8–14,7 Н·м (1,2–1,5 кгс·м, 8,7–10,8 фунт-фут)

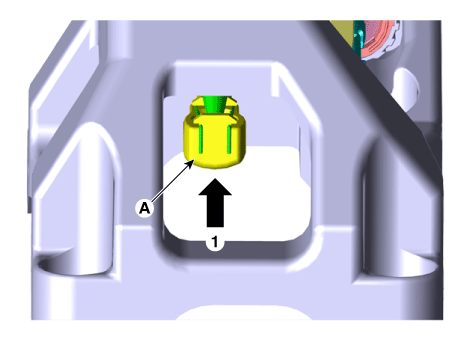

2.	Установите кабельные розетки (А).

Установите трос переключения передач (А).

[Тип]

Вопросы, требующие внимания при установке троса переключения передач.

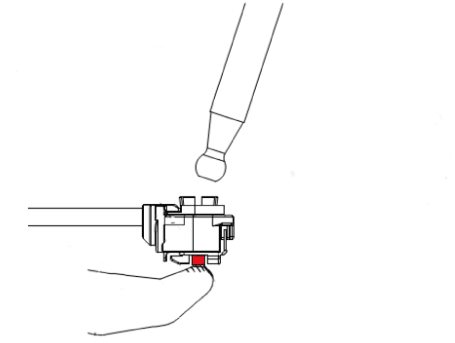

1)	Протолкните конец троса к тяге рычага переключения передач с опорой. с пальцем.

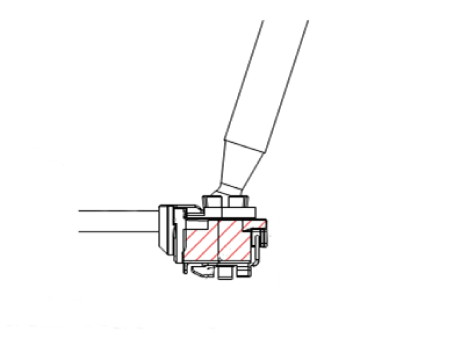

2)	Удерживая сторону проушины конца троса или тросового стержня, нажмите шток рычага переключения передач в проушину троса переключения до тех пор, пока не услышите звук щелчка.

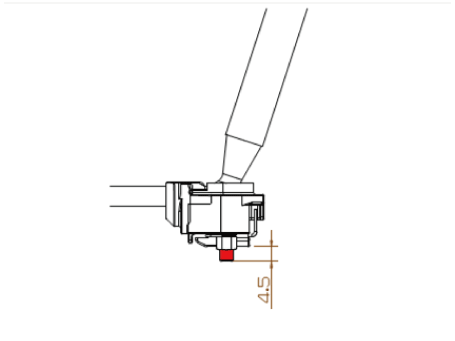

3)	После сборки убедитесь, что эта деталь выдавлена.

[Тип Б]

4.	Установите трос выбора на штифт рычага, а затем вставьте стопорный штифт. (А).

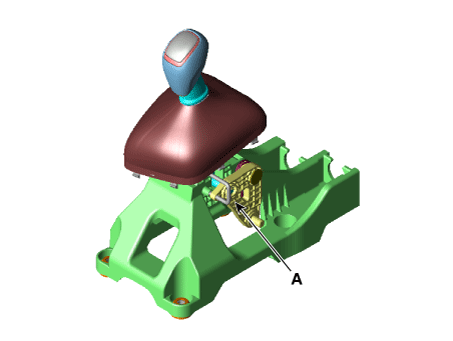

5.	Убедитесь, что рычаг переключения передач и вал управления находятся в положении «4-я». положение, а затем установите 4-й фиксирующий штифт (A).

Установите трос управления.

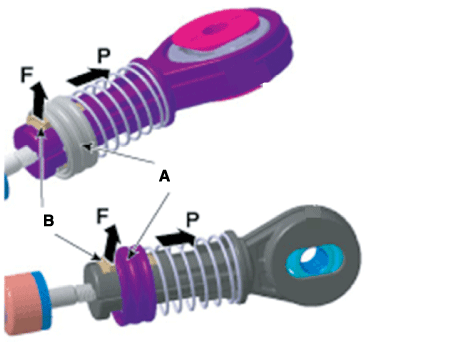

(1)	Потянув держатель (А) в направлении «Р», потяните замок (B) в направлении «F».

(2)	Вставьте стопорные штифты (A) после установки троса управления (B).

(3)	Нажмите на замок (C) после установки троса управления на блок управления. вал.

(4)	Снимите 4-й фиксирующий штифт (А).

7.	Проверьте правильность работы рычага вала управления при нажатии (1-я, 2-я, 3-я, 4-я, 5-я, 6-я, задняя передача).

8.	Установите батарею и поддон для батареи. (См. Электрическая система двигателя — «Аккумулятор»)

9.	Установите воздушный фильтр в сборе. (См. Механическая система двигателя — «Воздушный фильтр»)

10.	Установите напольную консоль в сборе. (См. Кузов — «Узел напольной консоли»)
