Hyundai Tucson: Система контроля давления в шинах / Процедуры ремонта приемника TPMS

Замена
Когда приемник впервые поступает на замену:
1)
Это будет в штате Вирджиния.
2)
Он не будет настроен для какой-либо конкретной платформы.
3)
Он не будет иметь запомненных идентификаторов датчиков.
Важно убедиться, что выбран правильный приемник. используется для замены неисправной детали, т.е. она должна быть Low Line, а не High Линия для установки правильных порогов предупреждения об инфляции.
1.
Отсоедините автомобильный аккумулятор.
2.
Снимите перчаточный ящик.
(Обратитесь к разделу «Тело» — «Аварийная площадка»)
3.
Снимите неисправную деталь и установите кронштейн в сборе на новую деталь.

4.
Закрепите новую деталь на автомобиле и установите разъем.
5.
Снова подключите аккумулятор и включите зажигание.
6.
Убедитесь, что частота мигания лампы TREAD соответствует индикации исходного состояния.
Корректирование
Процедура диагностики с помощью диагностического прибора
Основное содержание руководства по методам диагностики с использованием диагностического устройства следующее:
1.
Подсоедините разъем самодиагностики (16 контактов), расположенный в нижней накладки со стороны водителя к устройству самодиагностики, а затем поверните устройство самодиагностики после включения ключа.
2.
Выберите «модель автомобиля» и «TPMS» на экране выбора автомобиля GDS, затем нажмите «ОК».

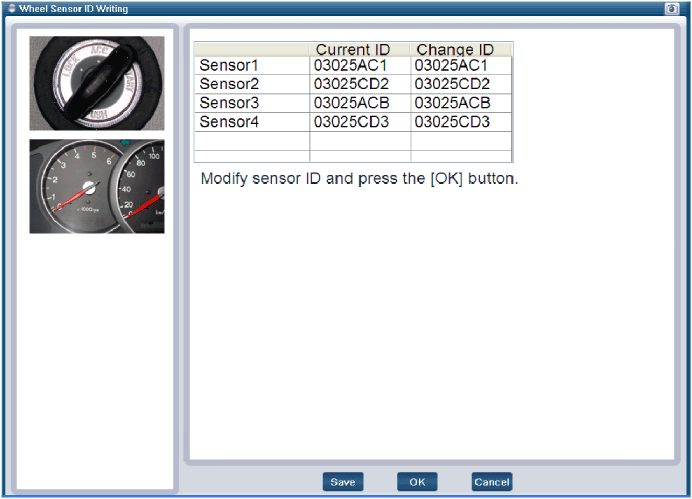

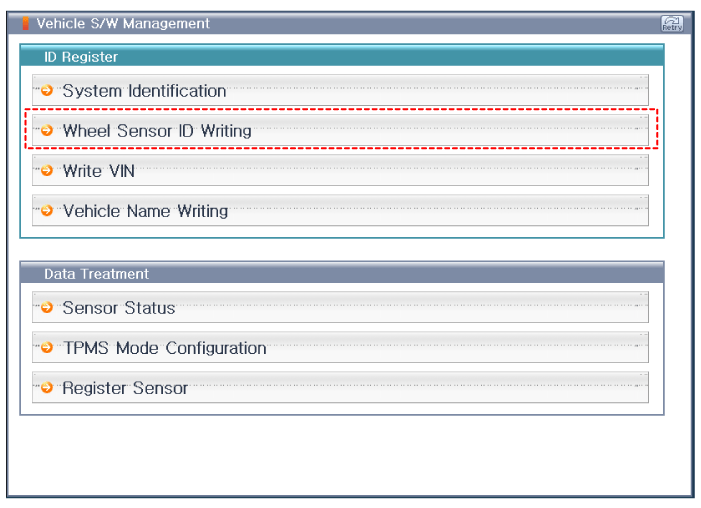

[Запись идентификатора датчика]

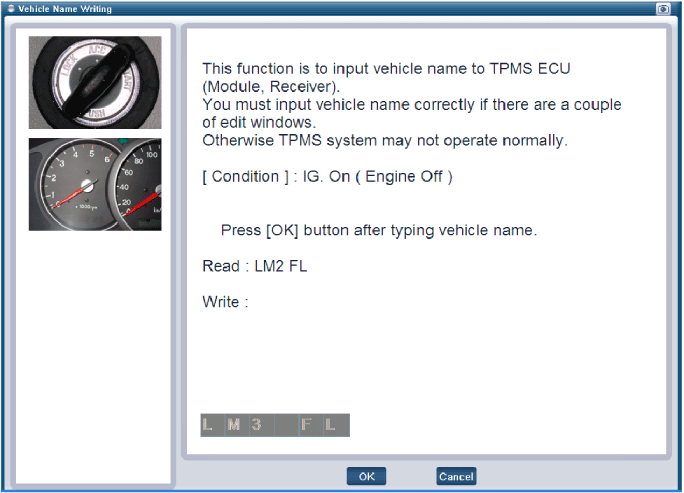

[Инициализация ввода имени транспортного средства]

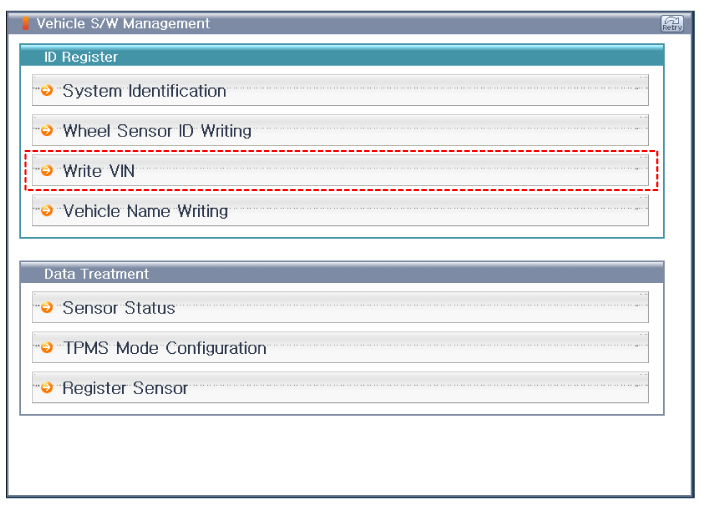

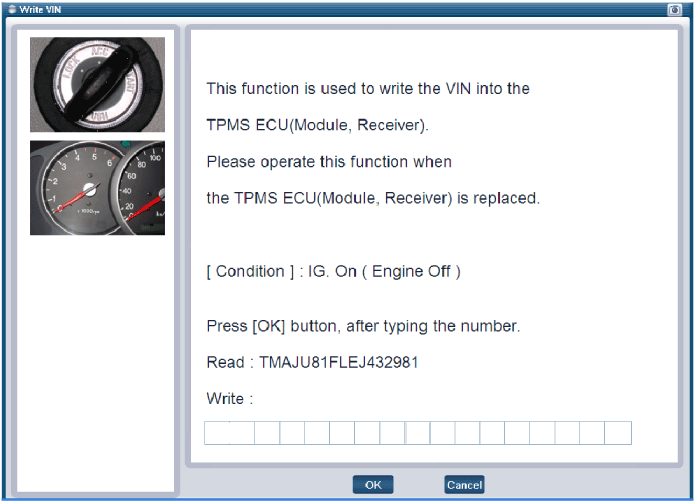

[Инициализация ввода VIN]

Принципиальные схемы приемника TPMS
Принципиальная схема Информация о разъеме PinDescription1Battery2CAN_High3GND4-5-6-7IGN8CAN_Low9-10-11-12- ...
