Канистра

Процедуры ремонта

Удаление

1. 1

   Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите заднее левое колесо, шину и крышку колесной арки.

3. 3

   Снимите воздушный фильтр топливного бака.

   (См. Система контроля выбросов — воздушный фильтр топливного бака).

4. 4

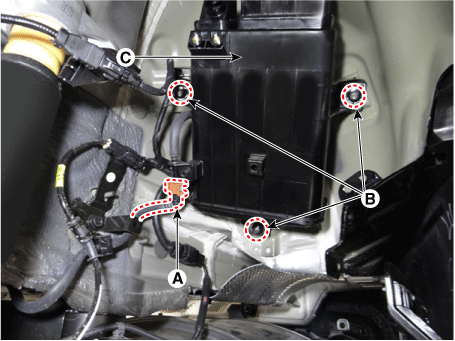

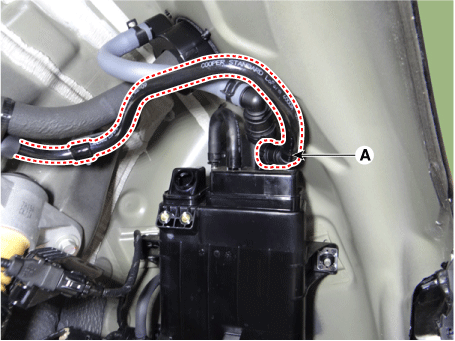

   Отсоедините быстроразъемный соединитель парового шланга (А).

5. 5

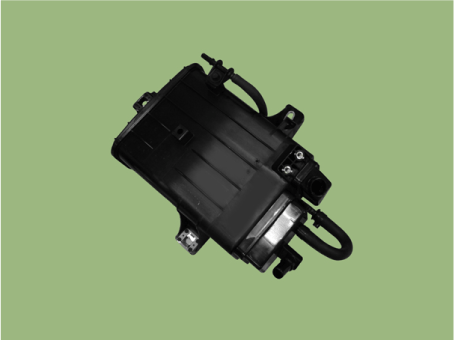

   Снимите канистру в сборе (C) с автомобиля после снятия монтажные гайки (В).







осмотр

1. Визуально проверьте наличие следующих элементов.

   - Трещины или протечки канистры

   - Плохое соединение, деформация или повреждение парового шланга/трубки.

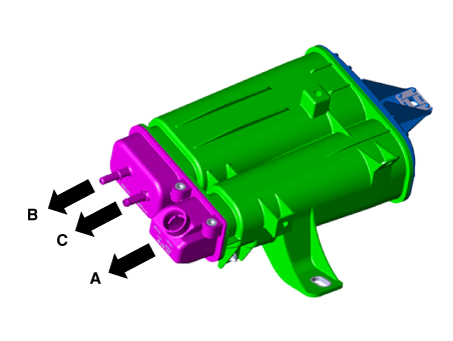

   A: Канистра ↔ Атмосфера

   B: Канистра ↔ Топливный бак

   C: Канистра ↔ Впускной коллектор

Монтаж

1. Установите в порядке, обратном снятию.

   Болт крепления защиты канистры:

   3,9–5,9 Н·м

   Болт крепления канистры:

   3,9–5,9 Н·м
