Kia Stinger: система контроля улавливания паров топлива / электромагнитный клапан управления продувкой (PCSV)
Технические характеристики
Элемент
|
Спецификация
|
Сопротивление катушки (Ом)
|
18,5–22,5 [20°C (68°F)]
|
Описание и работа

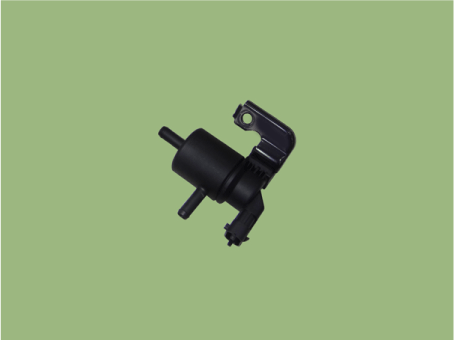

Установленный на расширительном баке электромагнитный клапан управления продувкой (PCSV) управляет
проход между адсорбером и впускным коллектором. Этот электромагнитный клапан
открыт, когда ECM заземляет линию управления клапаном. Когда проход открыт (PCSV
ON), пары топлива, хранящиеся в адсорбере, передаются во впускной коллектор.
Принципиальные диаграммы
|

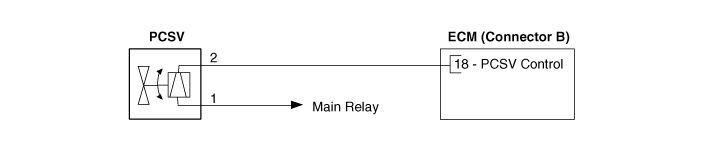

Принципиальная электрическая схема
|
Процедуры ремонта
|
2.
|
Отсоедините разъем PCSV.
|
|
3.
|

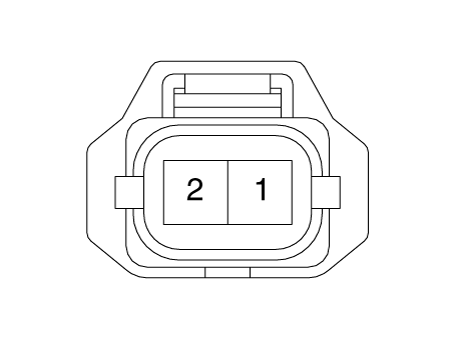

Измерьте сопротивление между клеммами 1 и 2 PCSV.
|
|
4.
|
Убедитесь, что сопротивление находится в пределах спецификации.
|
Спецификация: 22,0–26,0 Ом [20°C(68°F)]
|
|
|
1.
|
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
|
2.
|
Снимите кожух двигателя.
(См. Механическая система двигателя — «Крышка двигателя»)
|
|
3.
|

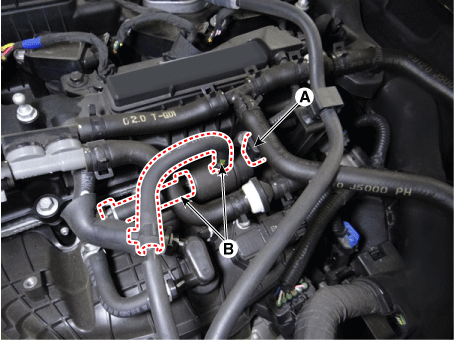

Отсоедините разъем электромагнитного клапана управления продувкой (А).
|
|
4.
|
Отсоедините паровые шланги (В) от электромагнитного клапана управления продувкой.
|
|
•
|
Установите компонент с указанным крутящим моментом.
|
|
•
|
Обратите внимание, что внутреннее повреждение может произойти при падении компонента.
Если компонент упал, проверьте его перед установкой.
|
|
•
|
Соблюдайте осторожность, чтобы не допустить попадания посторонних материалов в клапан.
|
|
|
1.
|
Установите в порядке, обратном снятию.
|
