Напольный ковер

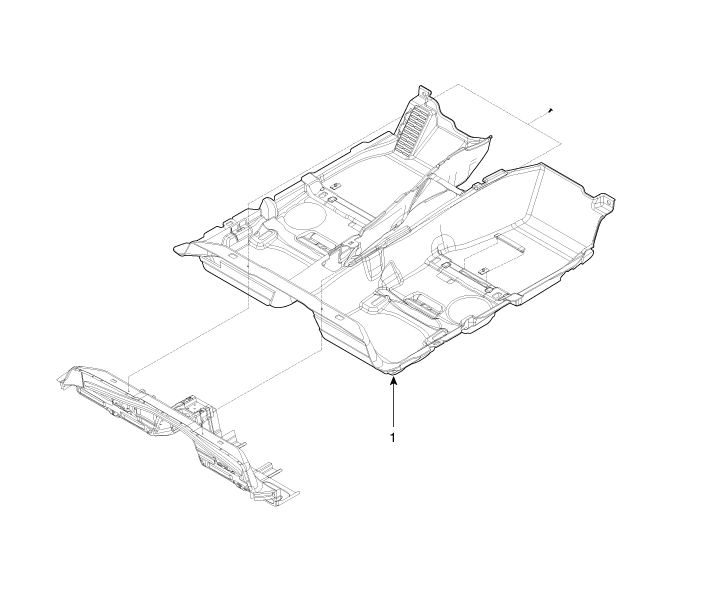

Компоненты и расположение компонентов

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите переднее сиденье в сборе.

   (См. Переднее сиденье — «Переднее сиденье в сборе»)

2. 2

   Снимите заднее сиденье в сборе.

   (См. Заднее сиденье — «Заднее сиденье в сборе»)

3. 3

   Снимите напольную консоль в сборе.

   (См. Консоль пола — «Сборка консоли пола»)

4. 4

   Аккуратно снимите боковую уплотнительную планку корпуса передней двери.

5. 5

   Аккуратно снимите боковой уплотнитель кузова задней двери.

6. 6

   С помощью съемника снимите обшивку порога (А) передней двери.



7. 7

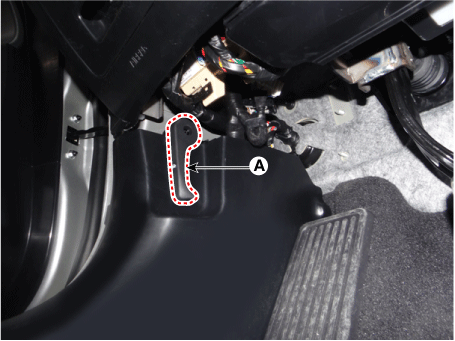

   Снимите ручку открывания капота (А).



8. 8

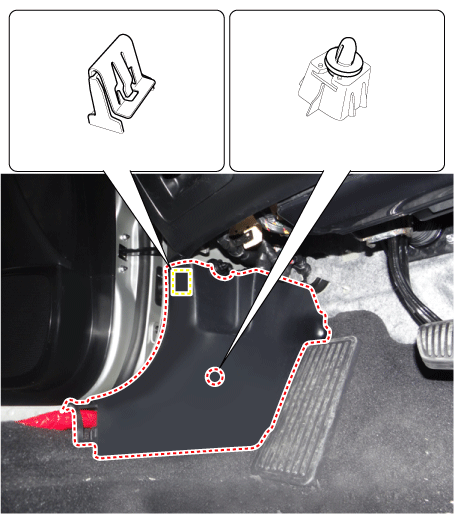

   Снимите боковую отделку капота (А) с помощью съемника.



9. 9

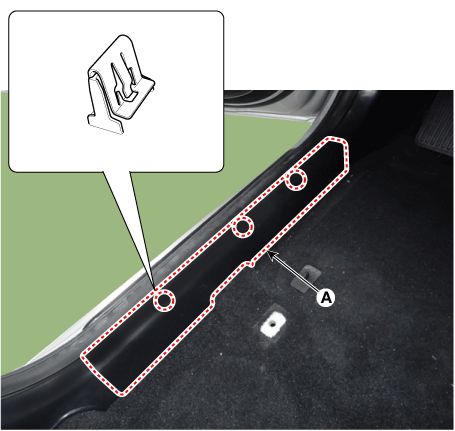

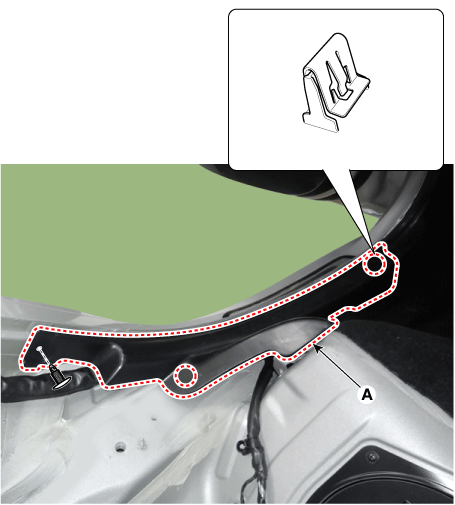

   Снимите накладку порога задней двери (А), предварительно ослабив крепежный зажим.



10. 10

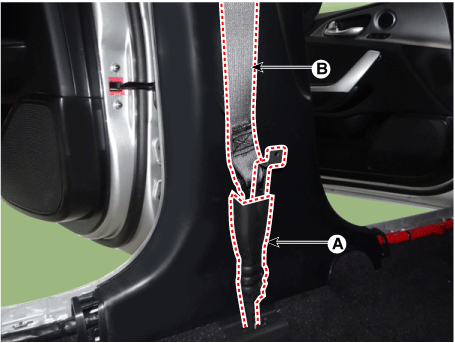

    Снимите ремень безопасности (B) с системы EFD с помощью SST (0K888-D4200).



11. 11

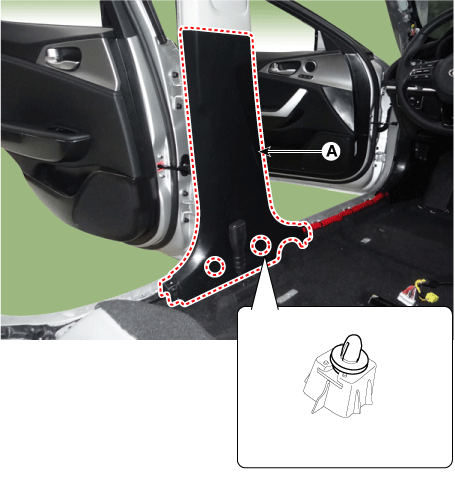

    Снимите нижнюю облицовку центральной стойки (А) с помощью съемника.



12. 12

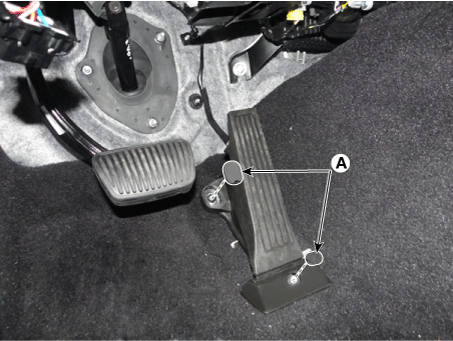

    Снимите крышку крепления педали акселератора (А).



13. 13

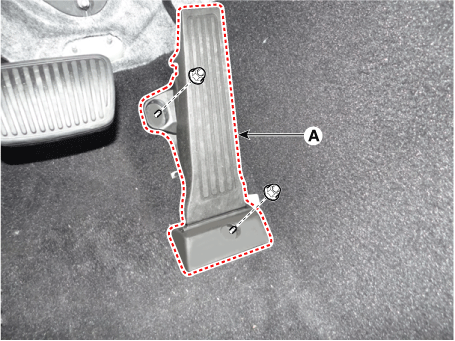

    Отделите педаль акселератора (А) после ослабления крепежных болтов.



14. 14

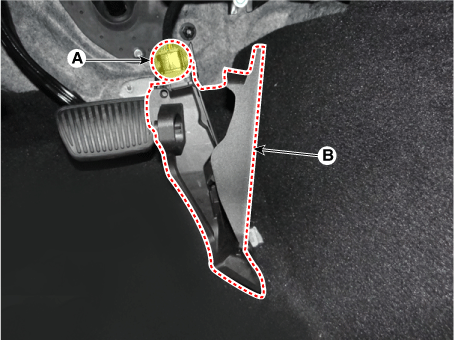

    Снимите педаль акселератора (В) после отсоединения разъема (А).



15. 15

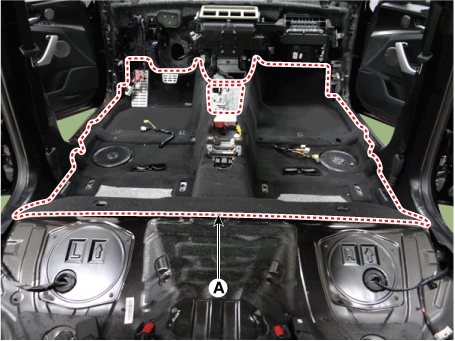

    Снимите напольный ковер в сборе (А).



16. 16

    Установите в порядке, обратном снятию.
