Верхняя крышка капота

Компоненты и расположение компонентов

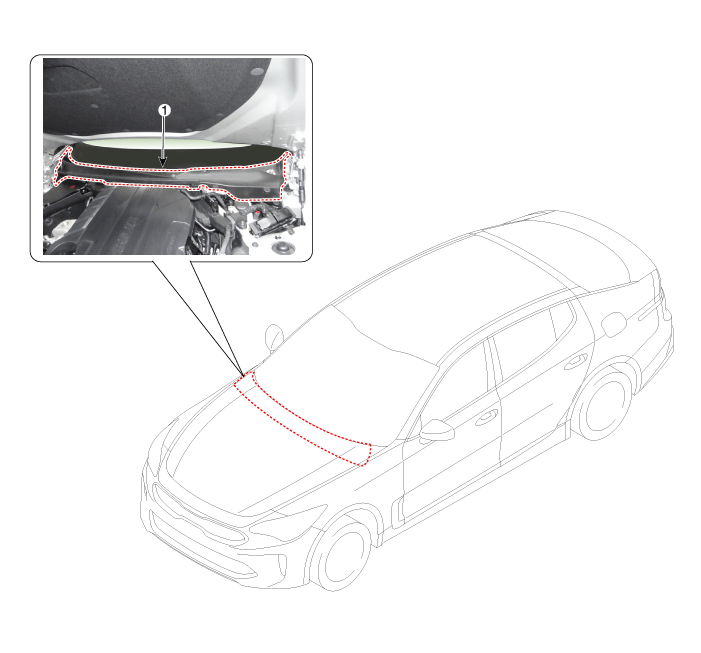

Расположение компонента

Процедуры ремонта

Замена

1. 1

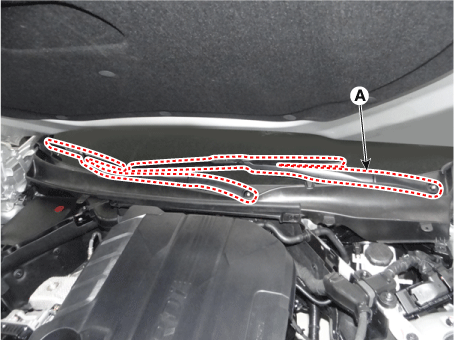

   Снимите крышку резервуара (А) после снятия монтажных зажимов.



2. 2

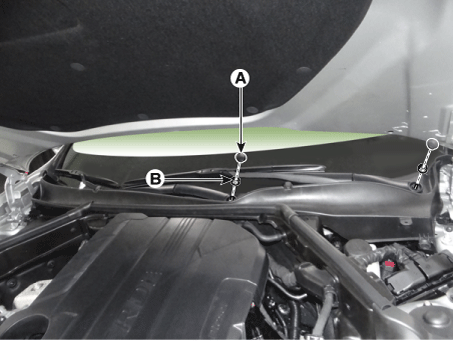

   Снимите крышку (А) и ослабьте гайки (В).

   Момент затяжки : 22,6–26 Н·м



3. 3

   Снимите рычаг стеклоочистителя (А).



4. 4

   Отсоедините шланг форсунки (А).



5. 5

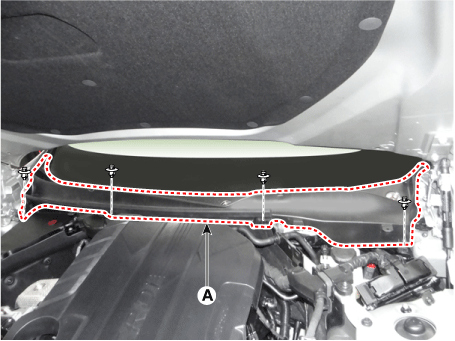

   Отсоедините зажимы, затем снимите верхнюю крышку кожуха (А).



6. 6

   Установите в порядке, обратном снятию.
