Kia Stinger: Кузов (внутри и снаружи) / передняя дверь

Kia Stinger CK 2018-2023 Руководство по ремонту / Кузов (внутри и снаружи) / Передняя дверь

Компоненты и расположение компонентов

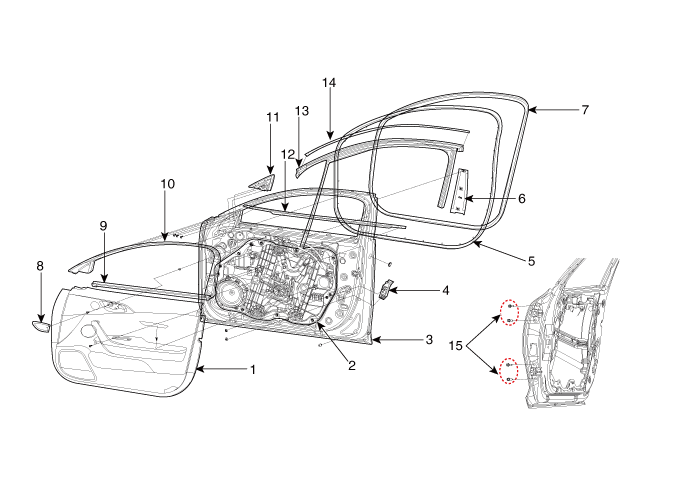

Компоненты

1. Панель обивки передней двери
2. Модуль передней двери
3. Панель передней двери
4. Канал передней двери
5. Боковой уплотнитель передней двери
6. Отделка коробки входной двери
7. Боковой уплотнитель кузова передней двери
8. Крышка внутренней ручки передней двери

9. Внутренний уплотнитель ремня передней двери
10. Внутренняя крышка рамы передней двери
11. Наружная отделка квадранта входной двери
12. Стеклоподъемник передней двери
13. Колпачок внутренней ручки передней двери
14. молдинг коробки передней двери
15. Петля передней двери

Процедуры ремонта

Корректирование

Регулировка стекла

Проверьте канал стеклохода на наличие повреждений или износа и замените его. если необходимо.

1.	Снимите обивку передней двери. (См. Передняя дверь — «Обшивка передней двери»)

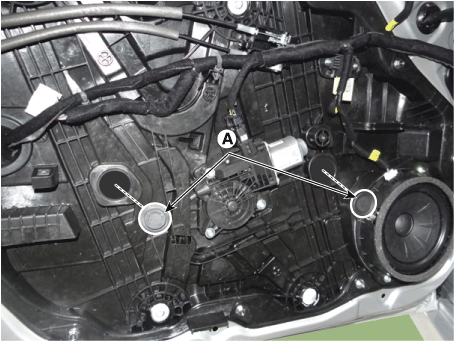

2.	Снимите заглушку (А) монтажного отверстия стекла передней двери.

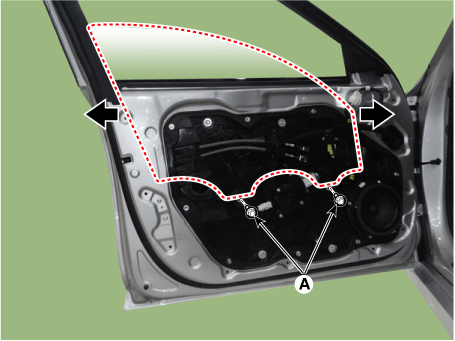

3.	Осторожно сдвиньте стекло передней двери (B) до упора крепления стекла. видны болты, затем ослабьте их.

4.	Убедитесь, что стекло движется плавно.

Регулировка дверной защелки

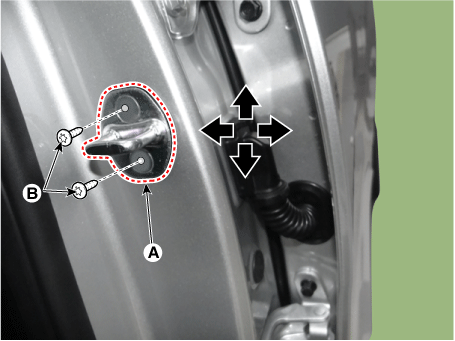

Ослабьте болты (B) ровно настолько, чтобы язычок (A) мог двигаться.

Момент затяжки :

(B): 16,7–21,6 Н·м (1,7–2,2 кгс·м, 12,3–15,9 фунт·фут)

2.	Постучите по бойку пластиковым молотком, чтобы отрегулировать бойок. Нападающий не будет сильно двигаться, но даст некоторую корректировку.

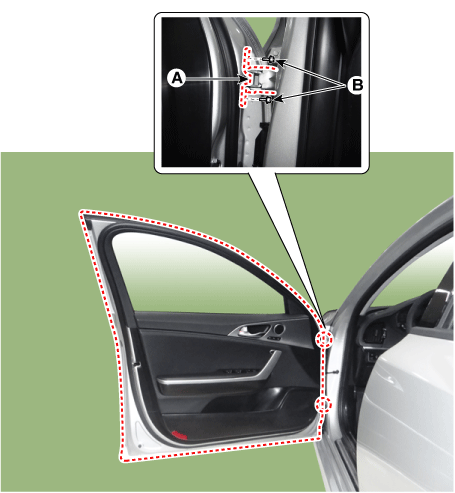

3.	Удерживая внешнюю ручку, прижмите дверцу к кузову, чтобы убедиться, что ударник допускает посадку заподлицо. Если дверца правильно защелкнулась, затяните винты и перепроверьте.

Регулировка положения двери

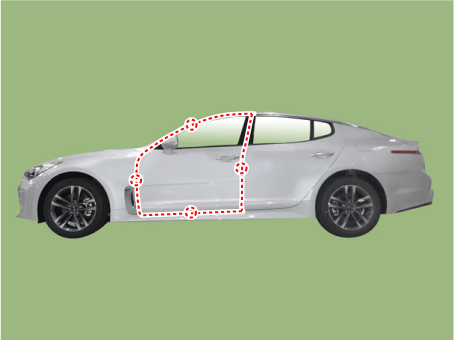

После установки двери проверьте плотное прилегание к корпусу, затем проверьте наличие равных зазоров между передней, задней и нижней частью, краями двери и тело. Убедитесь, что края двери и корпуса параллельны. Перед регулировкой, заменить крепежные болты.

1.	Убедитесь, что края двери и корпуса параллельны.

2.	При регулировке дверей поставьте автомобиль на твердую ровную поверхность.

Отрегулируйте на петлях (A):

•	Слегка ослабьте болты крепления двери и вставьте дверь внутрь. и наружу до тех пор, пока он не окажется заподлицо с корпусом.

•	Слегка ослабьте болты крепления петли и сдвиньте дверь назад. и вперед или вверх и вниз по мере необходимости, чтобы выровнять зазоры.

•	Поместите хозяйственное полотенце на домкрат, чтобы не повредить дверь. при регулировке двери.

Момент затяжки :

(B): 21,6–26,5 Н·м (2,2–2,7 кгс·м, 15,9–19,5 фунт·фут)

4.	Смажьте шарнирные части указанных петель.

5.	Проверьте наличие утечек воды.
