Задний бампер в сборе

Компоненты и расположение компонентов

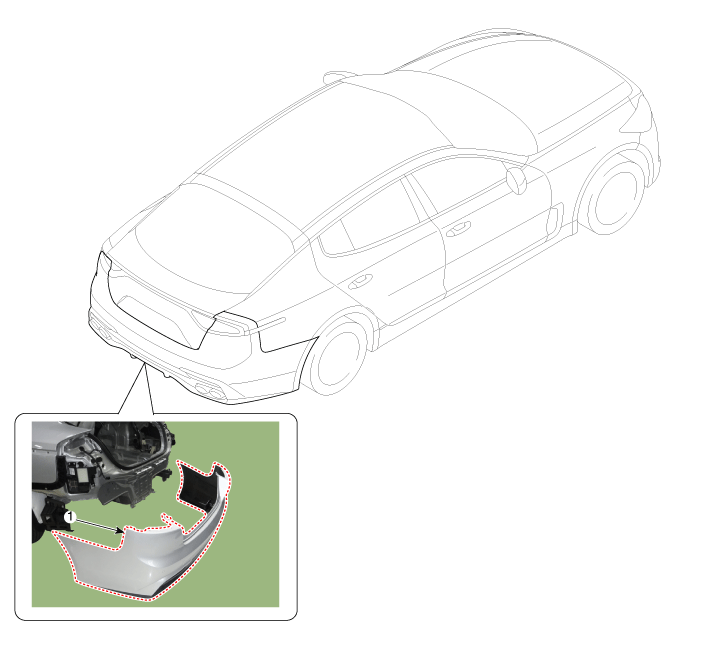

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите заднее сиденье в сборе.

   (См. Заднее сиденье — «Заднее сиденье в сборе»)

2. 2

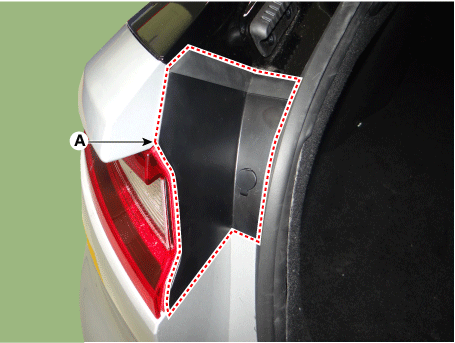

   Снимите заднюю крышку комбинированного фонаря (А).



3. 3

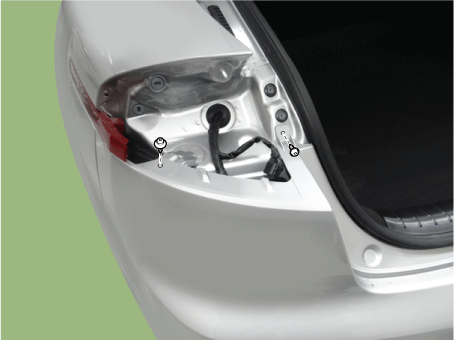

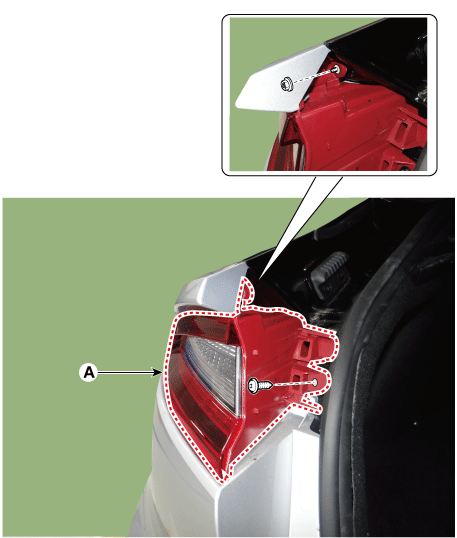

   Снимите задний комбинированный фонарь (А), предварительно ослабив гайку крепления. и винт.



4. 4

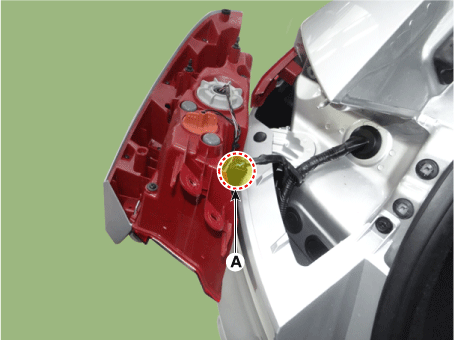

   Отсоедините разъем заднего комбинированного фонаря (А).



5. 5

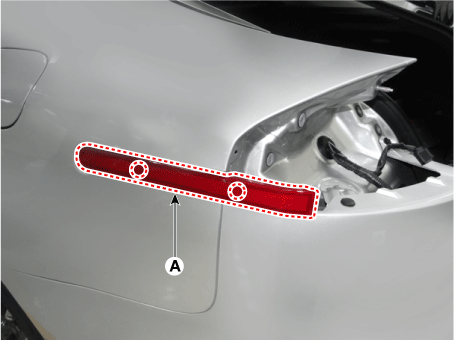

   Снимите отражатель заднего комбинированного фонаря (А).



6. 6

   Ослабьте верхний крепеж заднего бампера и винт.



7. 7

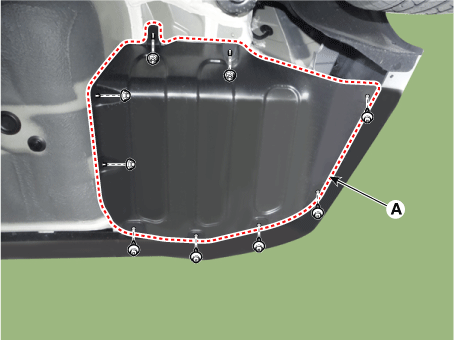

   Снимите нижнюю часть заднего бампера (А) после ослабления крепления. гайки и клипсы.



8. 8

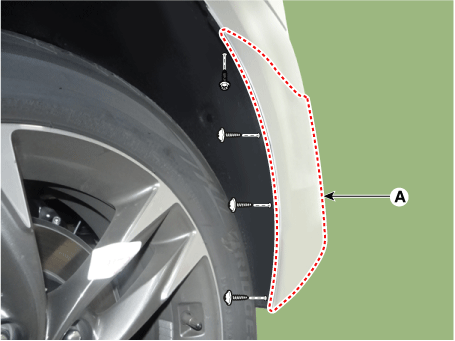

   Отделите сторону бампера (А) после ослабления крепежных винтов и клип.



9. 9

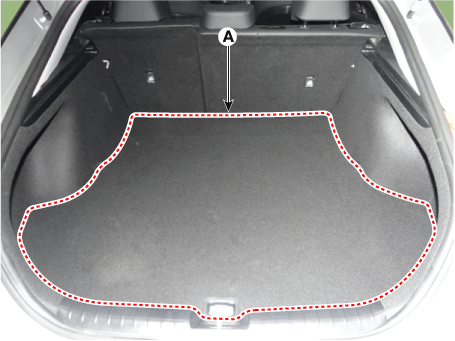

   Снимите коврик для покрытия багажного отделения (А).



10. 10

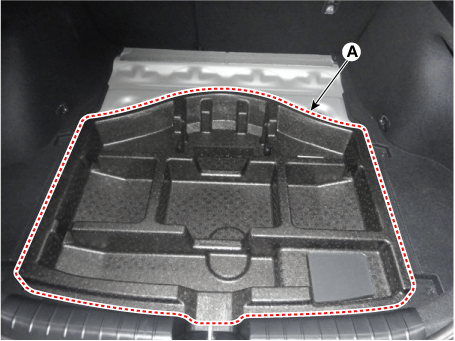

    Снимите центральный лоток (А).



11. 11

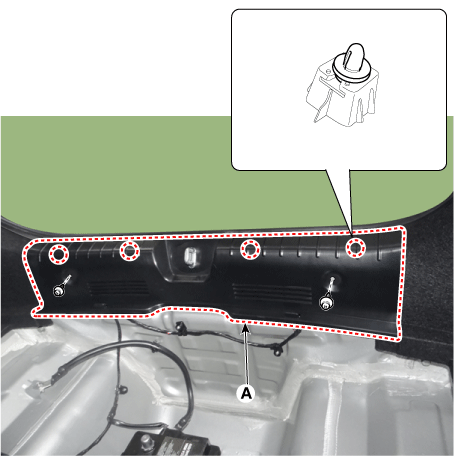

    Снимите заднюю поперечную облицовку (А).



12. 12

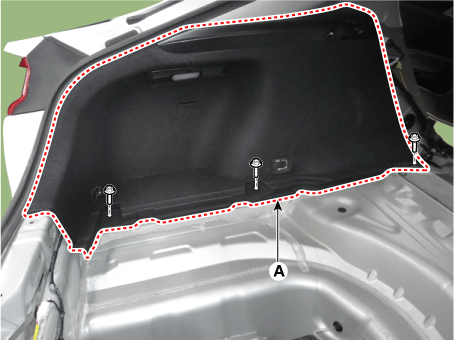

    Отделите боковую обшивку багажника (А) после ослабления крепежных винтов.



13. 13

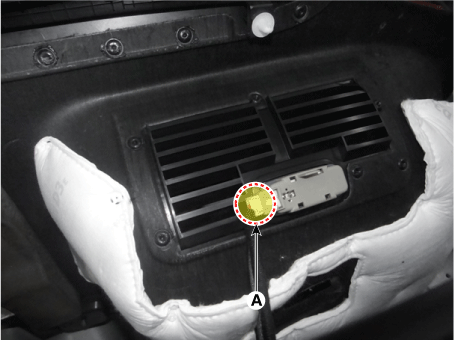

    Снимите боковую обшивку багажника после отсоединения разъема фонаря багажного отделения. (А).



14. 14

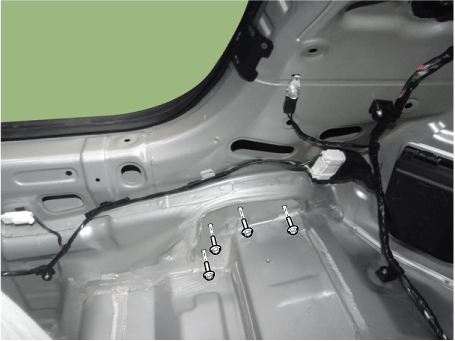

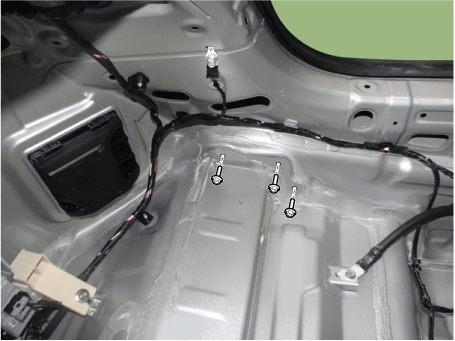

    Отверните болты крепления балки заднего бампера.

    [левый]



    [Правый]



15. 15

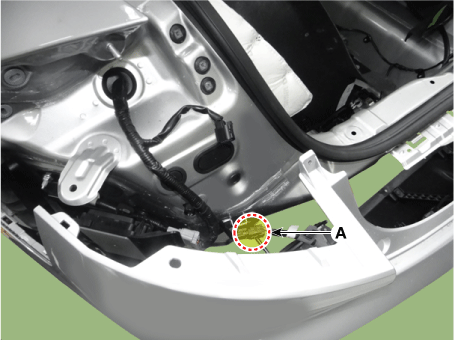

    Отсоедините главный разъем заднего бампера (А).



16. 16

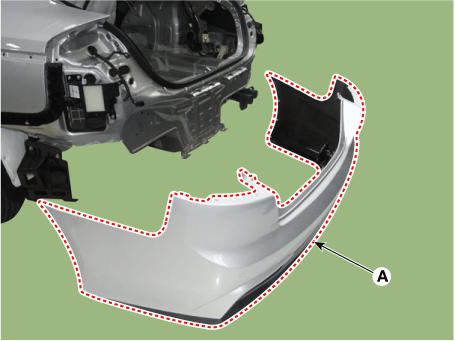

    Снимите кожух заднего бампера (А).



17. 17

    Установите в порядке, обратном снятию.
