Защелка задней двери

Компоненты и расположение компонентов

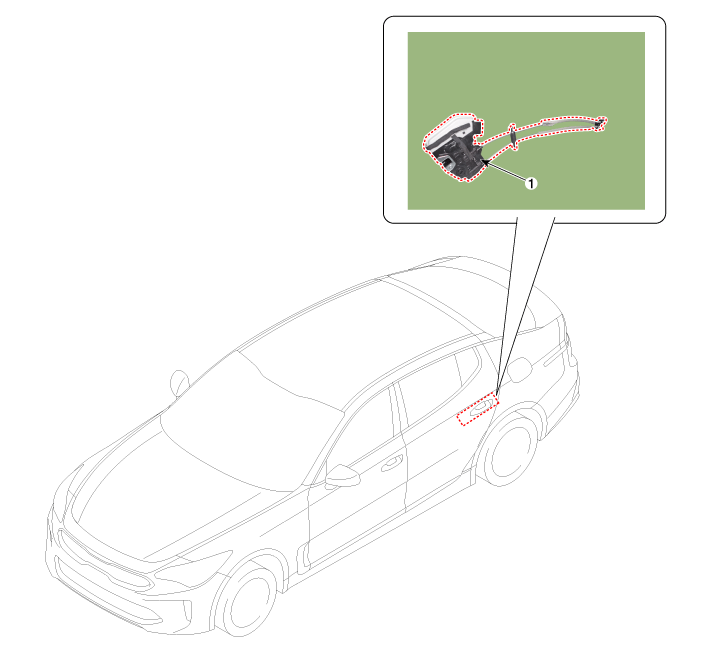

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите стекло задней двери.

   (См. Задняя дверь — «Окно задней двери»)

2. 2

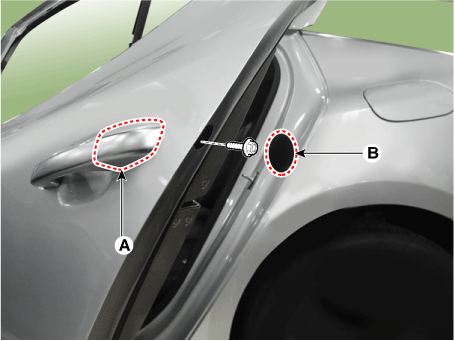

   Снимите заглушку отверстия (B), а затем снимите наружную ручку задней двери. крышку (A) после ослабления крепежного болта.



3. 3

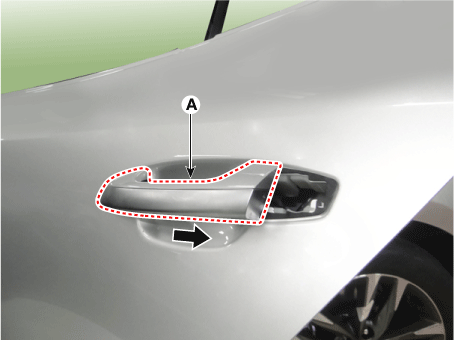

   Снимите наружную ручку задней двери (А), сдвинув ее назад.



4. 4

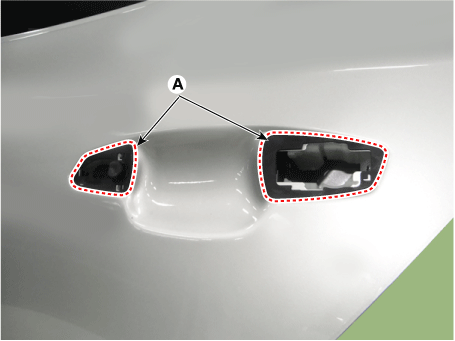

   Снимите накладку внешней ручки задней двери (А).



5. 5

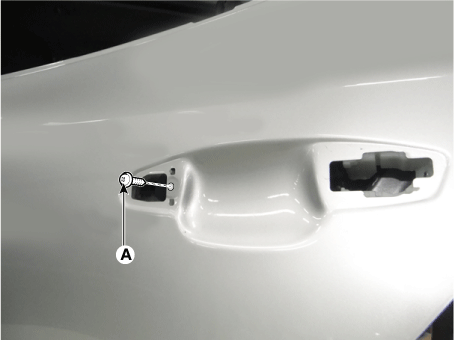

   Ослабьте винт крепления основания наружной ручки задней двери (А).



6. 6

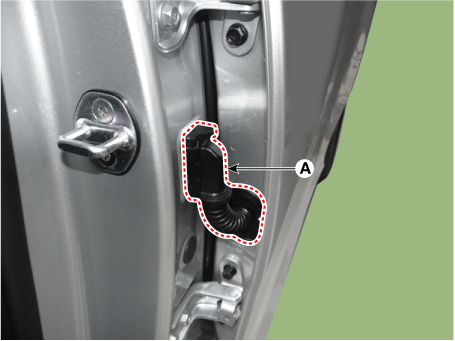

   Отсоедините разъем главной проводки задней двери (А).



7. 7

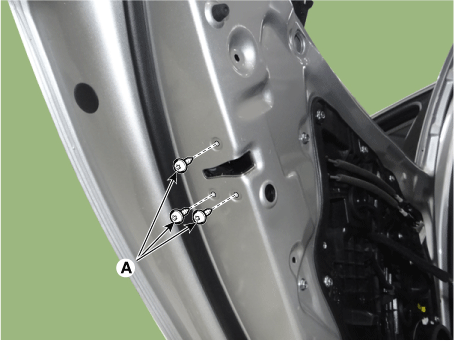

   Ослабьте крепежный винт защелки задней двери (А).



8. 8

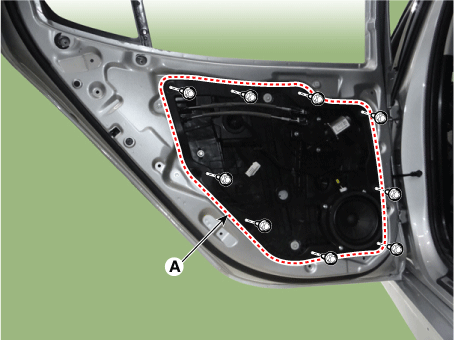

   Снимите модуль задней двери (А), предварительно ослабив крепежные болты.



9. 9

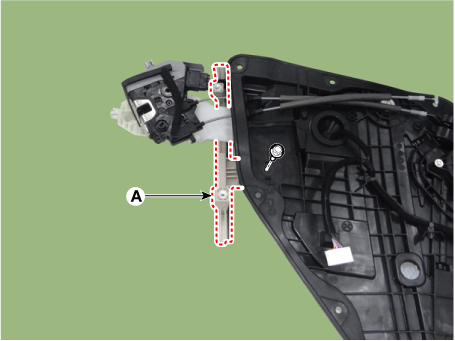

   Снимите канал задней двери (А) после ослабления крепежных болтов.



10. 10

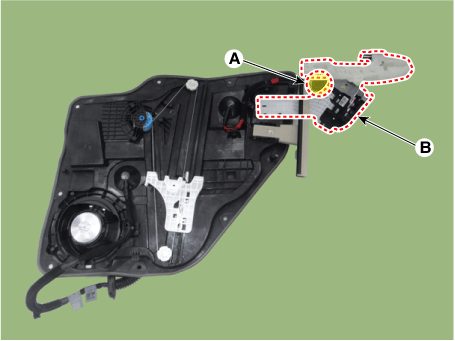

    Снимите защелку задней двери (B) после отсоединения разъема защелки. (А).



11. 11

    Установите в порядке, обратном снятию.
