Стекло задней двери

Компоненты и расположение компонентов

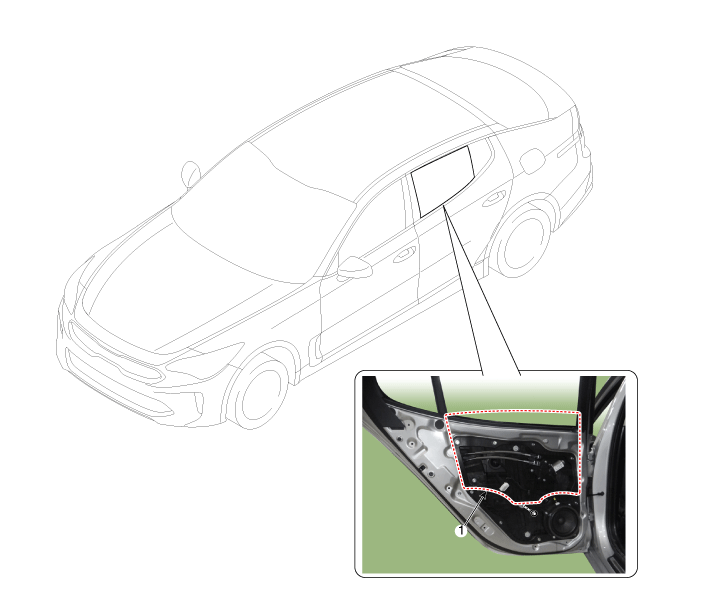

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите обивку задней двери.

   (См. Задняя дверь — «Облицовка задней двери»)

2. 2

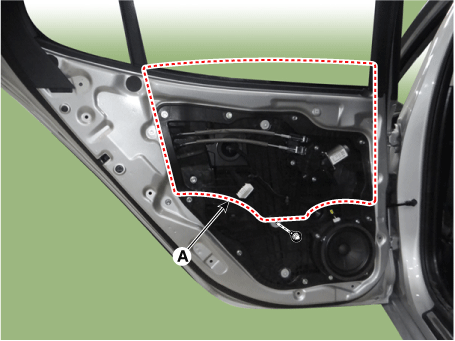

   Снимите внутреннюю крышку (А) рамы задней двери с помощью съемника.



3. 3

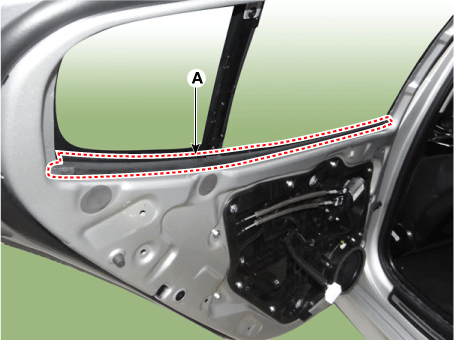

   Снимите ремень задней двери внутри уплотнителя (А).



4. 4

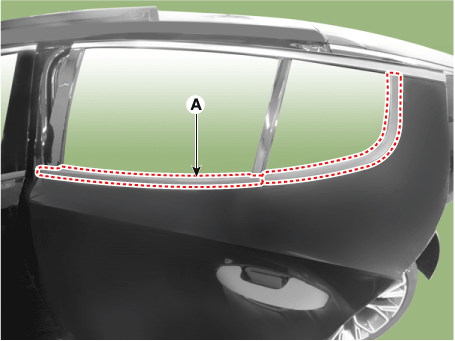

   С помощью съемника снимите внешний уплотнитель (А) ремня задней двери.



5. 5

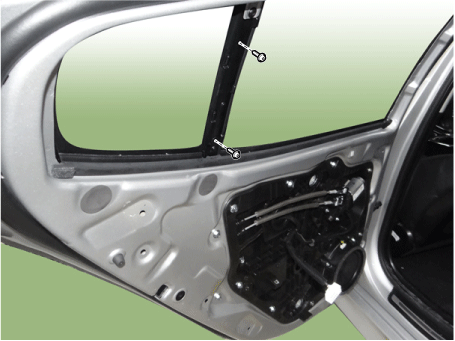

   Снимите канал привода задней двери (А) после ослабления крепежных винтов.





6. 6

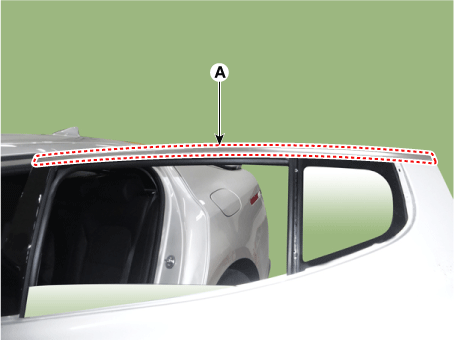

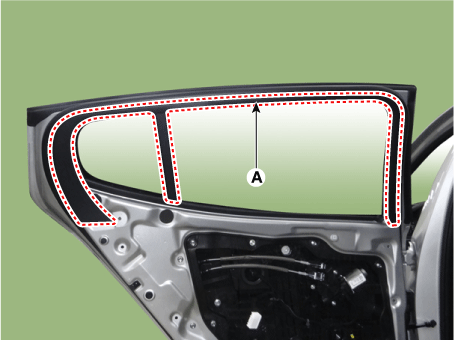

   Снимите молдинг рамы задней двери (А) с помощью съемника.



7. 7

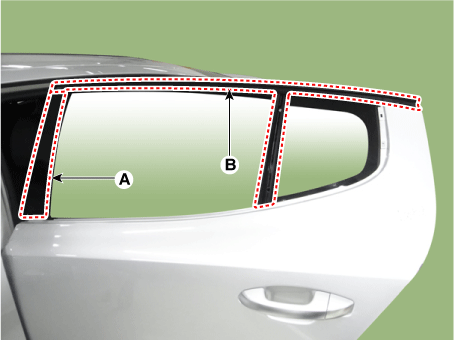

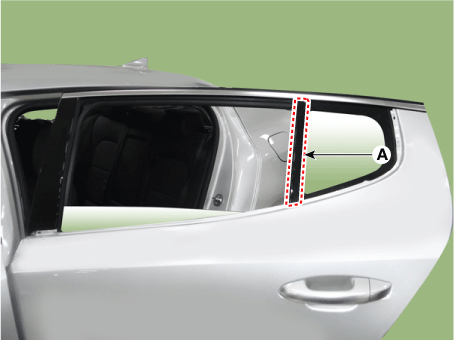

   Снимите декоративную отделку рамы задней двери (А) и стеклопакет.



8. 8

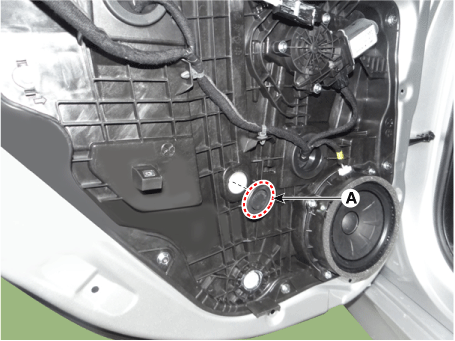

   Снимите заглушку отверстия крепления стекла задней двери (А).



9. 9

   Ослабьте крепежный болт и снимите стекло задней двери (В). наклонив его вбок.

   Момент затяжки : 7,8–11,8 Н·м



10. 10

    Установите в порядке, обратном снятию.
